Démonter la carte mère d’un MacBook pro A2338 13 pouces 2020
mise à jour: 11/5/26
Démonter carte mère MacBook pro A2338 demande de la méthode, car ce MacBook Pro 13 pouces M1 2020 concentre le stockage, la mémoire et les principaux connecteurs sur une seule carte. Si votre MacBook ne démarre plus après une oxydation, affiche un écran noir ou présente un défaut électronique, ce tutoriel explique comment déposer la carte mère MacBook A2338 avant remplacement. Démonter carte mère MacBook pro A2338 implique de débrancher la batterie, les nappes et les antennes dans le bon ordre.
Nota: ce modèle de MacBook ne dispose plus ni de disque dur, ni de barrettes SSD, de sorte que le remplacement de la carte mère fera perdre irrémédiablement les données, ces dernières sont logées dans les puces intégrées directement sur la carte mère. La seule façon d’upgrader un MacBook en mémoire vive, ou en capacité de stockage est donc de lui changer sa carte mère.
Pour d’autres procédures proches, consultez aussi nos tutoriels de réparation MacBook.
Démontage de la carte mère MacBook A2338
Les outils nécessaires au démontage:
- Tournevis Pentalobe Macbook
- Tournevis Torx 5
- Tournevis Torx 3
- Spudger
et évidemment une carte mère de remplacement A2338 ‘neuve’ ou reconditionnée pour un macbook pro 13 pouces A2338 2020.
Vous pouvez remplacer la carte-mère d’origine par une carte-mère dont le processeur est différent mais impérativement de même génération (même numéro de modèle), faute de quoi il y a de grandes chances pour que la nouvelle carte-mère ne soit pas montable pour cause de connecteurs différents.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
En premier lieu, dévisser les vis du couvercle de fond avec le Tournevis Pentalobe Macbook macbook puis démonter le couvercle de fond

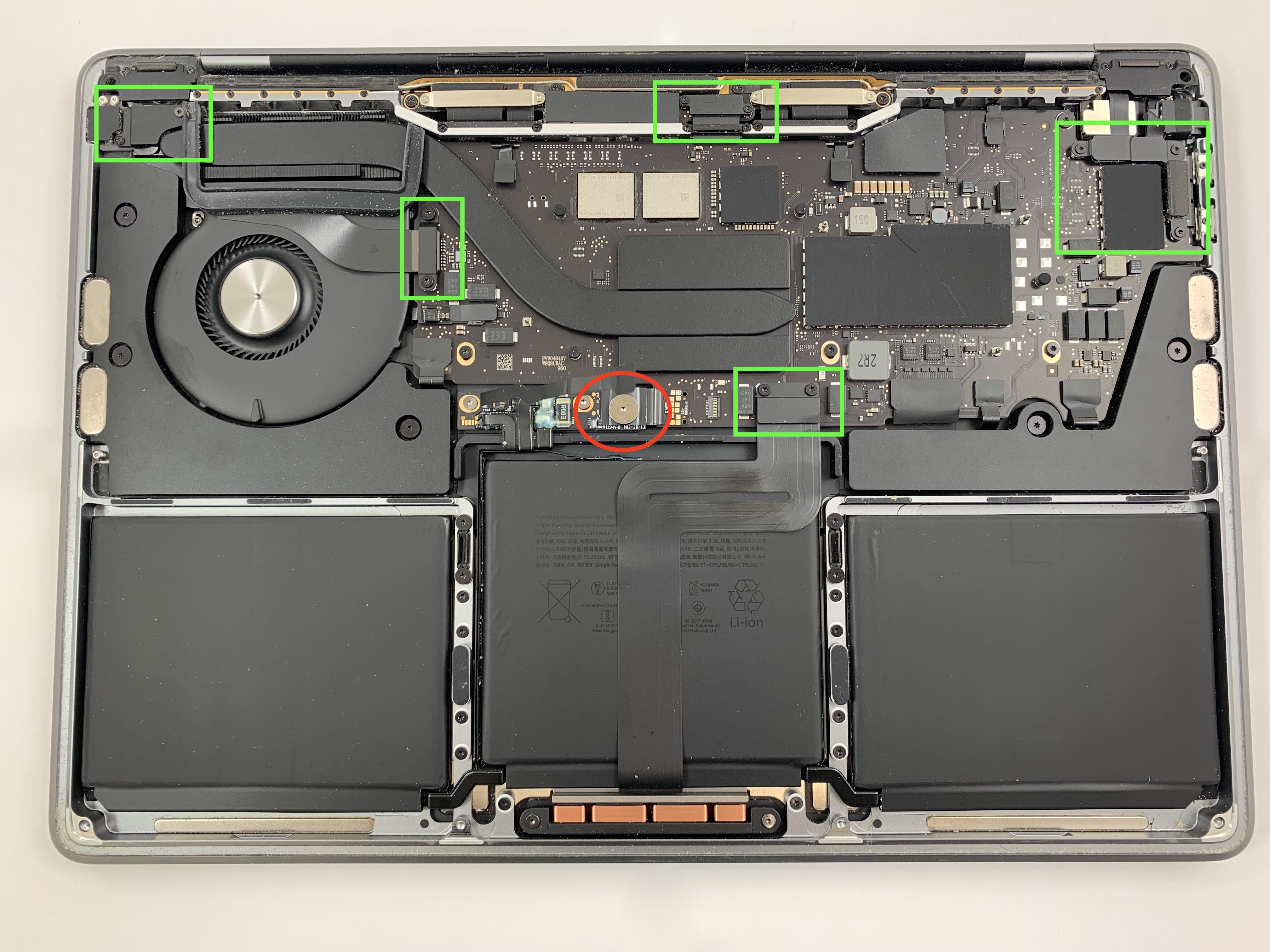

Retirer la vis de la batterie en priorité (entourée en rouge) puis dévisser les boucliers pour débrancher les connecteurs (encadrés en vert).

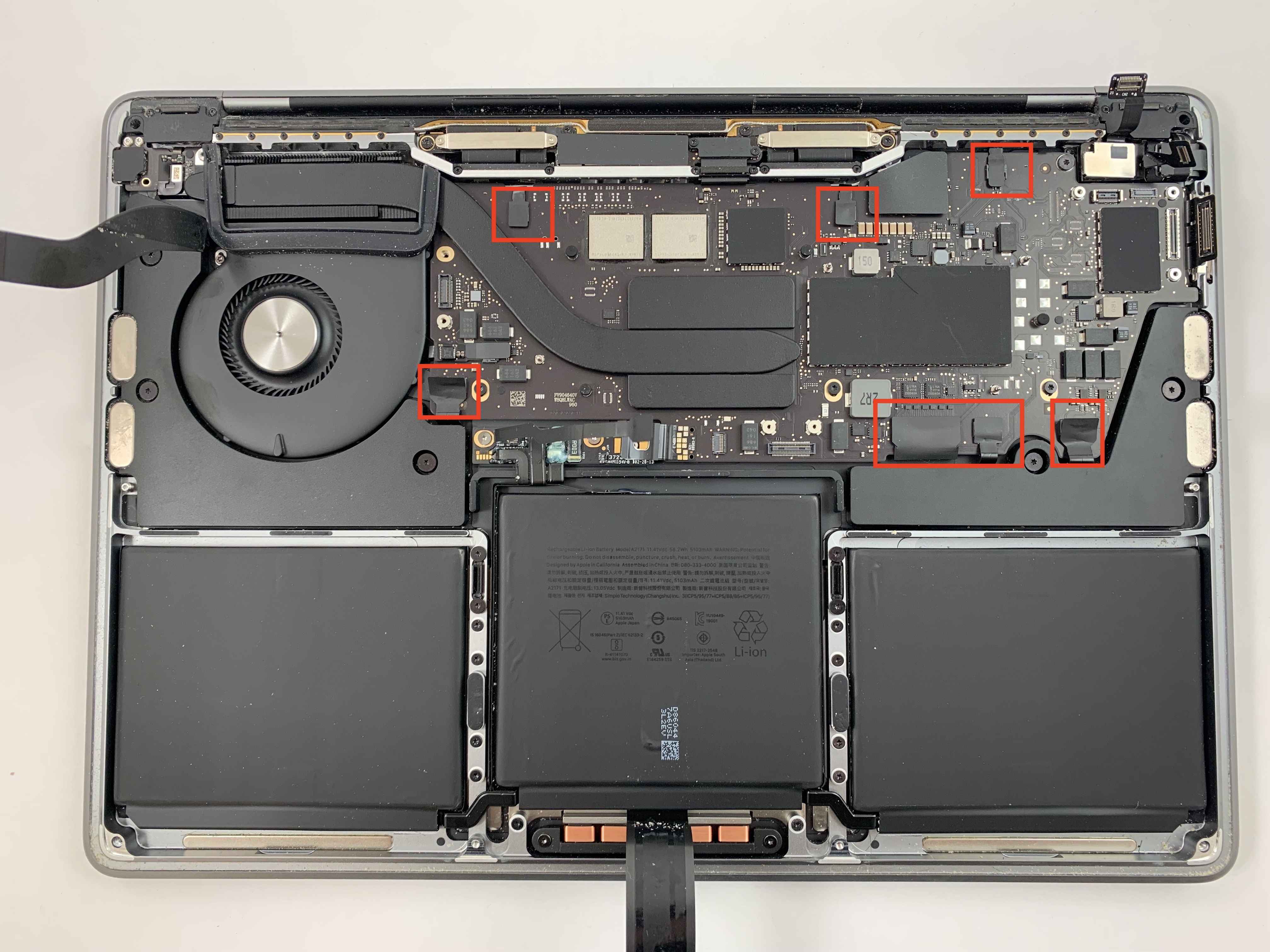

Déconnecter maintenant toutes les nappes de la carte mère encadrées en rouge. Vous pouvez pour cela vous aider d’un spudger. Cet outil en nylon rigide offre l’avantage de ne pas être conducteur.

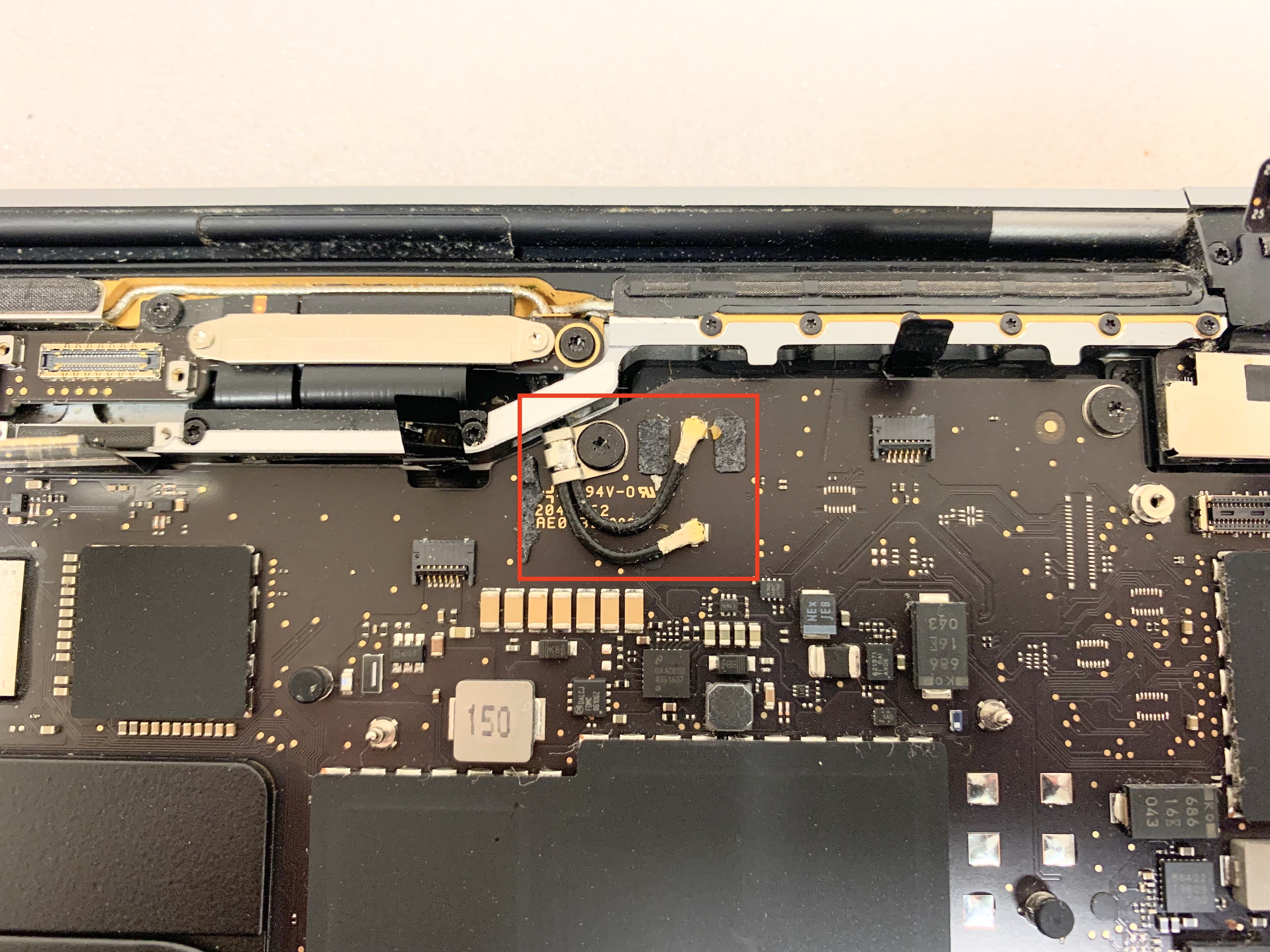

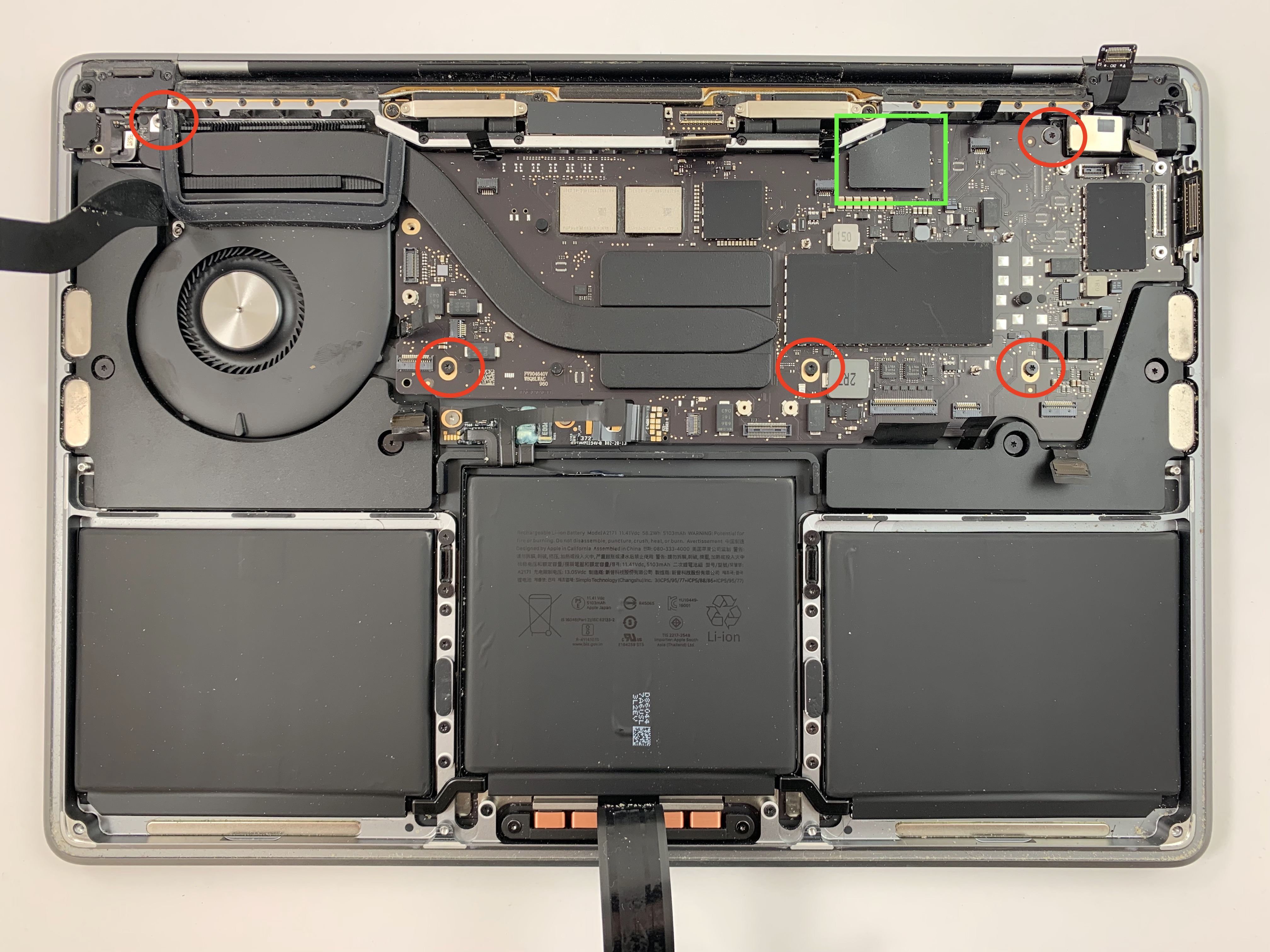

Retirer les vis internes à l’aide Tournevis Torx 5 de la carte mère (entourées en rouge) sans oublier de retirer le cache en plastique de l’antenne Wi-Fi qui protège les antennes Wi-Fi (encadré en vert).

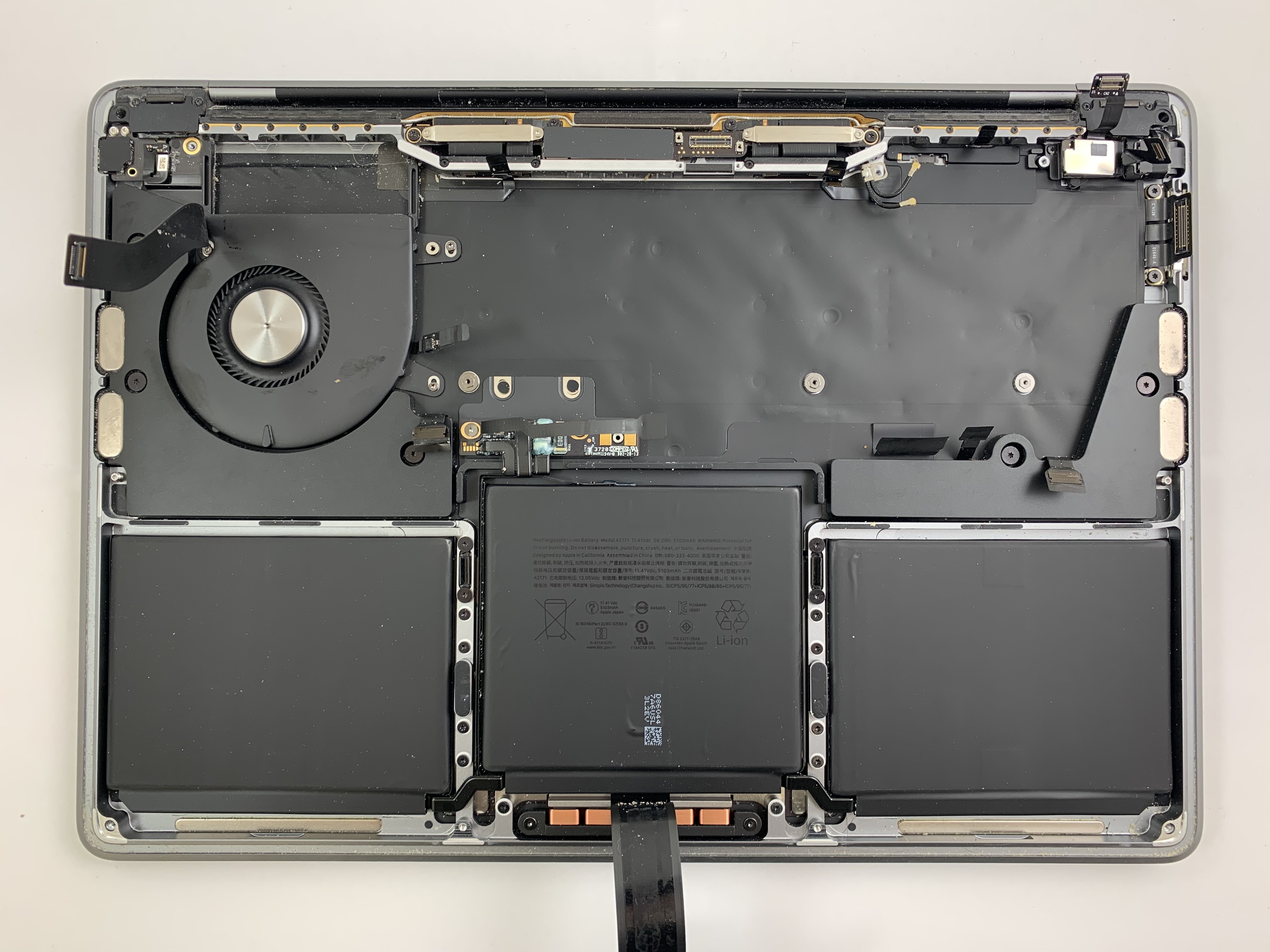

La carte mère peut désormais être dégagée librement. Lors d’un démontage complet, vérifiez aussi le ventilateur MacBook Pro A2338, la nappe trackpad A2338 et la nappe batterie A2338 avant remontage.
Le remontage se fait dans le sens chronologique inverse.
