Ce tutoriel décrit le démontage de la carte mère du MacBook Pro 14 pouces 2021 A2442 : ouverture du capot inférieur, déconnexion du connecteur d’information batterie, retrait du bouclier de nappe du trackpad puis mise hors tension de la carte mère en déconnectant la batterie.

Rappel : avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un MacBook Air Apple annule la garantie constructeur et s’effectue sous la seule responsabilité de l’intervenant.



Démonter carte mère MacBook Pro 14 pouces 2021 A2442

Les outils :

• Tournevis Pentalobe MacBook P5
• Tournevis Torx T5
• Tournevis Torx T3
• Spudger
• Ventouse

Avant toute intervention, débrancher l’alimentation, éteindre complètement le MacBook et décharger la batterie sous 25 %. Une batterie gonflée, percée ou pliée peut devenir dangereuse.



Ouverture du capot inférieur

Éteindre complètement le MacBook Pro A2442, débrancher le chargeur, fermer l’écran puis retourner l’ordinateur. Retirer les huit vis pentalobe du capot inférieur en séparant les quatre vis longues et les quatre vis courtes afin de les remettre à leur emplacement d’origine.



Création d’un interstice sous le couvercle inférieur

Placer une ventouse près du bord avant du capot inférieur, entre les logements de vis, puis tirer doucement pour ouvrir un petit espace entre le capot et le châssis.



Déverrouillage des clips

Insérer un outil d’ouverture en plastique comme par exemple un spudger ou un médiator dans l’espace créé, puis le faire glisser autour de l’angle et sur le côté droit du MacBook Pro. Cette action libère les clips internes du capot. Opérer de même sur l’autre côté.





Dégagement des clips coulissants arrière

Tirer fermement le capot inférieur vers l’avant, un angle après l’autre, afin de dégager les clips coulissants situés le long du bord arrière. Garder le capot bien à plat contre le MacBook tant que les clips ne sont pas entièrement libérés.





Retrait du capot inférieur

Le couvercle inférieur est muni d’ergots que l’on vient glisser dans le châssis, ils sont matérialisés en rouge sur l’image ci-dessous. Au remontage, il faudra d’abord veiller à les insérer d’abord, puis pousser le capot vers l’arrière, pour ensuite appuyer au centre pour verrouiller les clips matérialisés en jaune:





Déconnecter le connecteur d’information de batterie

Décoller le ruban adhésif qui recouvre le connecteur de la nappe de données de la carte batterie sur la carte mère, soulever le volet pivotant du connecteur ZIF, puis libérer le connecteur en le tirant vers l’arrière.

Démontage du bouclier de la trackpad-macbook-pro-14-a2442-argent-reconditionne.html »>nappe du trackpad

Retirer les deux vis Torx T3 qui maintiennent le support de la nappe du trackpad sur la carte mère, puis déconnecter le trackpad:

Déconnecter la batterie

Dévisser la vis Torx T5 à tête large qui maintient le connecteur d’alimentation de la batterie, puis soulever la plaque métallique rigide qui maintient le contact entre la batterie et la carte mère. La maintenir soulevée, afin que la carte mère ne soit plus sous tension.

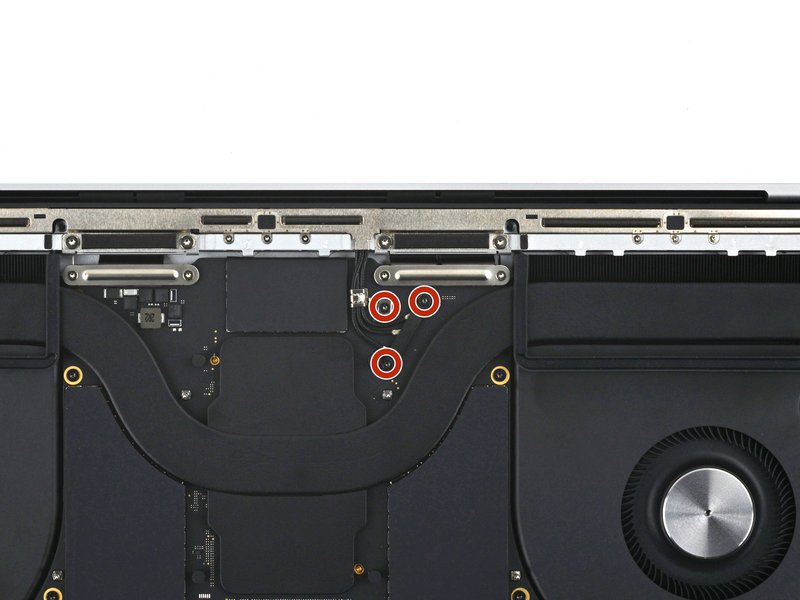

Dévisser le support de la barre d’antenne

Avec un tournevis Torx T3, retirer les trois vis de 2,1 mm qui maintiennent le support de la carte antenne et le cache des câbles coaxiaux au châssis.

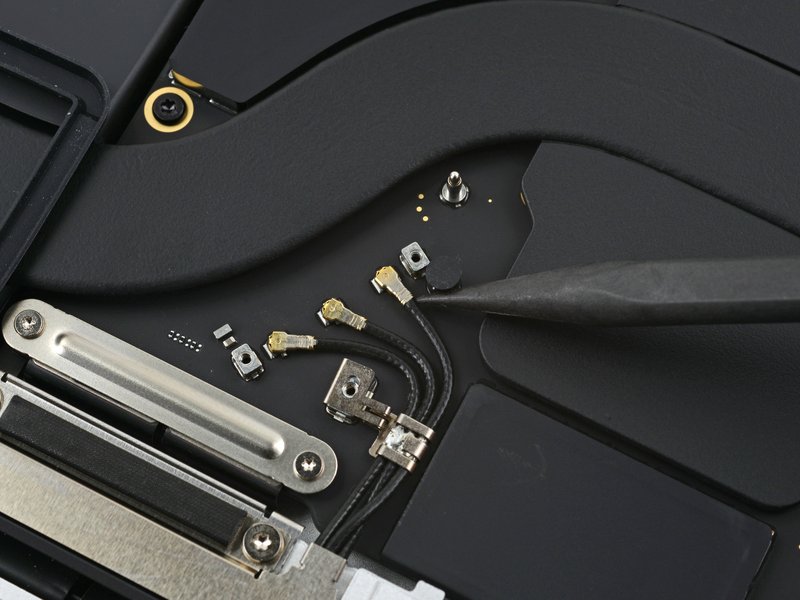

Déconnecter la barre d’antenne

Avec la pointe d’un spudger, soulever délicatement le premier câble coaxial de la barre d’antenne pour le déconnecter.
Répéter l’opération sur les deux autres câbles coaxiaux. Au remontage, aligner chaque connecteur au-dessus de sa prise, puis appuyer avec l’extrémité plate du spudger jusqu’à sentir l’enclenchement.

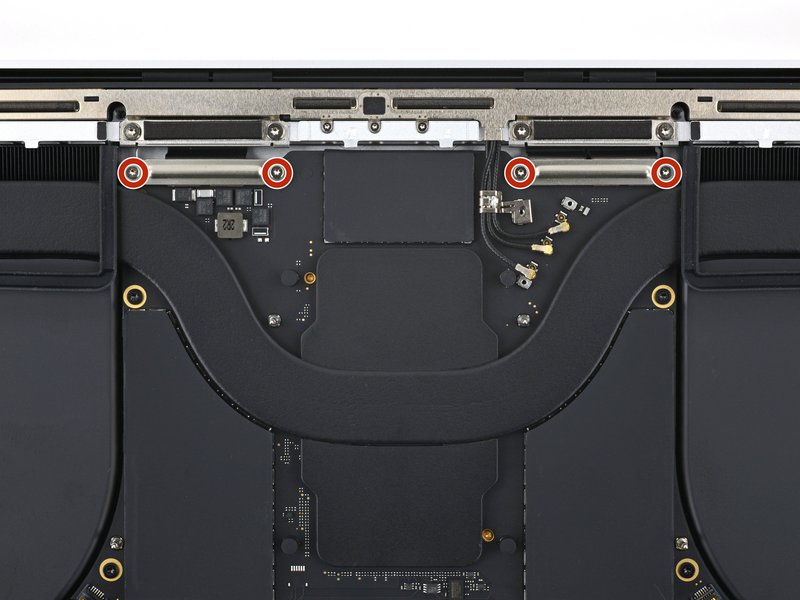

Dévisser les caches des nappes d’écran

Avec un tournevis Torx T3, retirer les quatre vis de 2,1 mm qui maintiennent les caches des nappes d’écran.

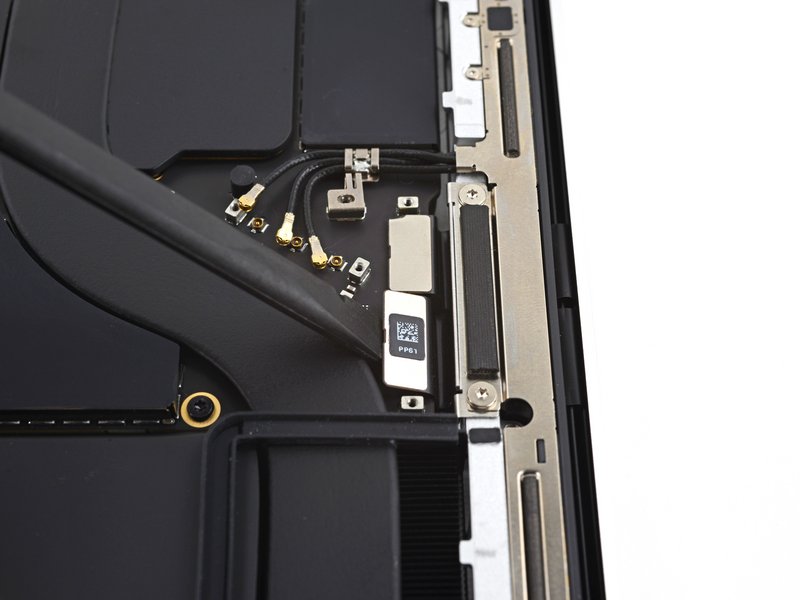

Déconnecter les nappes d’écran

Avec l’extrémité plate d’un spudger, soulever les connecteurs des nappes d’écran situés à droite sur la carte mère, puis les déconnecter.

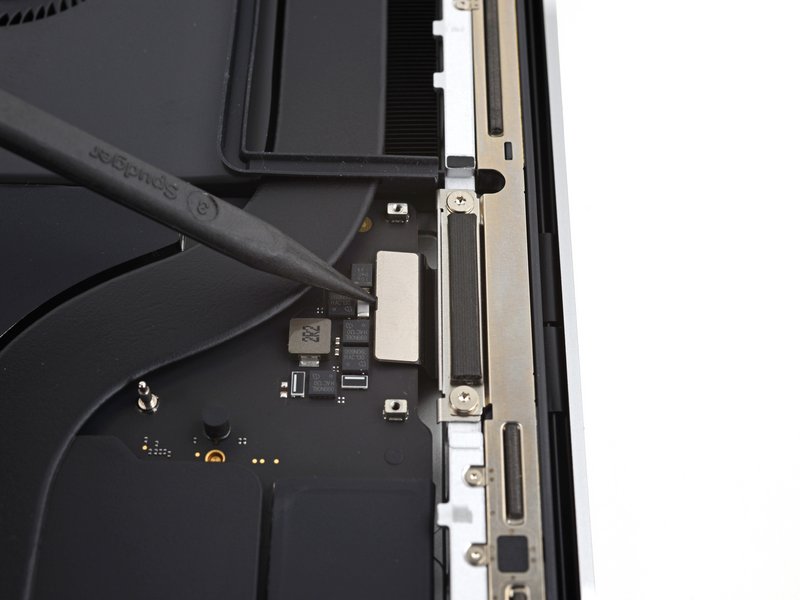

Déconnecter la nappe d’écran supérieure gauche

Répéter la même opération sur le connecteur restant, placé en haut à gauche de la carte mère.
Attention à ne pas faire levier sur les petits composants CMS proches du connecteur.

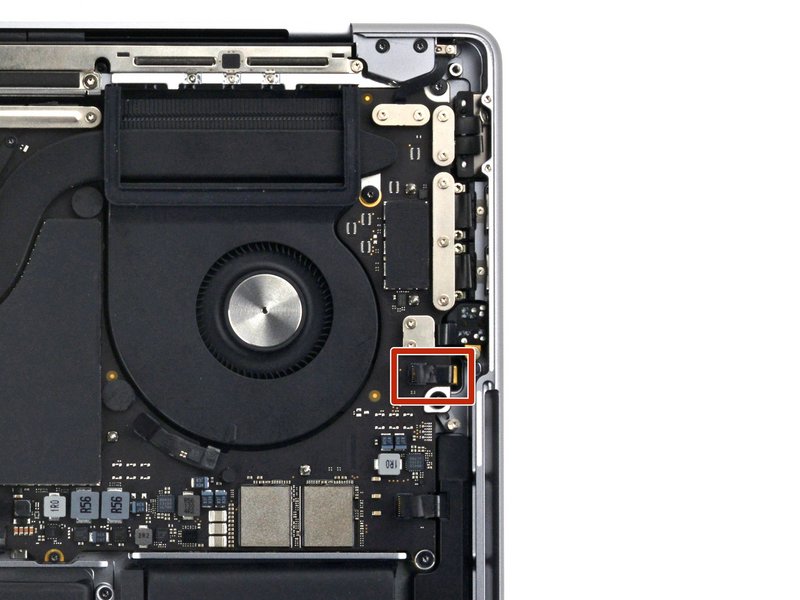

Décoller l’adhésif de la nappe micro

Décoller doucement l’adhésif qui recouvre le connecteur de la nappe des microphones.

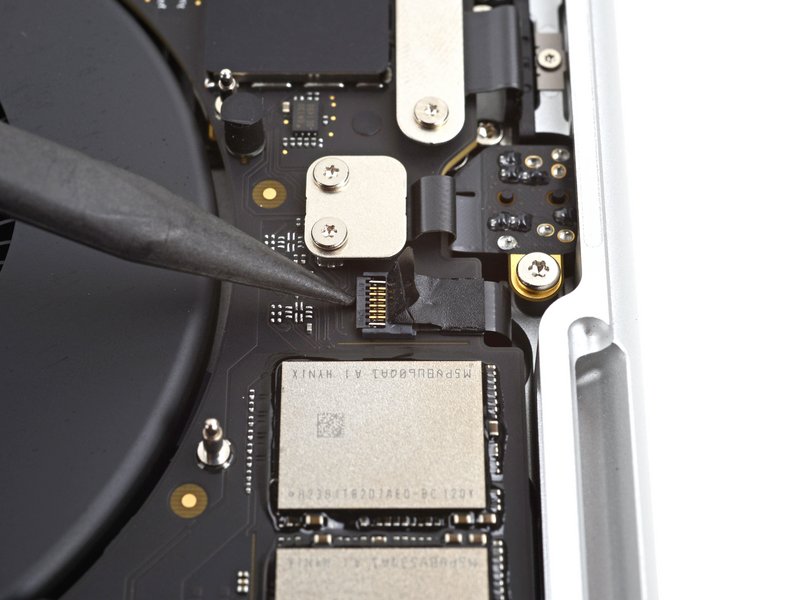

Ouvrir le verrou ZIF de la nappe micro

Avec la pointe d’un spudger, relever délicatement le clapet de verrouillage du connecteur ZIF de la nappe des microphones.

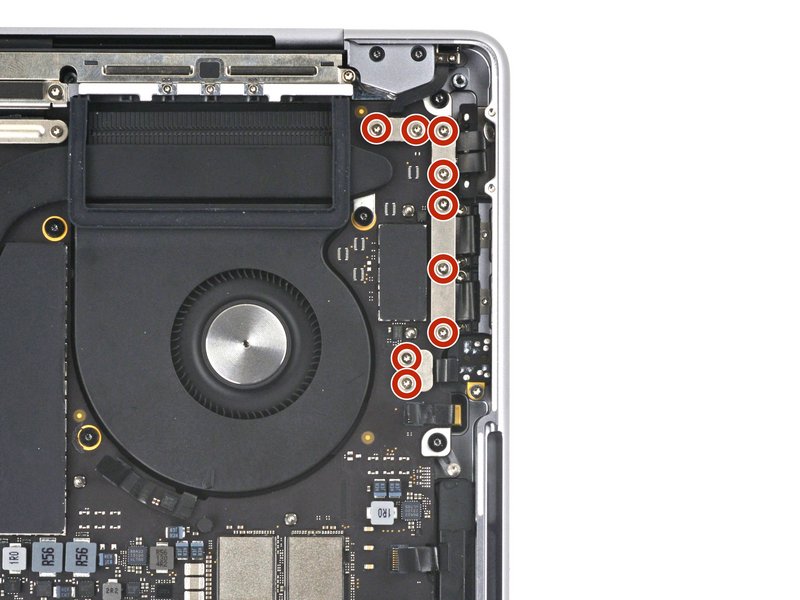

Dévisser les caches des nappes côté droit

Avec un tournevis Torx T3, retirer les neuf vis de 2,1 mm qui maintiennent les caches de nappes côté droit au châssis.

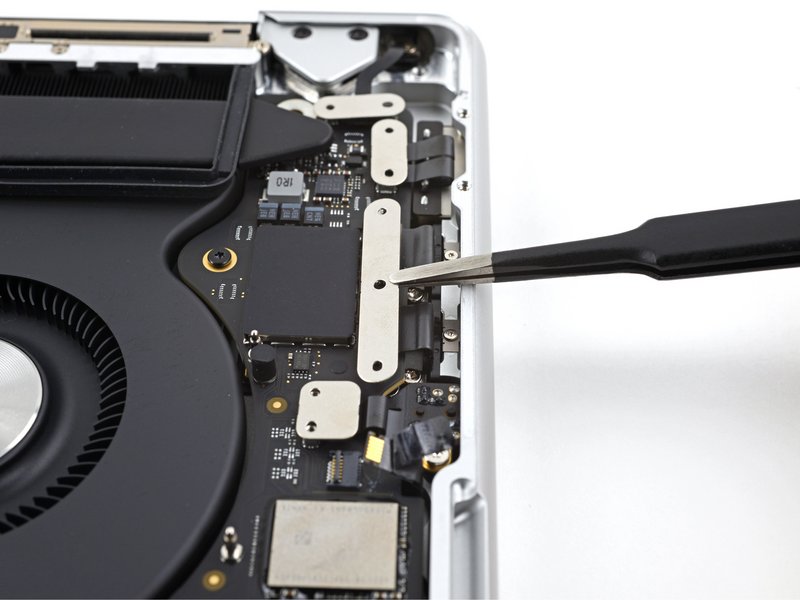

Retirer les caches côté droit

Avec une pince fine, retirer les cinq caches de nappes situés côté droit.

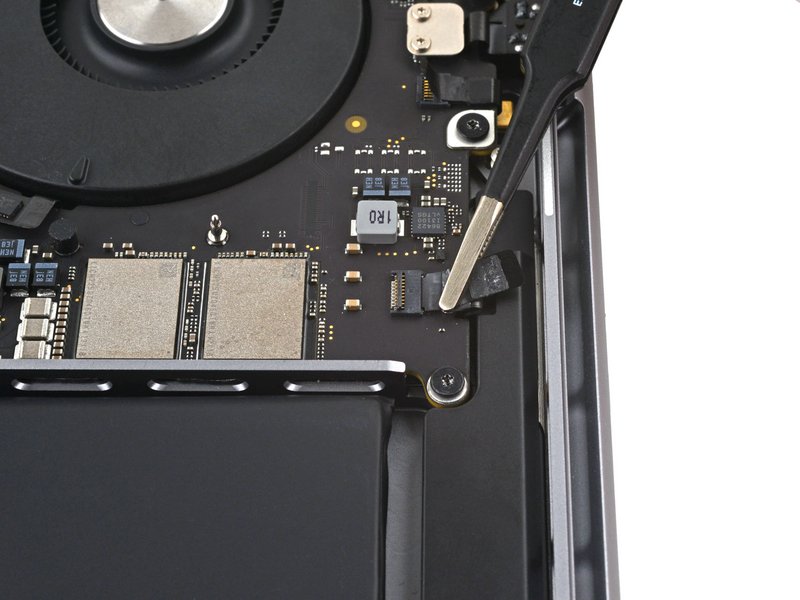

Déconnecter le haut-parleur droit

Déconnecter la nappe du haut-parleur droit en la faisant coulisser hors de sa prise sur la carte mère.

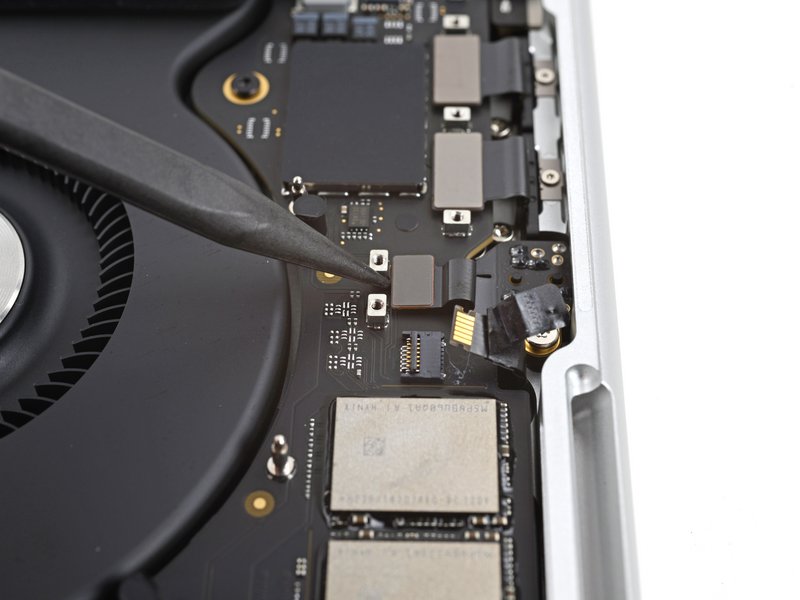

Déconnecter la prise jack

Avec un spudger, soulever le connecteur de la prise jack pour le déconnecter de la carte mère.

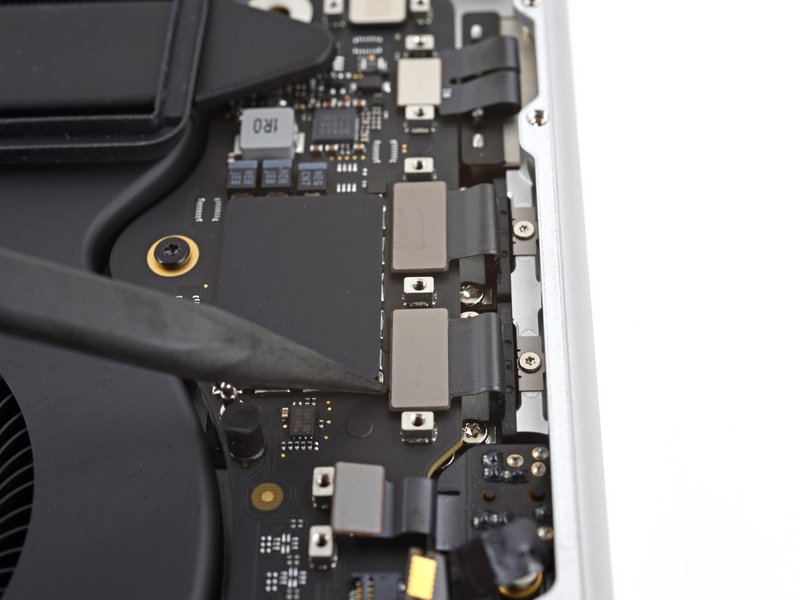

Déconnecter les ports USB-C droits

Avec un spudger, soulever puis déconnecter les connecteurs des ports USB-C situés à droite.

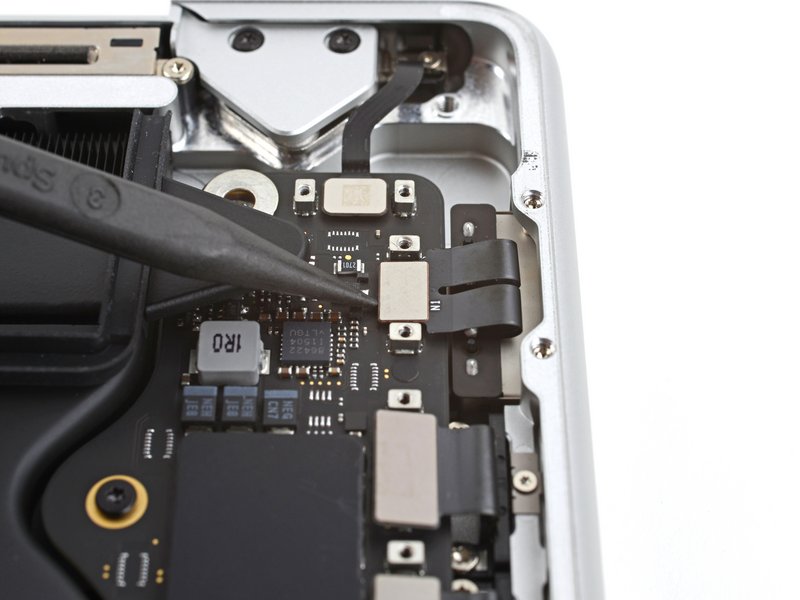

Déconnecter le port MagSafe

Avec un spudger, soulever le connecteur du port MagSafe et le déconnecter de la carte mère.

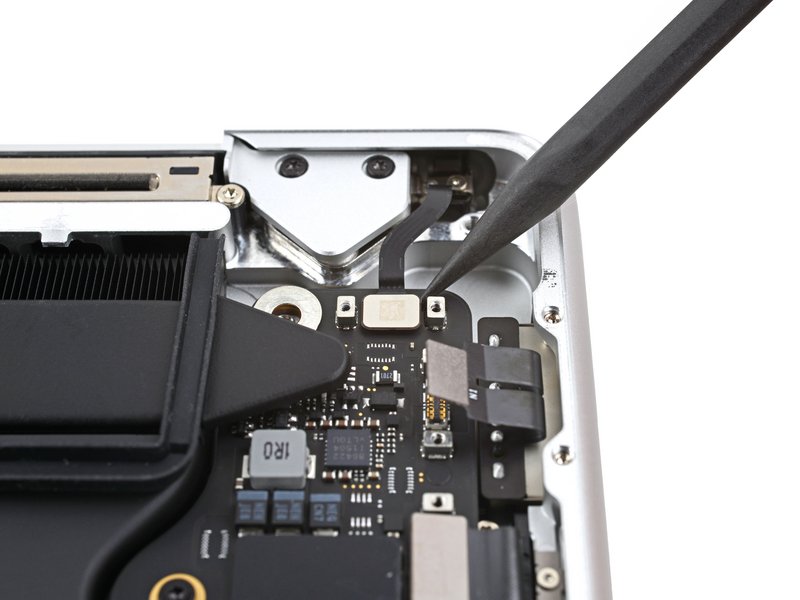

Déconnecter le capteur d’angle d’écran

Avec un spudger, soulever le connecteur du capteur d’angle d’écran pour le déconnecter.

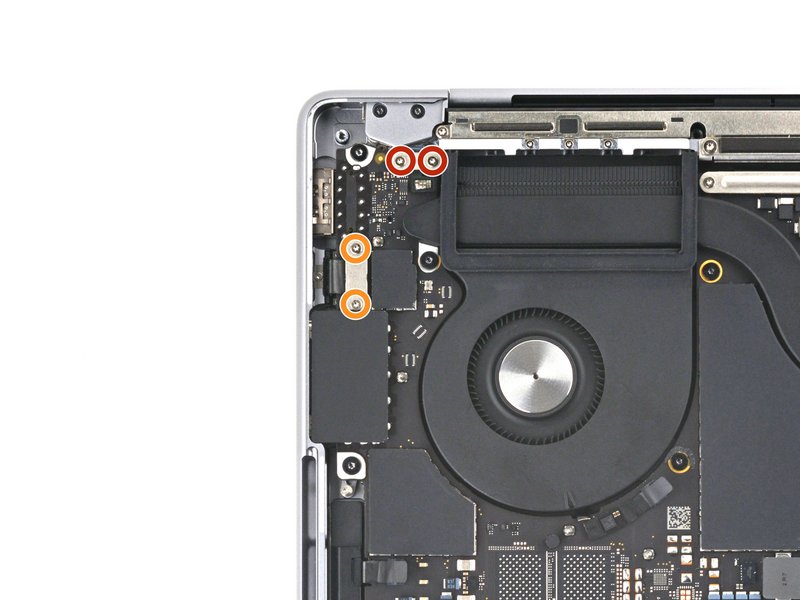

Dévisser les caches côté gauche

Avec un tournevis Torx T3, retirer les quatre vis qui maintiennent les caches de nappes côté gauche au châssis : deux vis de 2 mm et deux vis de 2,1 mm.

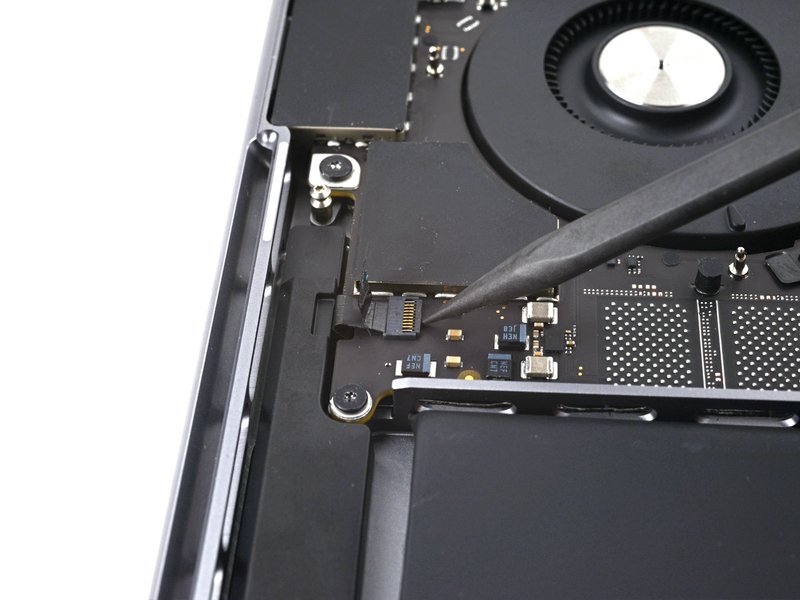

Ouvrir le verrou ZIF du haut-parleur gauche

Avec un spudger, relever délicatement le clapet de verrouillage du connecteur ZIF de la nappe du haut-parleur gauche.

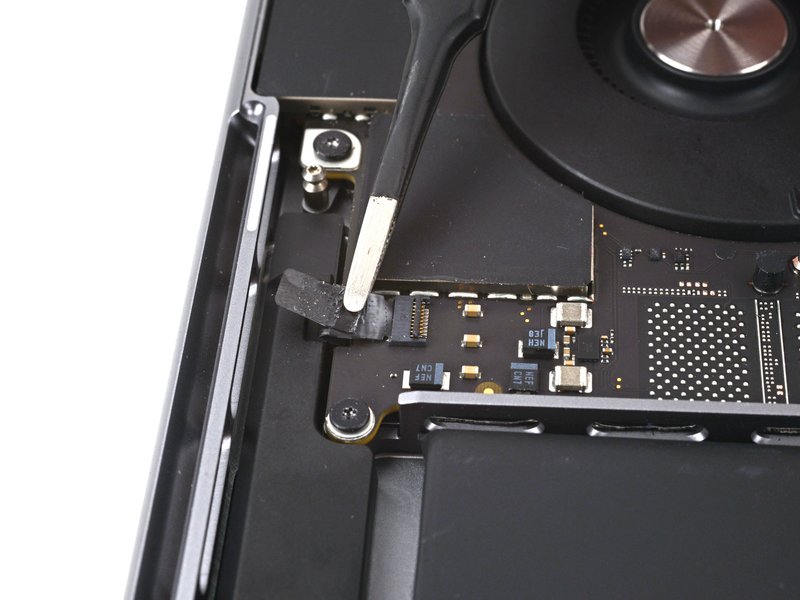

Déconnecter le haut-parleur gauche

Déconnecter la nappe du haut-parleur gauche en la faisant coulisser hors de son connecteur sur la carte mère.

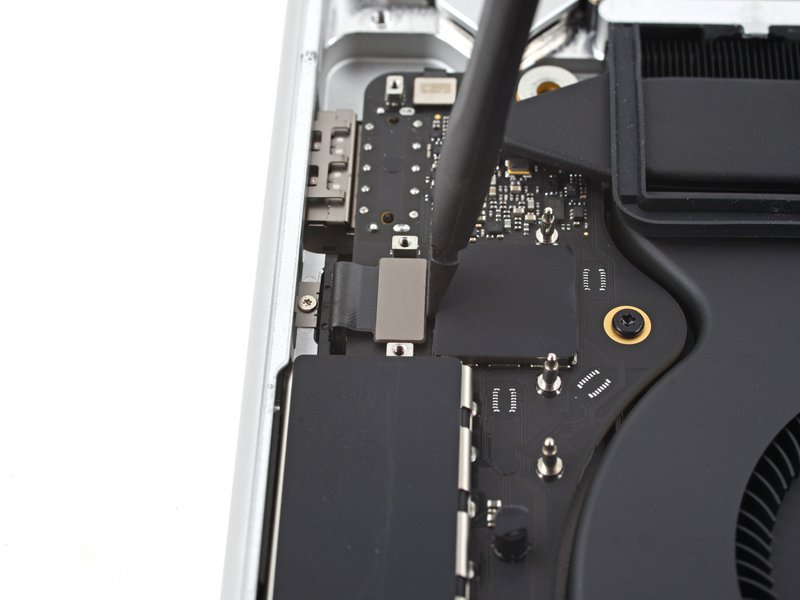

Déconnecter le port USB-C gauche

Avec un spudger, soulever le connecteur du port USB-C gauche pour le déconnecter.

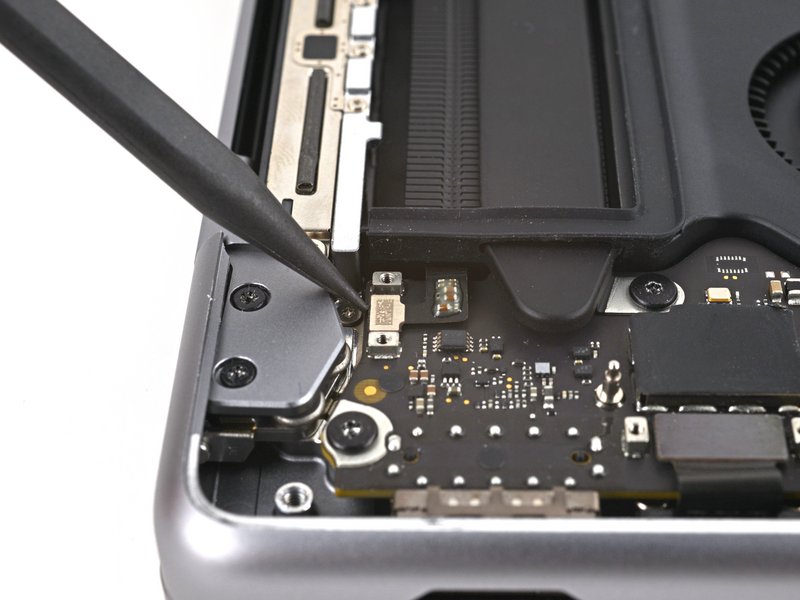

Déconnecter le capteur Touch ID

Avec un spudger, soulever le connecteur du capteur Touch ID, situé près du coin supérieur gauche.

La nappe Touch ID est collée au châssis. Si elle reste en place après déconnexion, glisser un médiator d’ouverture sous la nappe pour décoller l’adhésif sans la plier.

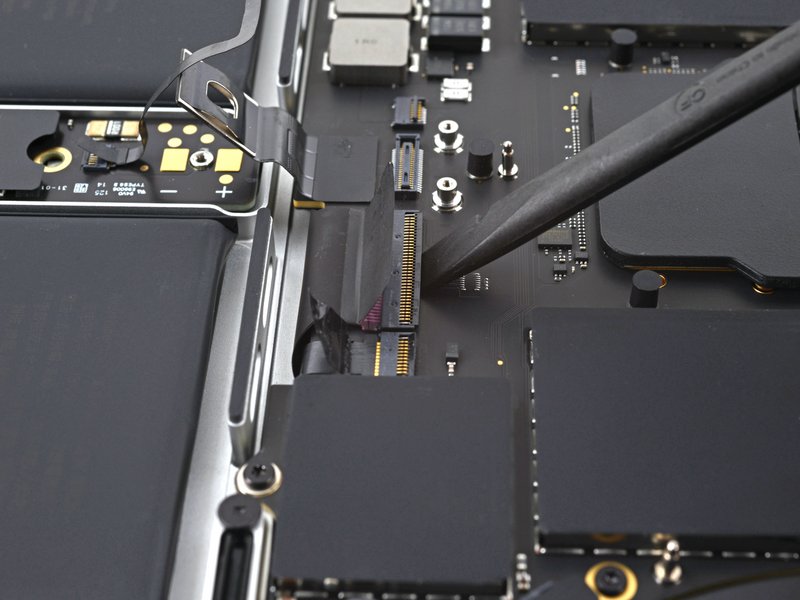

Ouvrir les verrous ZIF du clavier

Avec un spudger, relever délicatement les clapets de verrouillage des connecteurs ZIF des nappes clavier.

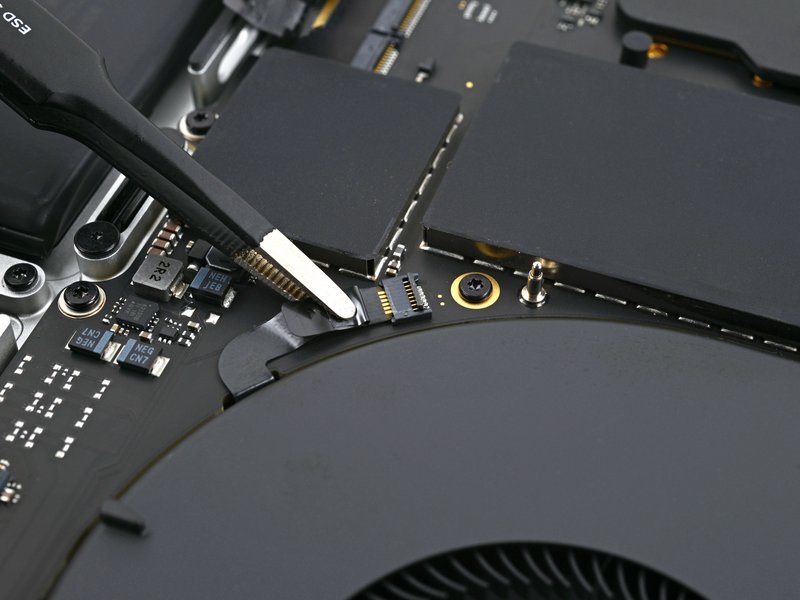

Déconnecter le ventilateur droit

Déconnecter la nappe du ventilateur droit en la faisant coulisser hors de son connecteur sur la carte mère.

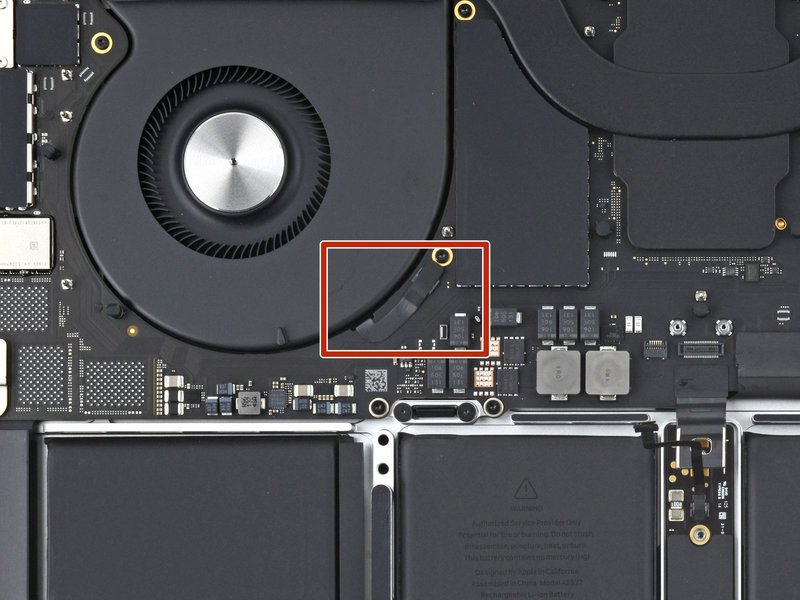

Déconnecter le ventilateur gauche

Répéter l’opération de déconnexion et de mise à l’écart de la nappe pour le ventilateur gauche.

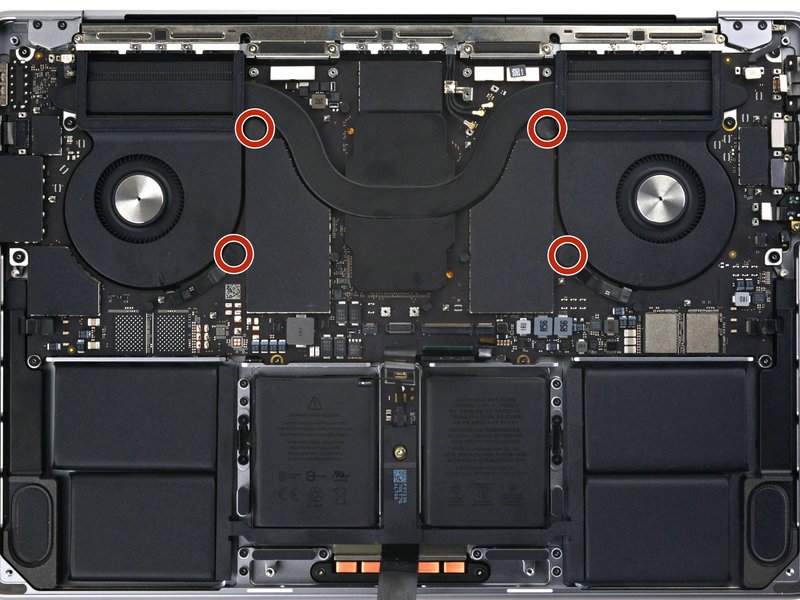

Retirer les caches-vis noirs de la carte mère

Retirer les quatre caches-vis noirs positionnés sur la carte mère.

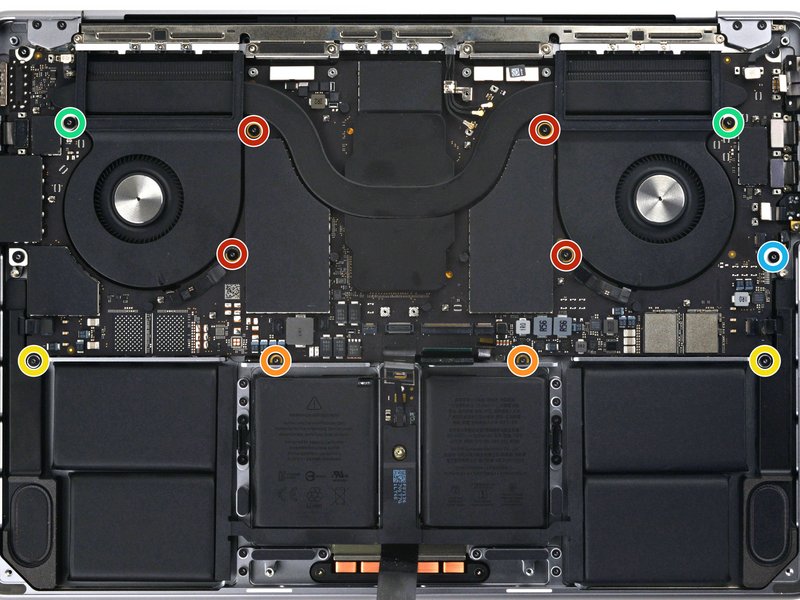

Dévisser la carte mère

Avec un tournevis Torx T5, retirer les onze vis qui maintiennent la carte mère : quatre vis de 3,6 mm, deux vis de 4,5 mm, deux vis de 5,2 mm, deux vis de 3,8 mm et une vis de 3,9 mm.

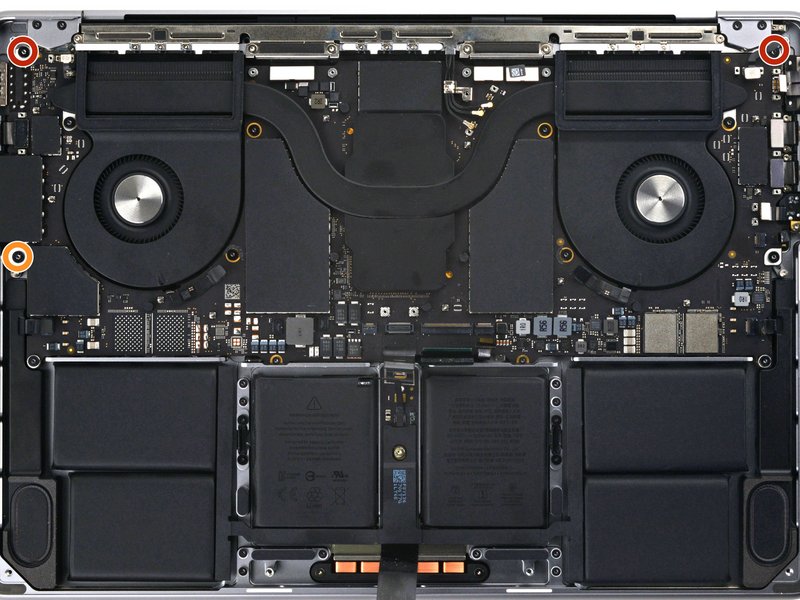

Retirer les dernières vis de carte mère

Avec un tournevis Torx T6, retirer les trois vis restantes qui maintiennent la carte mère : deux vis de 4,7 mm et une vis de 5,7 mm.

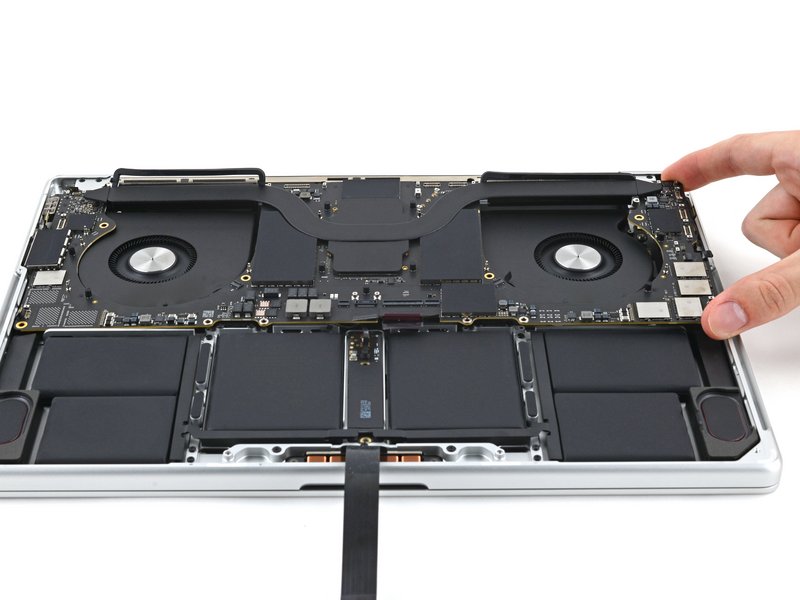

Extraire la carte mère

Soulever doucement la carte mère par son côté droit afin de la libérer de ses ergots d’alignement. Si elle résiste, vérifier qu’aucune nappe ni aucun connecteur n’est encore branché. Faire ensuite glisser la carte mère vers la droite pour dégager les ports HDMI et SDXC de leurs ouvertures dans le châssis, puis retirer la carte mère.





Remontage et contrôle final

Pour le remontage, procéder en sens inverse. Avant de refermer le capot inférieur, vérifier que chaque nappe est correctement enclenchée, que les connecteurs sont alignés, que les verrous ZIF sont fermés et que la batterie est reconnectée. Allumer et vérifier toutes les fonctions du macbook avant remontage final
