Changer écran MacBook Pro 14 pouces 2021 A2442
mis à jour: 17/6/26
Ce tutoriel détaille le démontage du bloc écran complet sur le MacBook Pro 14 pouces 2021 modèle A2442, en expliquant les étapes essentielles pour remplacer l’écran en sécurité.
Le remplacement de l’écran demande d’ouvrir le MacBook, d’isoler la batterie, de déposer la barre d’antenne, de déconnecter les nappes écran puis de libérer les charnières. La réparation doit être réalisée avec méthode, car les nappes et les connecteurs sont fins.
Avant de commander une pièce, vérifiez le modèle inscrit sous le MacBook : A2442. Les écrans compatibles disponibles chez ESIMPORT sont l’écran complet MacBook Pro 14 A2442 Argent et l’écran complet MacBook Pro 14 A2442 Gris sidéral.
Changer écran MacBook Pro 14 pouces 2021 A2442 : outils, pièces et précautions
Les outils :
- Tournevis Pentalobe MacBook P5
- Tournevis Pentalobe P2
- Tournevis Torx T3
- Tournevis Torx T5
- Tournevis Torx T8
- Spudger
- Ventouse
- Médiator
Pièces nécessaires :
- Écran complet MacBook Pro 14 A2442 Argent reconditionné
- Écran complet MacBook Pro 14 A2442 Gris sidéral reconditionné
Pièce complémentaire disponible : Batterie A2519 pour MacBook Pro 14 pouces A2442.
Rappel : avant toute intervention, débrancher l’alimentation, éteindre complètement le MacBook et travailler sur une surface propre. Si la batterie est gonflée ou endommagée, ne pas forcer et appliquer une procédure adaptée.

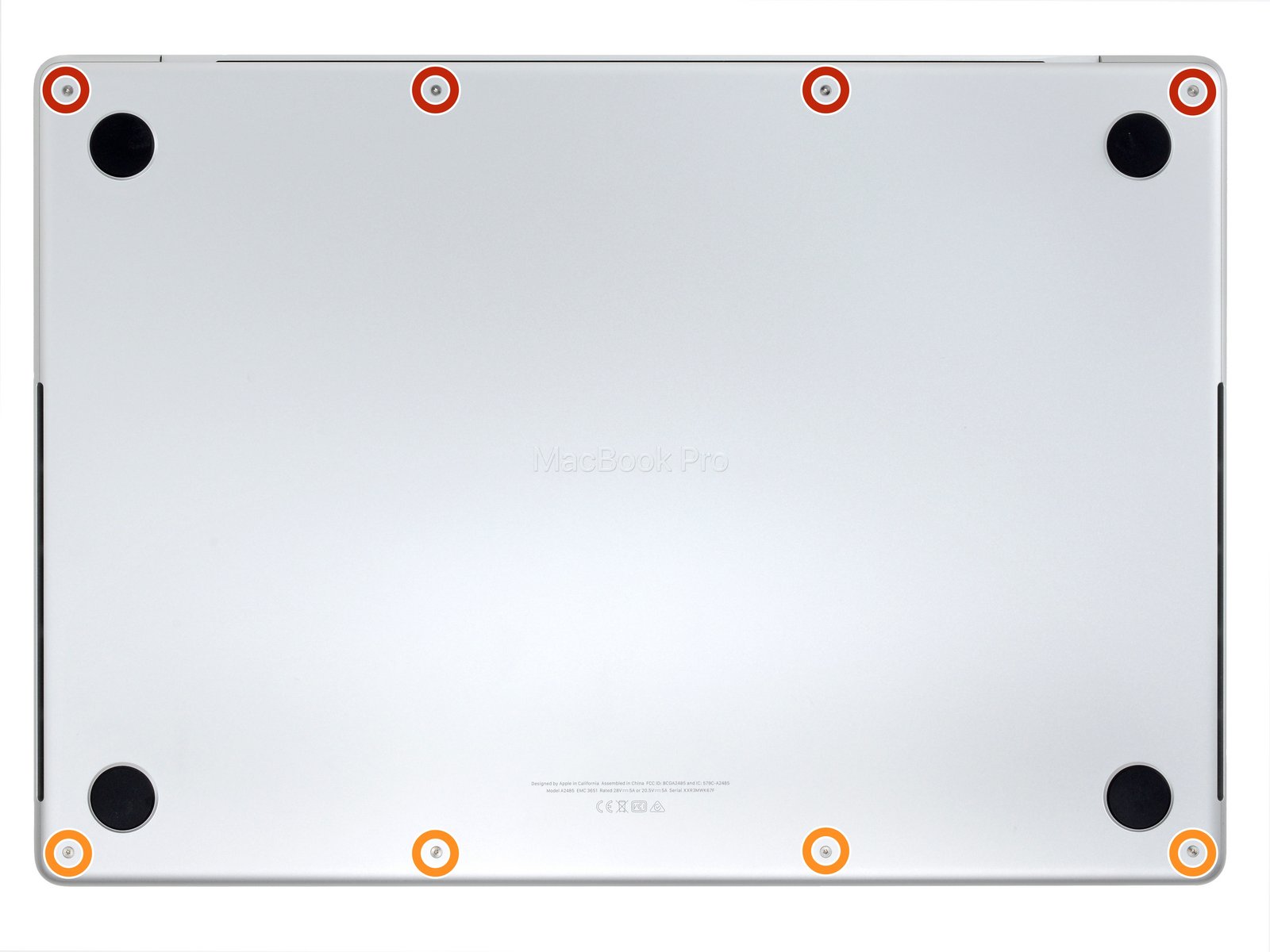

Ouverture du capot inférieur
Éteindre complètement le MacBook Pro, débrancher le chargeur, fermer l’écran puis retourner l’ordinateur. Retirer les huit vis pentalobe du capot inférieur avec un tournevis P5, en séparant les quatre vis longues et les quatre vis courtes pour les remettre ensuite au bon emplacement.

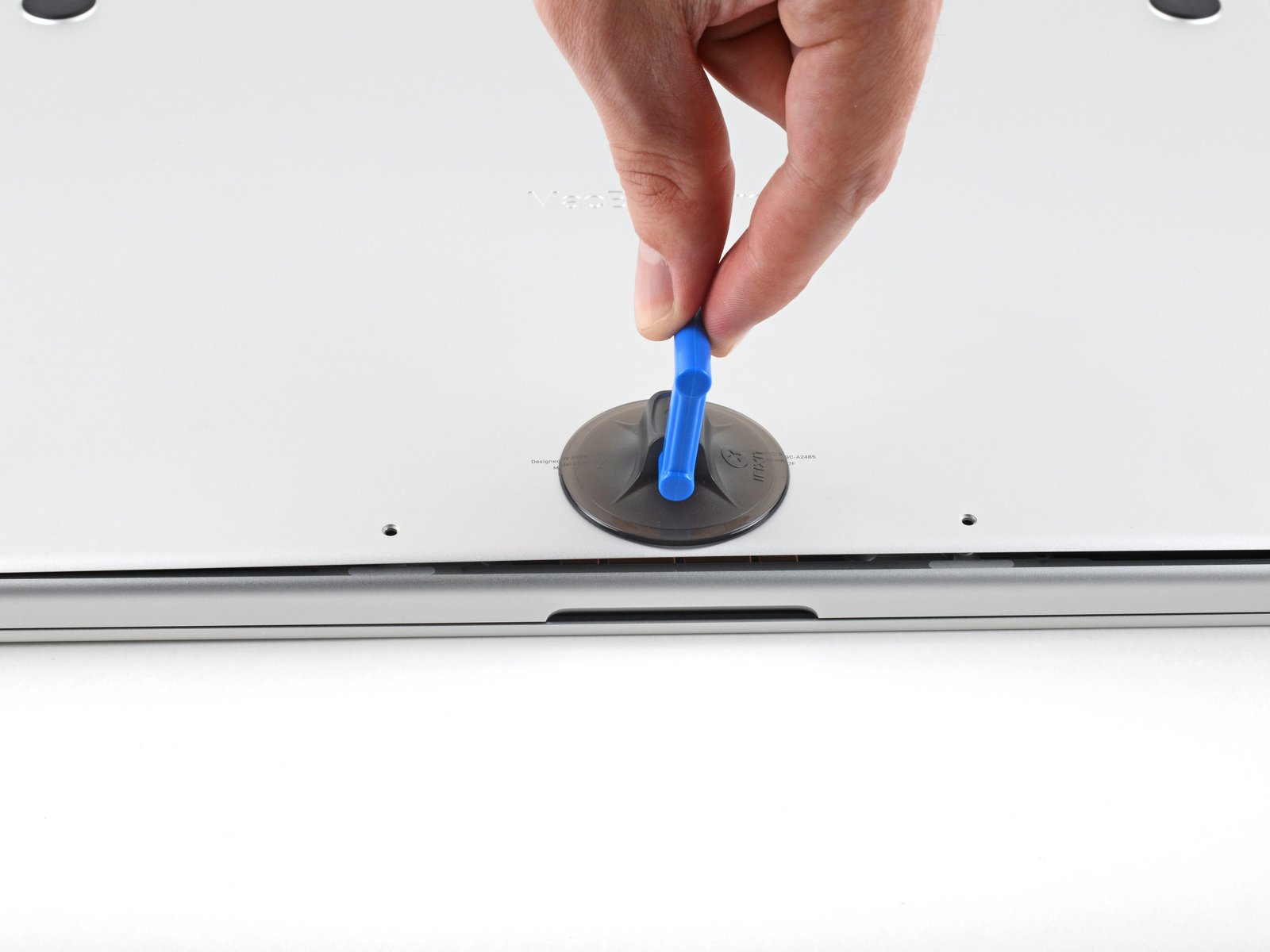

Création d’un interstice sous le capot
Placer une ventouse près du bord avant du capot inférieur, entre les logements de vis. Tirer doucement pour créer un petit espace entre le capot et le châssis.

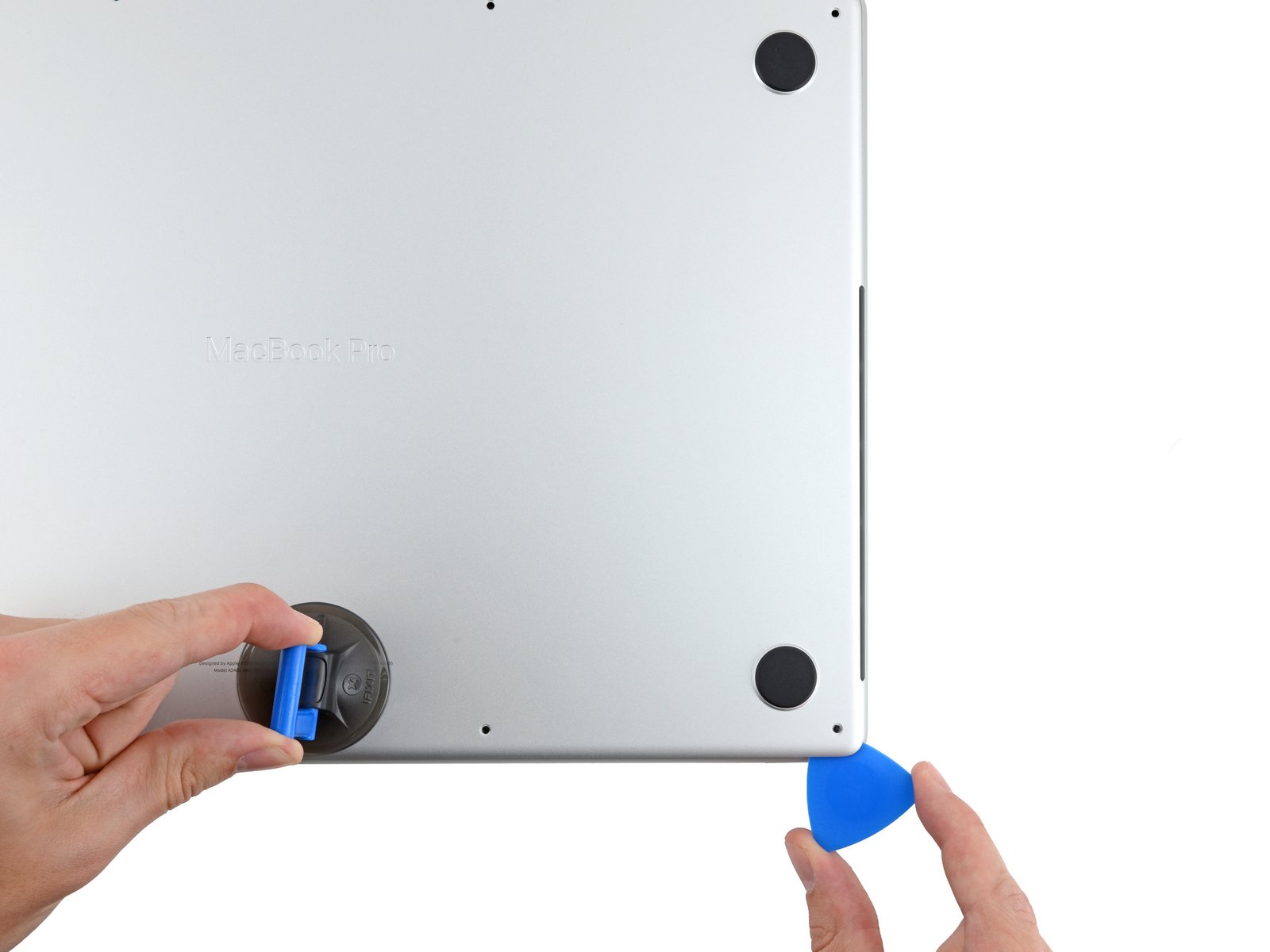

Déverrouillage des clips du côté droit
Insérer un médiator d’ouverture dans l’espace créé, puis le faire glisser autour de l’angle et sur le côté droit du MacBook Pro. Cette action libère le premier clip interne du capot.

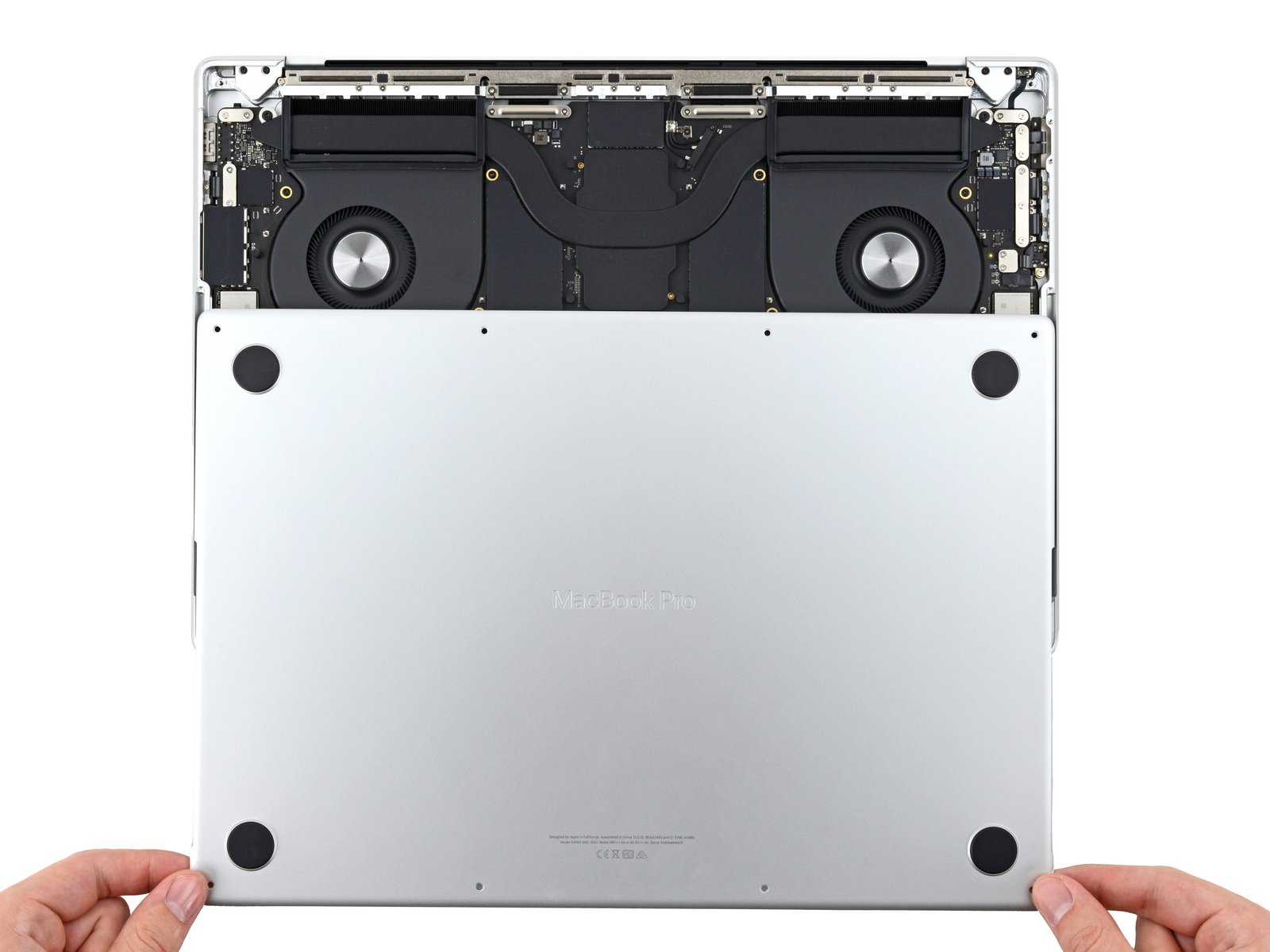

Retrait du capot inférieur
Retirer le capot inférieur et le mettre de côté. Au remontage, aligner d’abord les clips coulissants arrière, pousser le capot vers l’arrière, puis appuyer au centre pour verrouiller les clips restants.

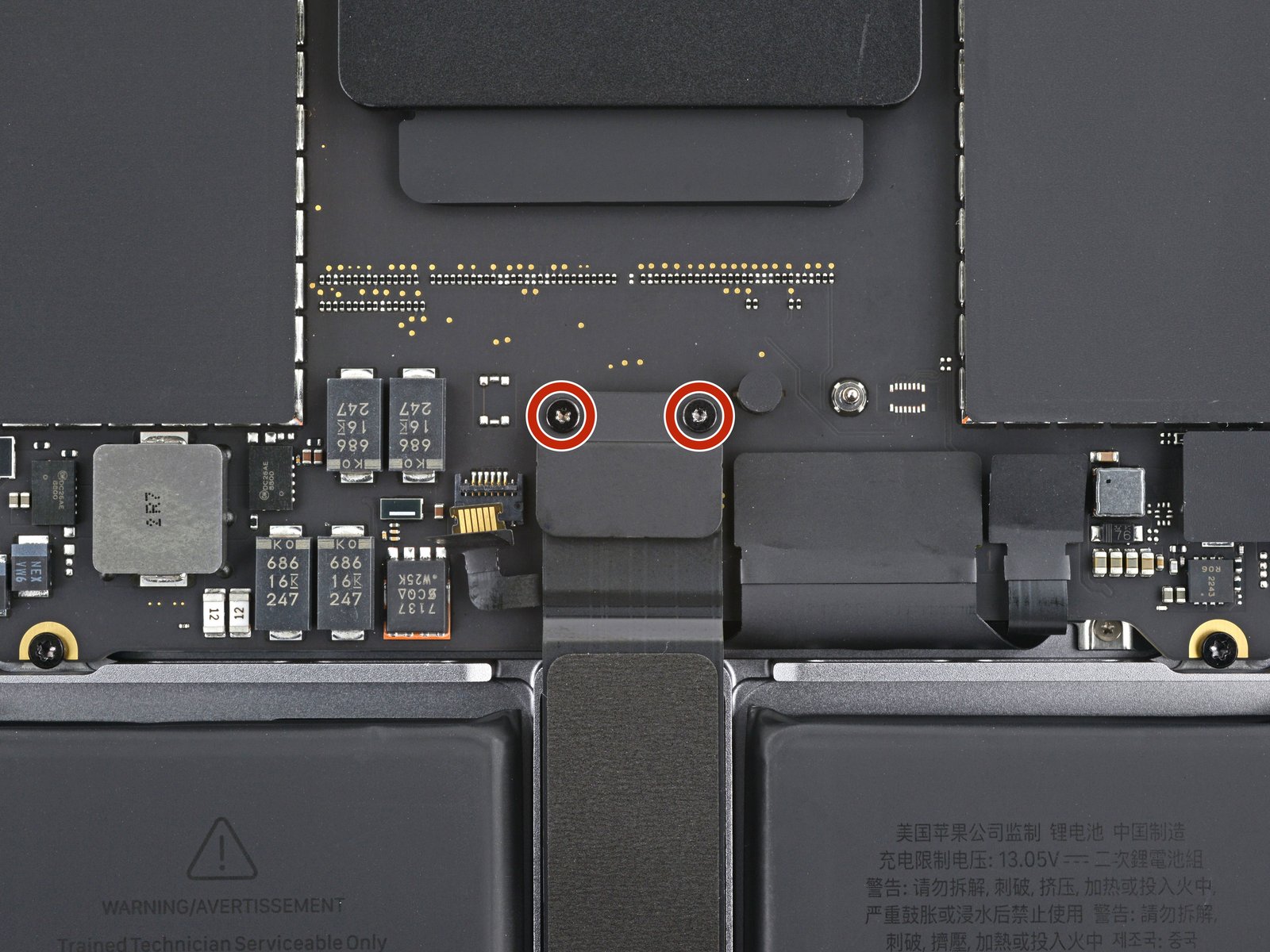

Dépose du support de nappe du trackpad
Retirer les deux vis Torx T3 qui maintiennent le support de la nappe du trackpad sur la carte mère. Conserver le support et ses vis ensemble pour éviter toute inversion au remontage.

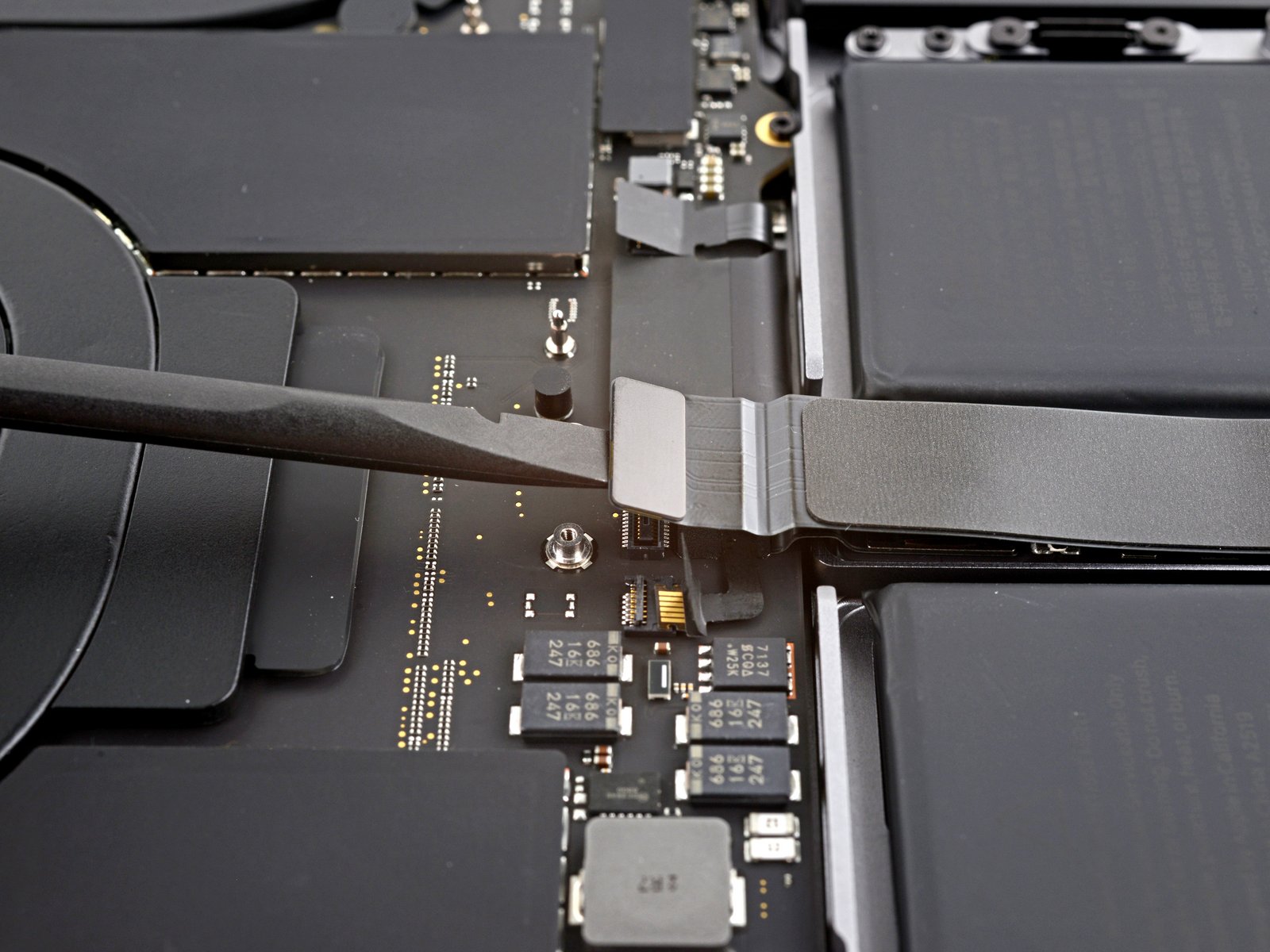

Déconnexion de la nappe du trackpad
Déclipser le connecteur press-fit de la nappe du trackpad avec le côté plat d’un spudger. Travailler par les bords du connecteur et éviter d’appuyer au centre pour ne pas tordre les contacts.

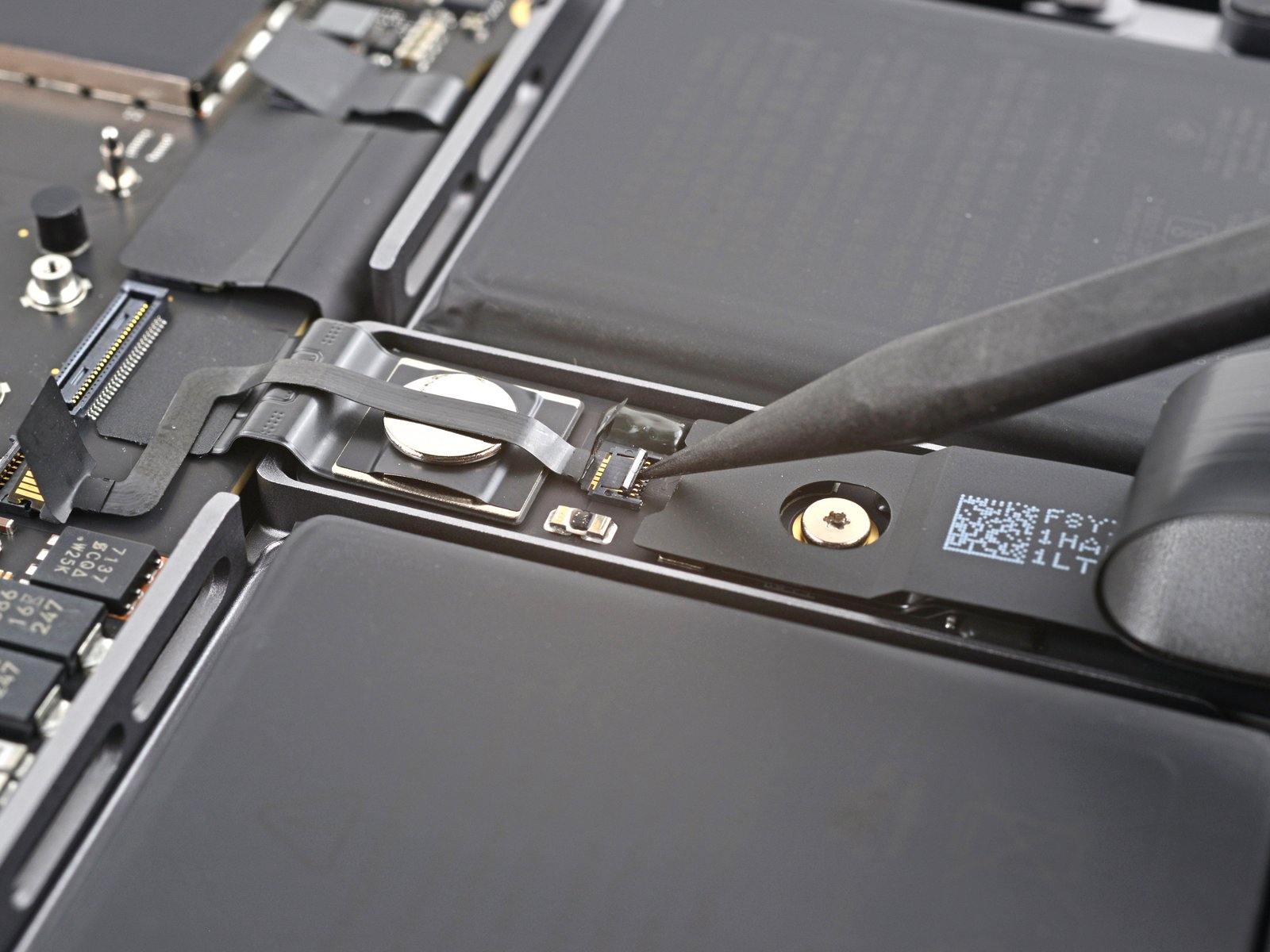

Ouverture du volet pivotant du connecteur de la nappe batterie
Relever délicatement le clapet du connecteur ZIF de la nappe de données de batterie avec un spudger. Le verrou est fragile : il faut le soulever sans forcer et sans tirer sur la nappe.

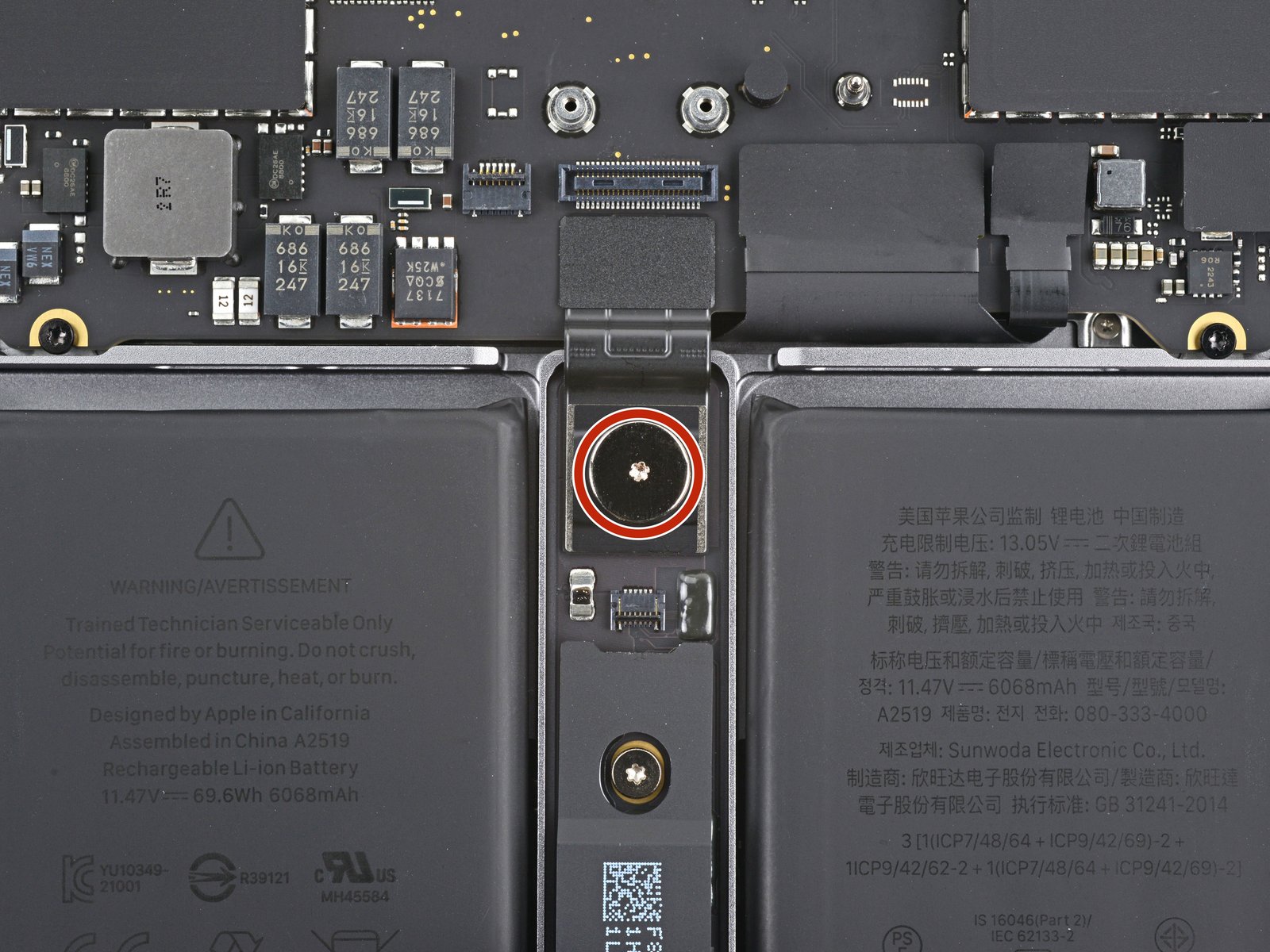

Dévissage du connecteur d’alimentation de la batterie
Retirer la vis Torx T5 à tête large qui maintient le connecteur d’alimentation de la batterie. Cette étape permet ensuite d’isoler électriquement la carte mère.

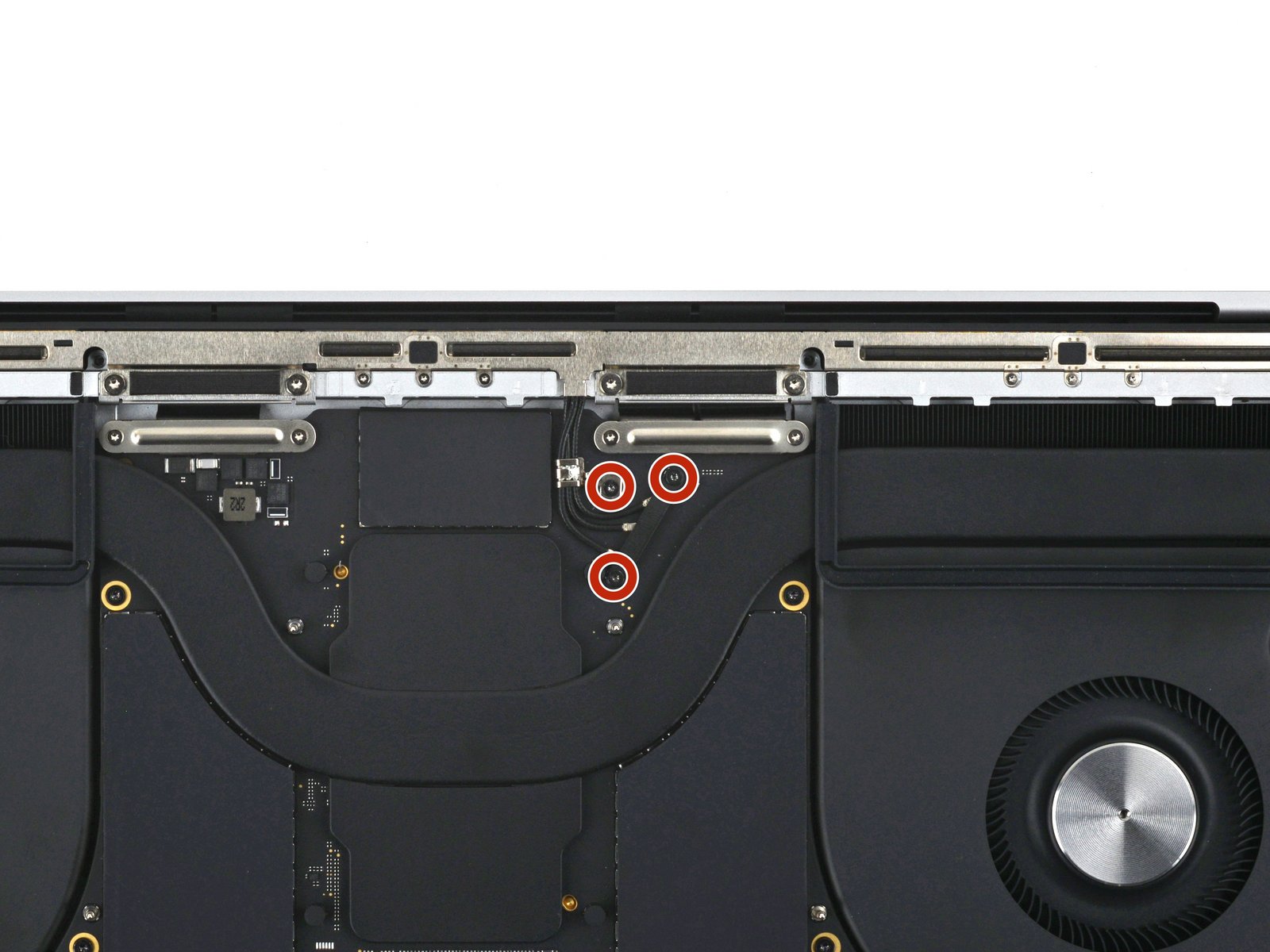

Dépose du support des connecteurs d’antenne
Retirer les trois vis Torx T3 qui maintiennent le cache et le support des connecteurs de l’antenne. Garder ces petites vis séparées des autres vis du démontage.

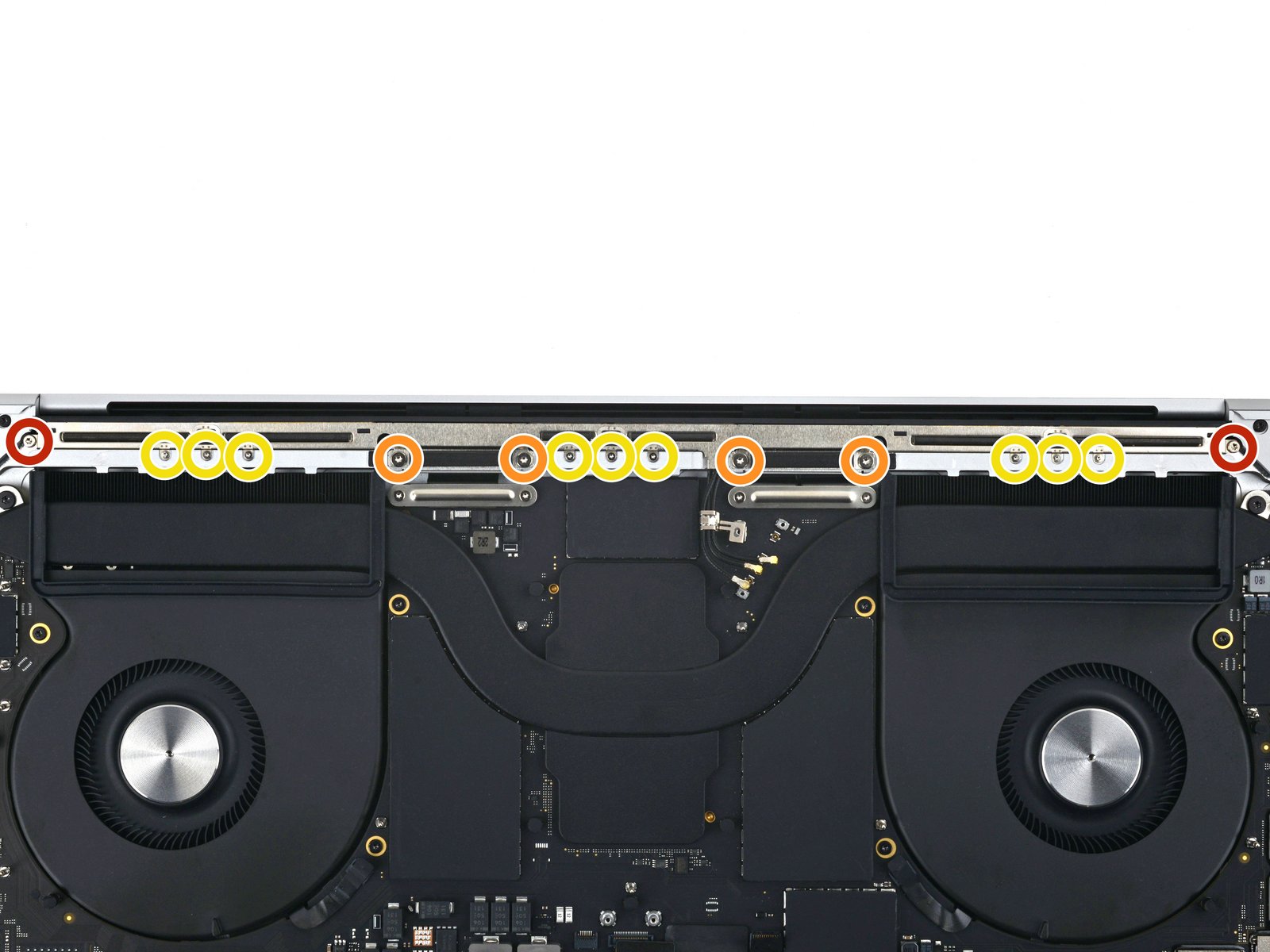

Dévissage de la barre d’antenne
Retirer les vis qui maintiennent la barre d’antenne au châssis : les vis Torx T5, puis les petites vis pentalobe P2. Noter soigneusement leur position, car plusieurs longueurs sont utilisées.

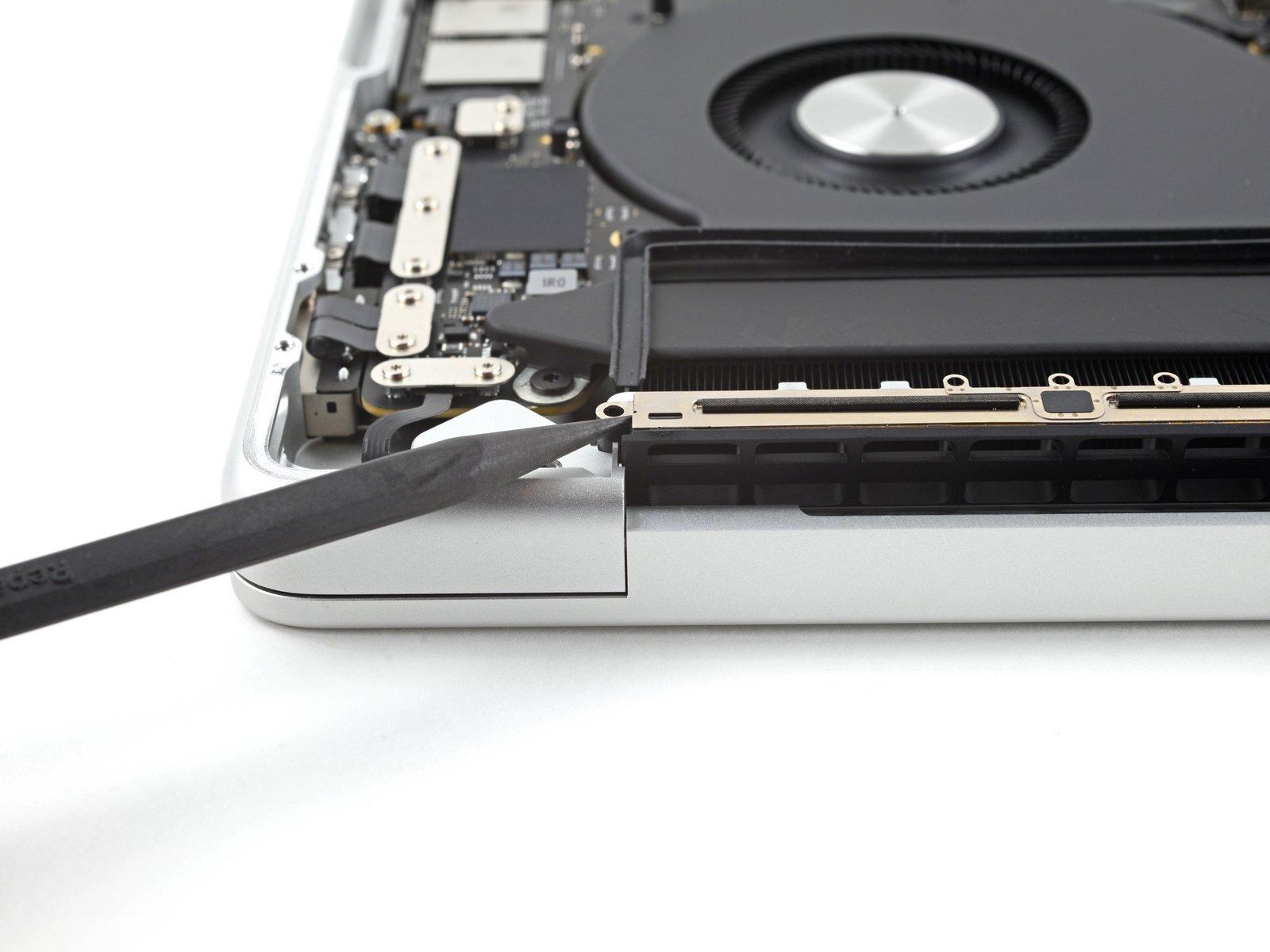

Dépose de la barre d’antenne
Insérer la pointe d’un spudger entre la barre d’antenne et le châssis, puis faire levier doucement pour la décoller. Avancer par petites pressions pour éviter de la déformer.

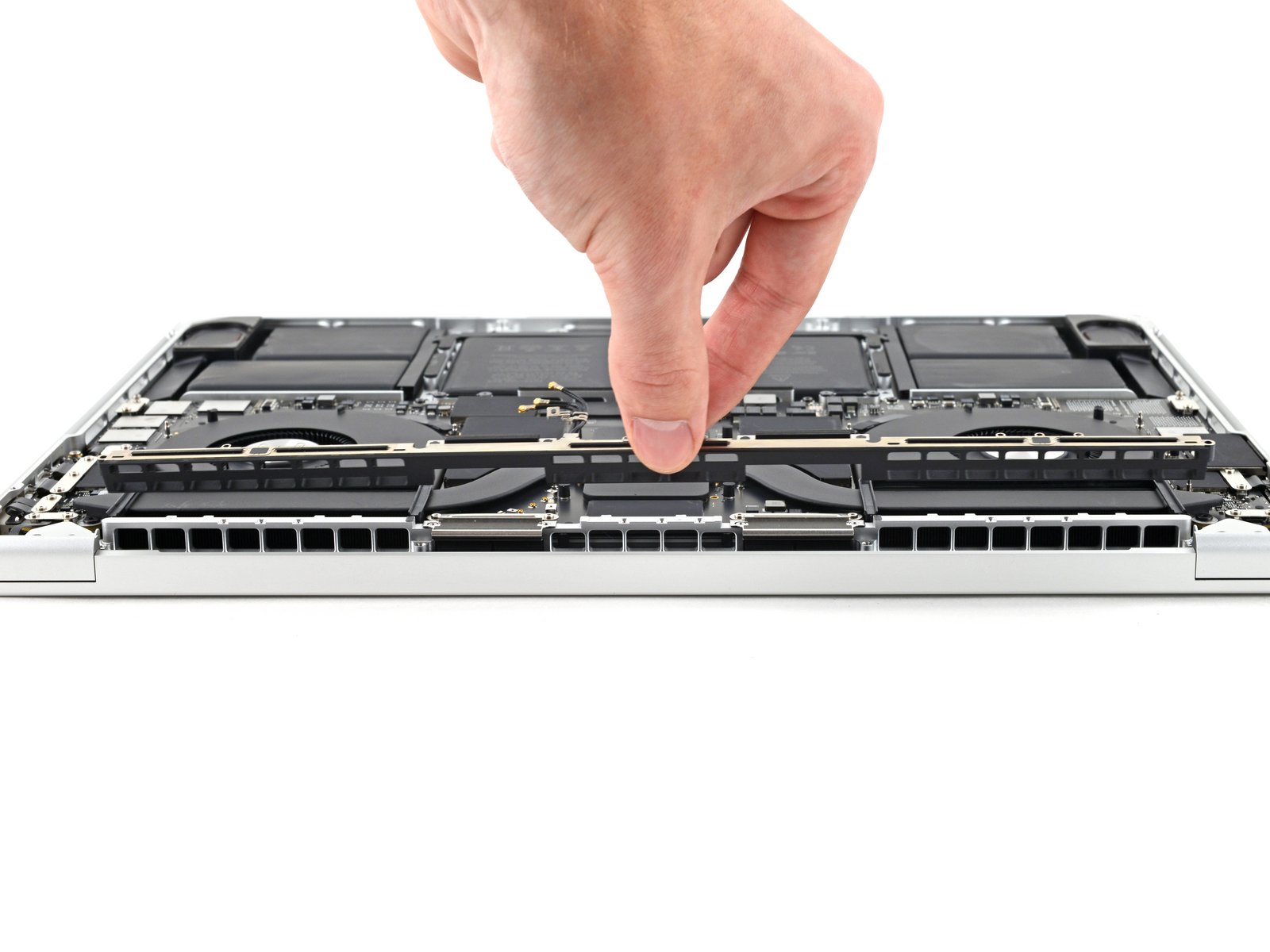

Retrait de la barre d’antenne
Tirer la barre d’antenne vers le haut, bien droit, pour la sortir du châssis. La réserver de côté avec ses vis et ses caches.

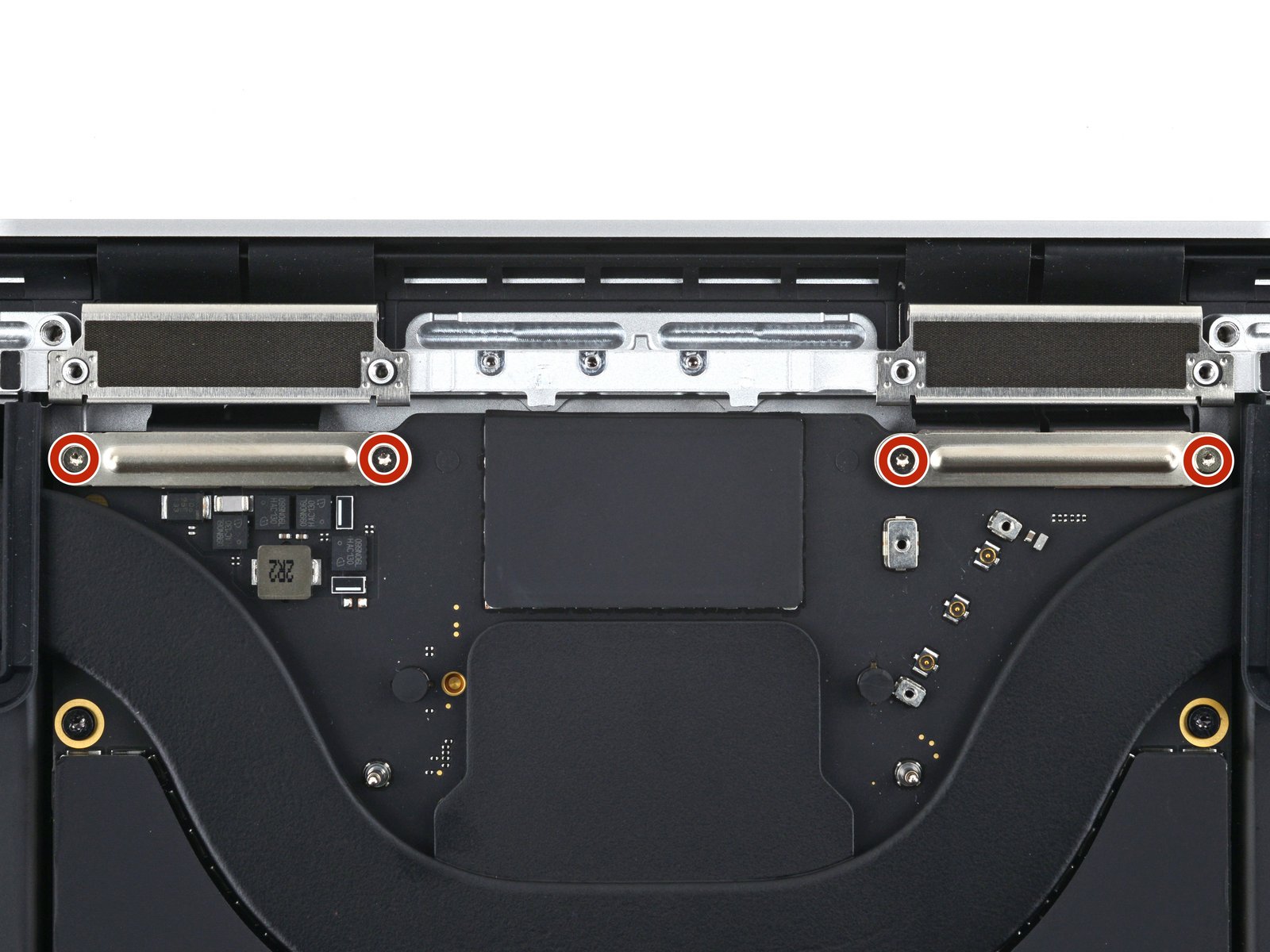

Dépose des caches des nappes écran
Retirer les quatre vis Torx T3 qui maintiennent les caches des nappes écran. Ces caches protègent les connecteurs du bloc écran sur la carte mère.

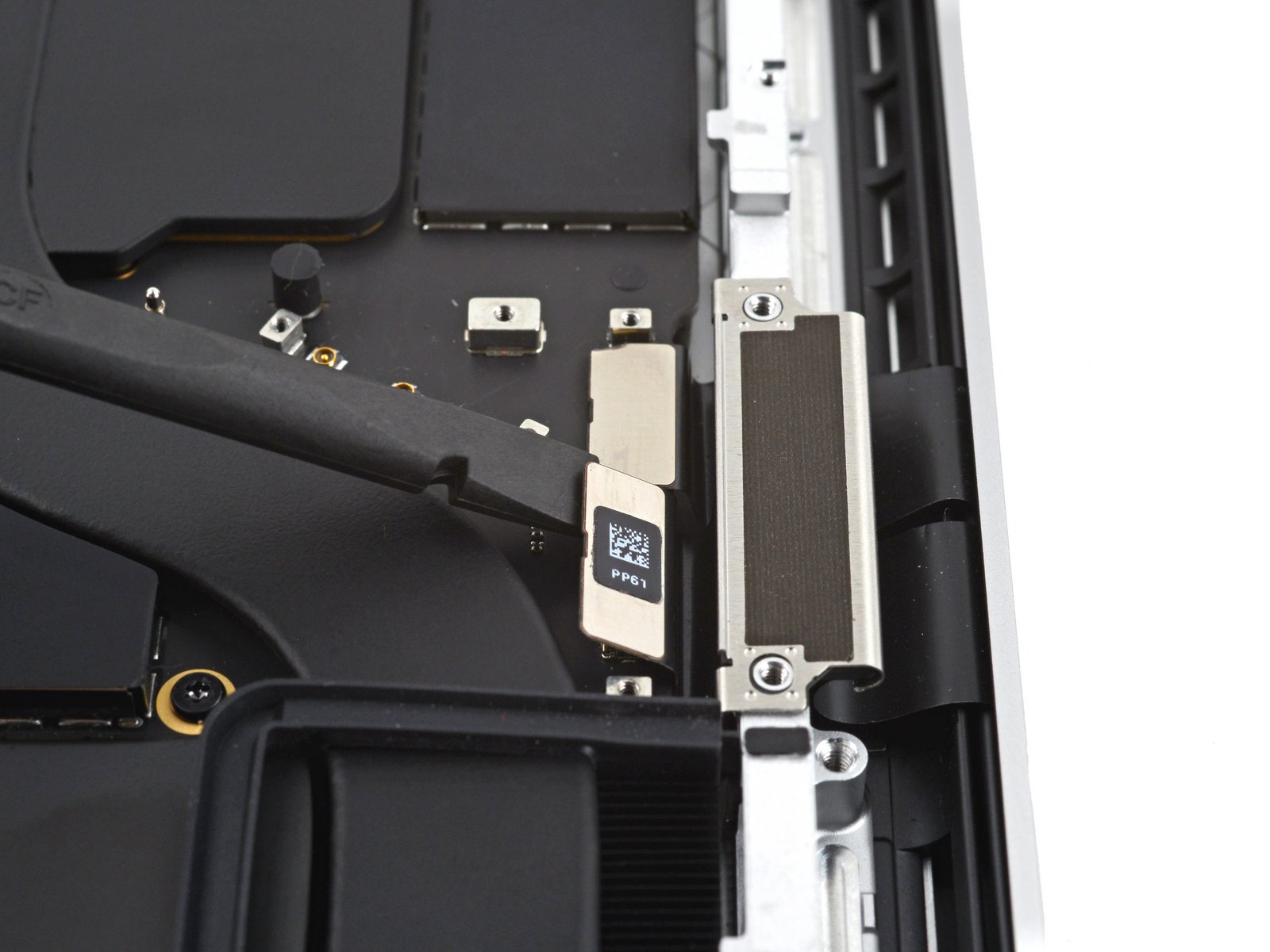

Déconnexion des nappes écran côté droit
Avec le côté plat d’un spudger, déclipser les deux connecteurs. Soulever chaque connecteur bien à plat, sans torsion.

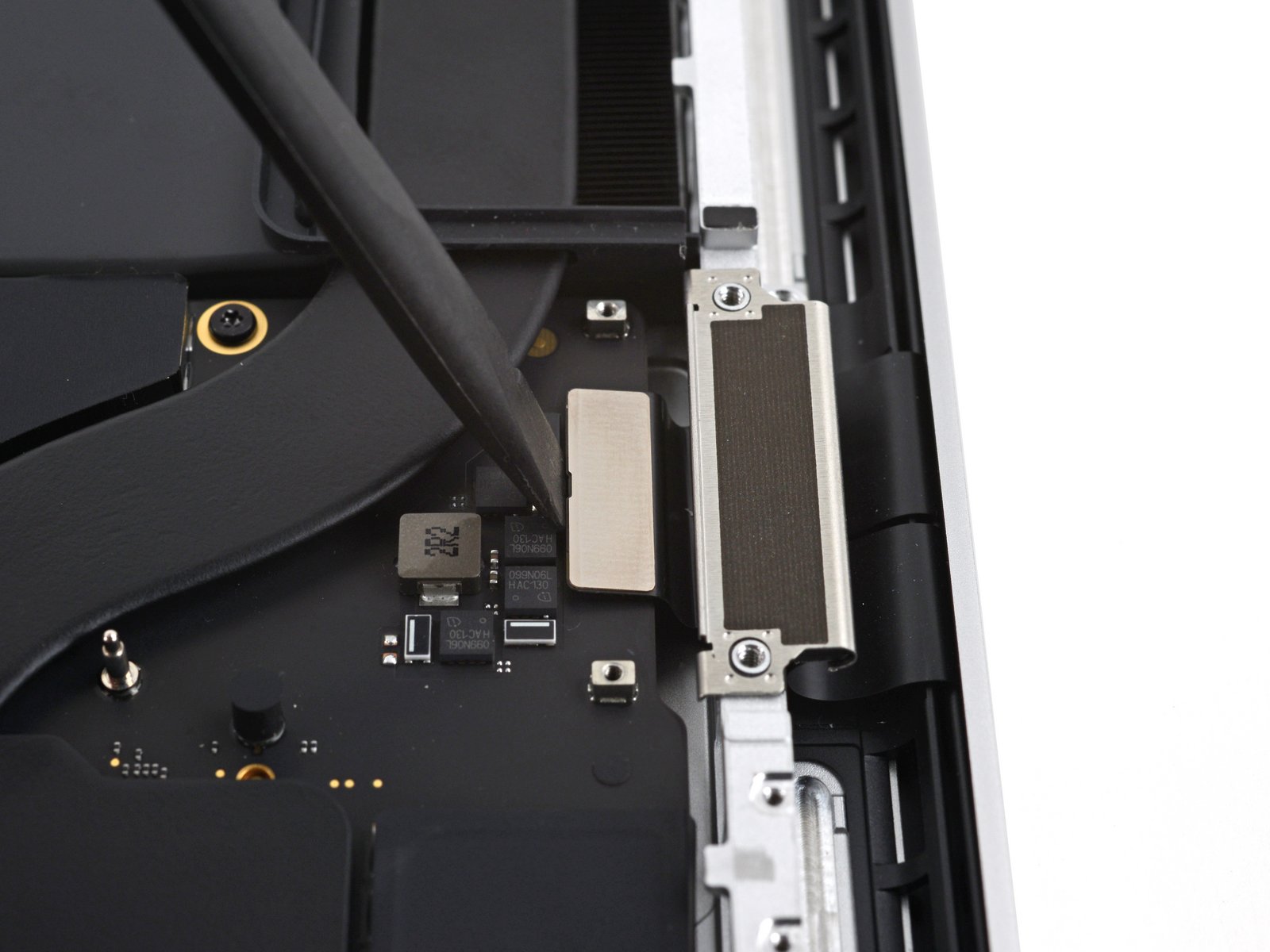

Déconnexion de la nappe écran côté gauche
Répéter l’opération pour le connecteur situé à gauche. Vérifier que les nappes sont libres avant de manipuler les charnières.

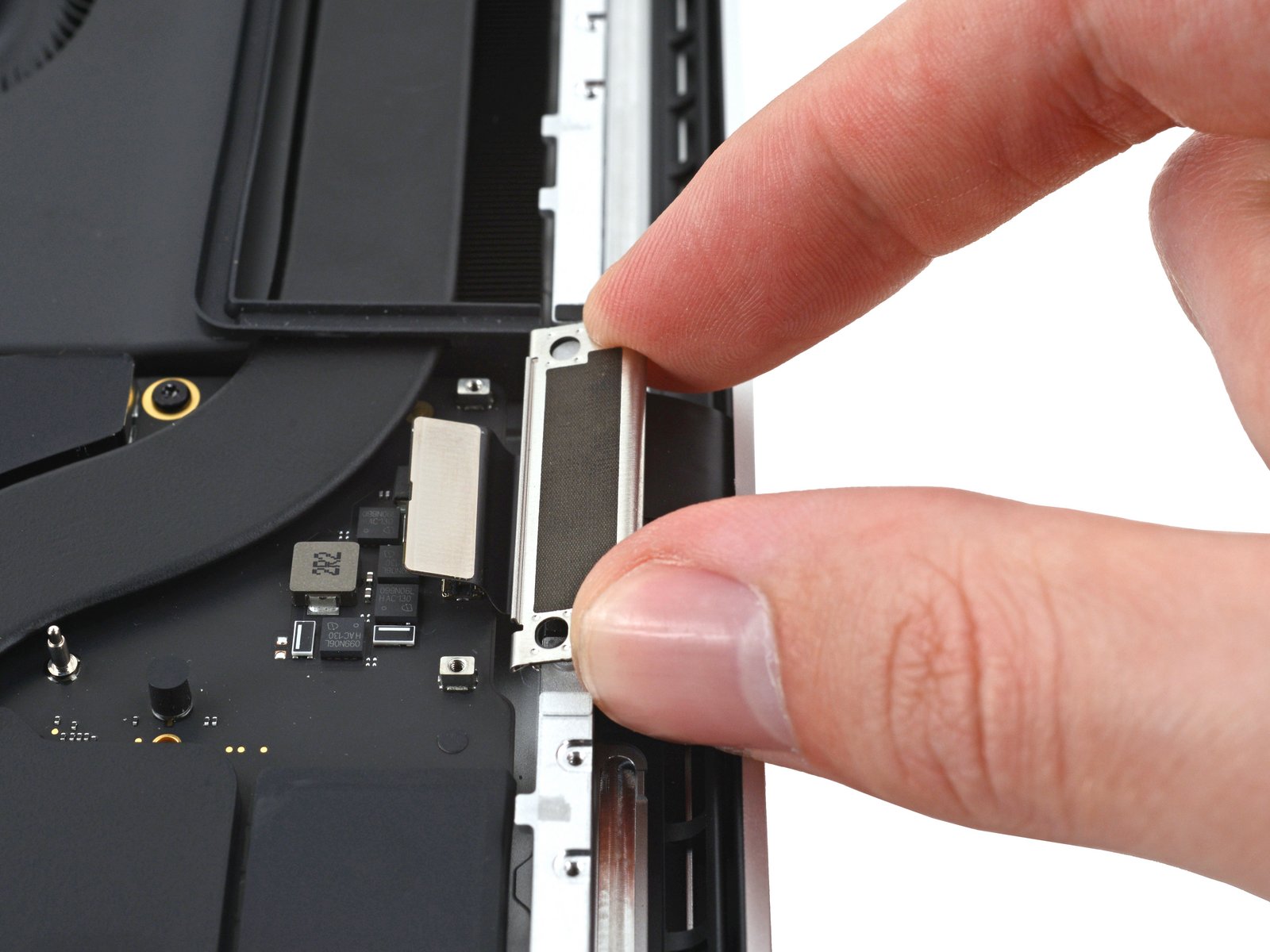

Retrait des supports de nappes écran
Soulever l’arrière du support de nappe écran pour libérer les petits clips qui le retiennent au châssis, puis le retirer. Procéder de la même manière de l’autre côté.

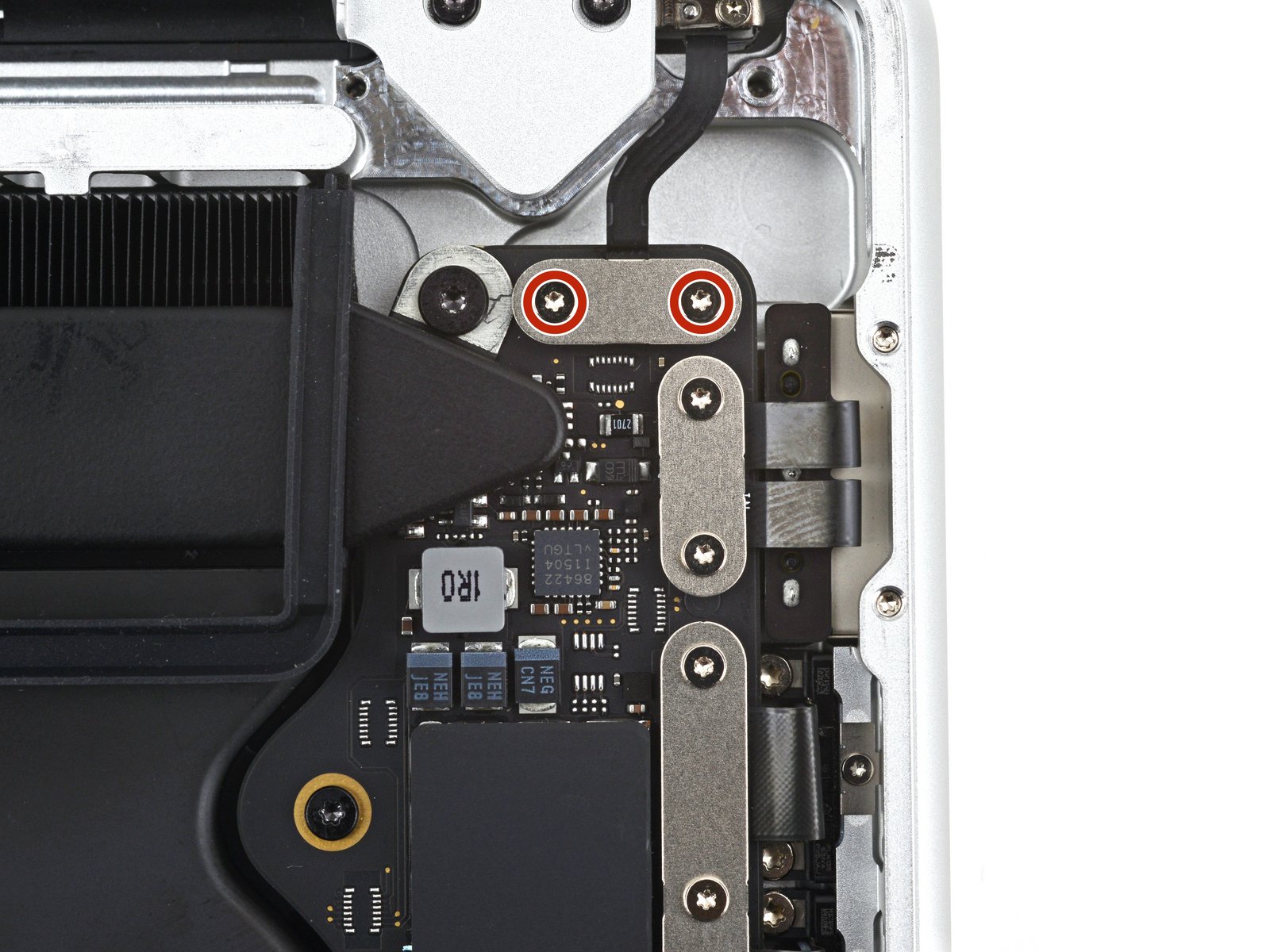

Dévissage du cache du capteur d’angle
Retirer les deux vis Torx T3 qui maintiennent le cache du capteur d’angle d’ouverture près de la charnière droite.

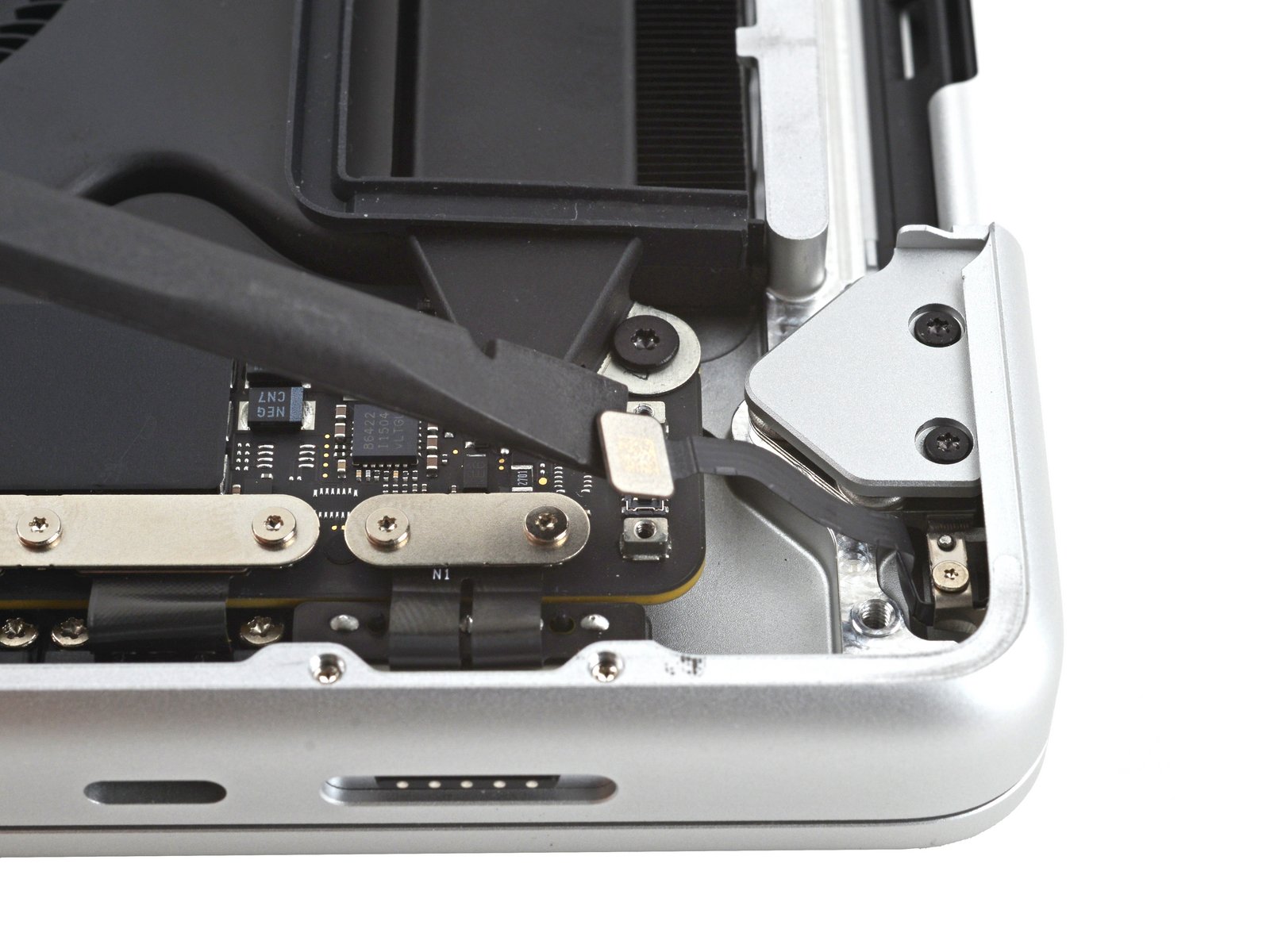

Déconnexion du capteur d’angle
Déclipser le connecteur du capteur d’angle avec le côté plat d’un spudger. Ce capteur doit être reconnecté correctement au remontage pour que la gestion de veille fonctionne normalement.

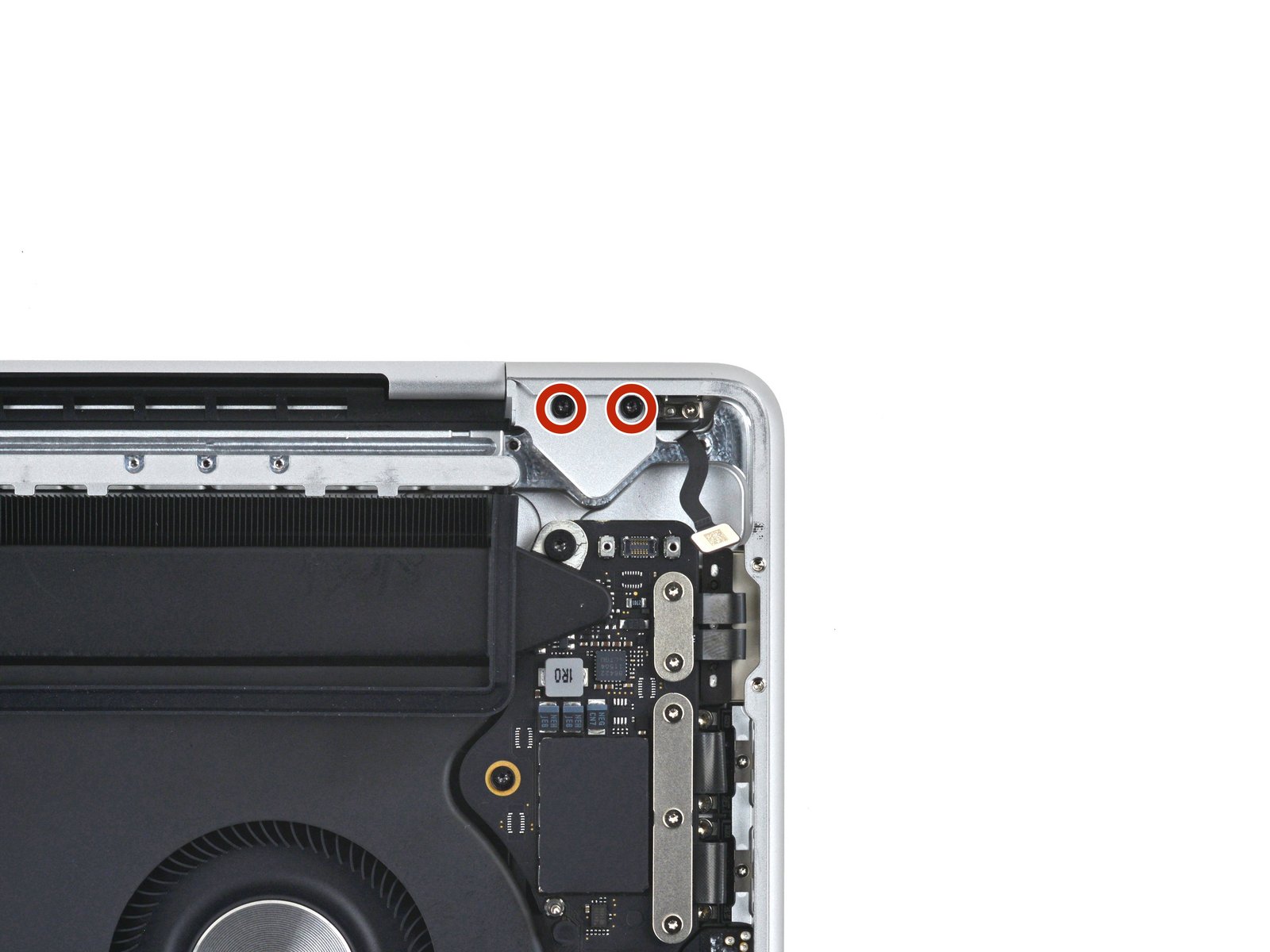

Dépose des caches de charnières
Retirer les deux vis Torx T5 de chaque cache de charnière, soit quatre vis au total, puis déposer les caches.

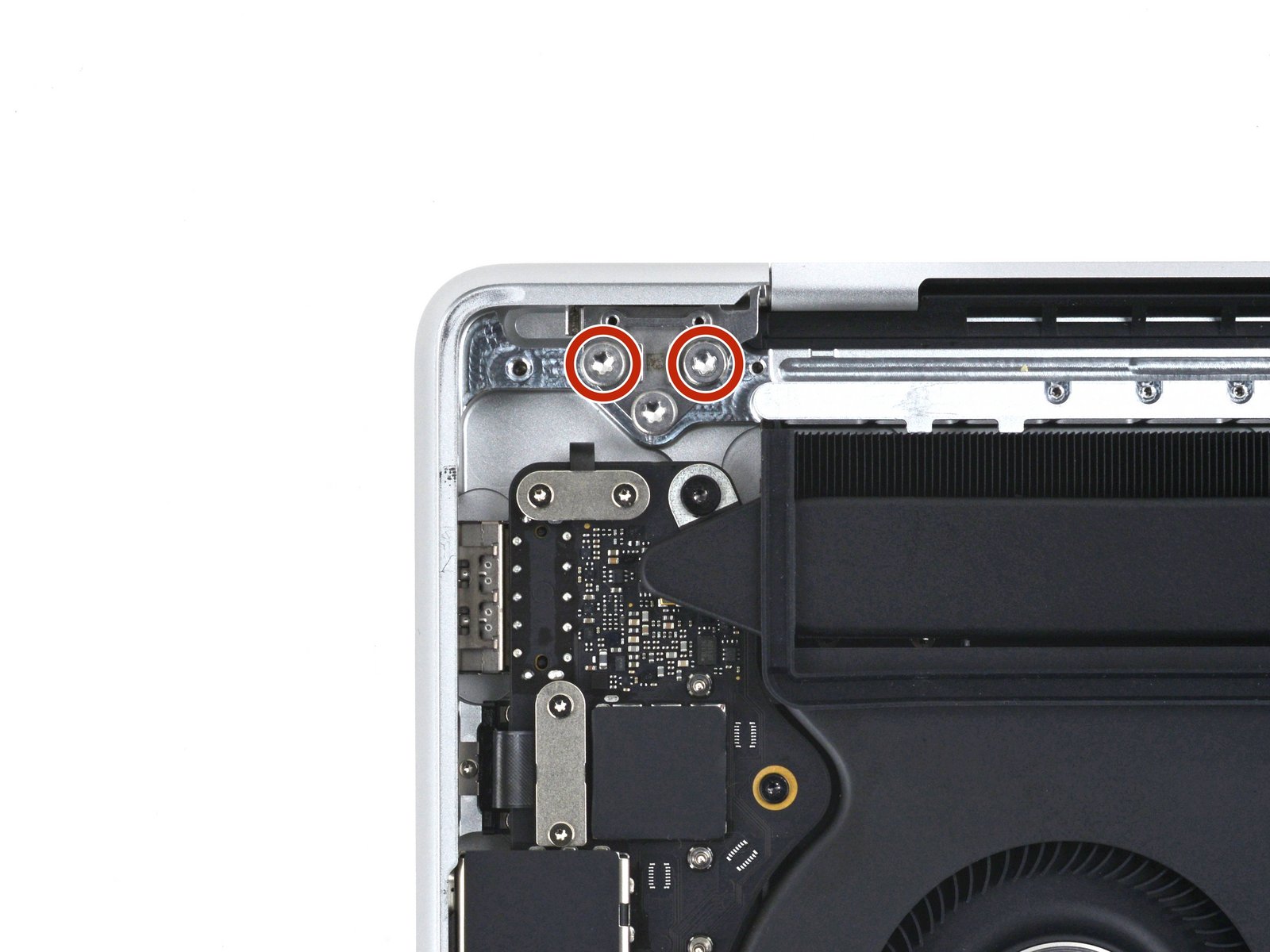

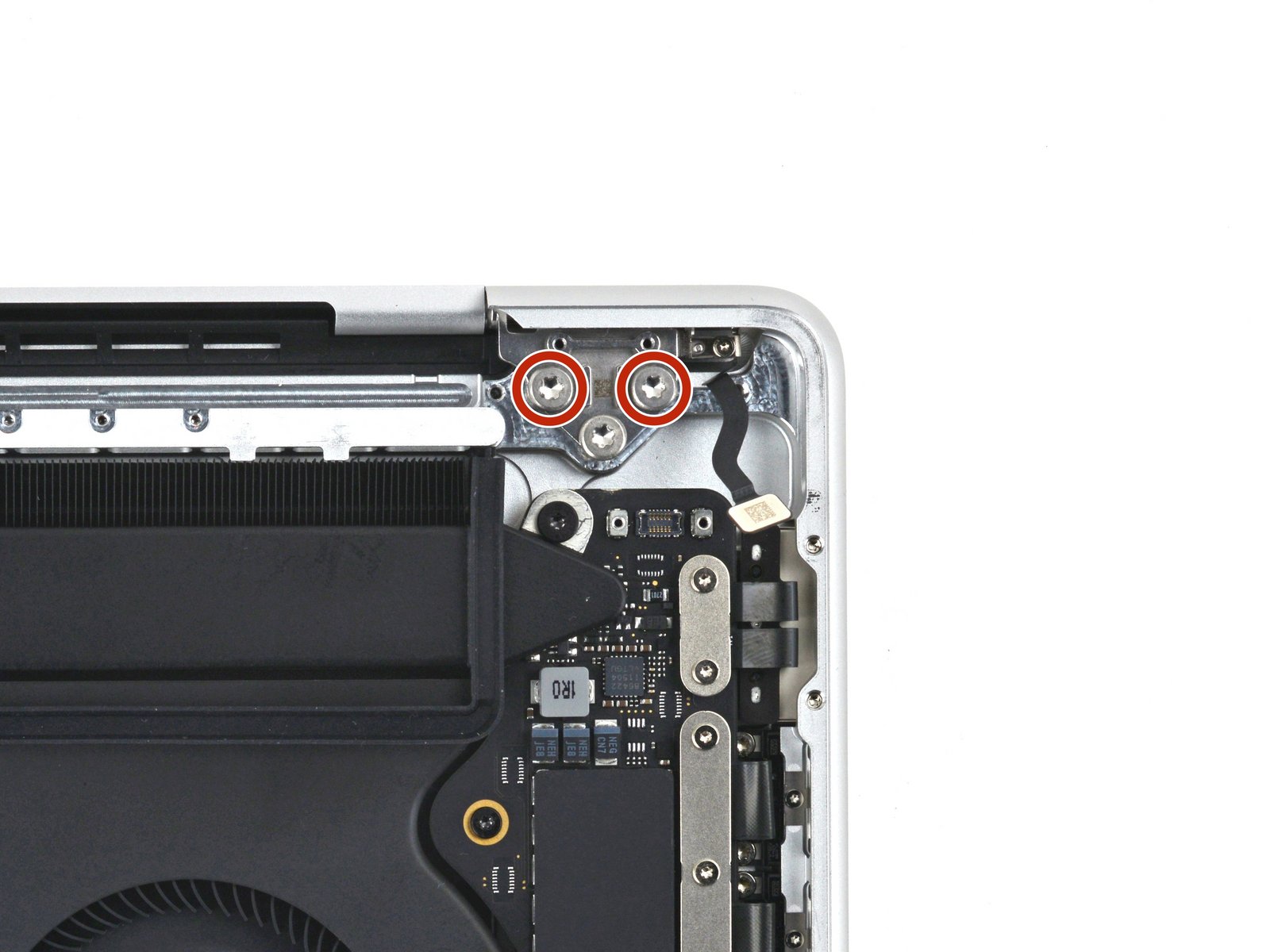

Retrait partiel des vis de charnières
Retirer deux vis Torx T8 sur chaque charnière, soit quatre vis au total. Laisser une vis en place sur chaque charnière pour maintenir encore l’écran au châssis pendant la préparation.

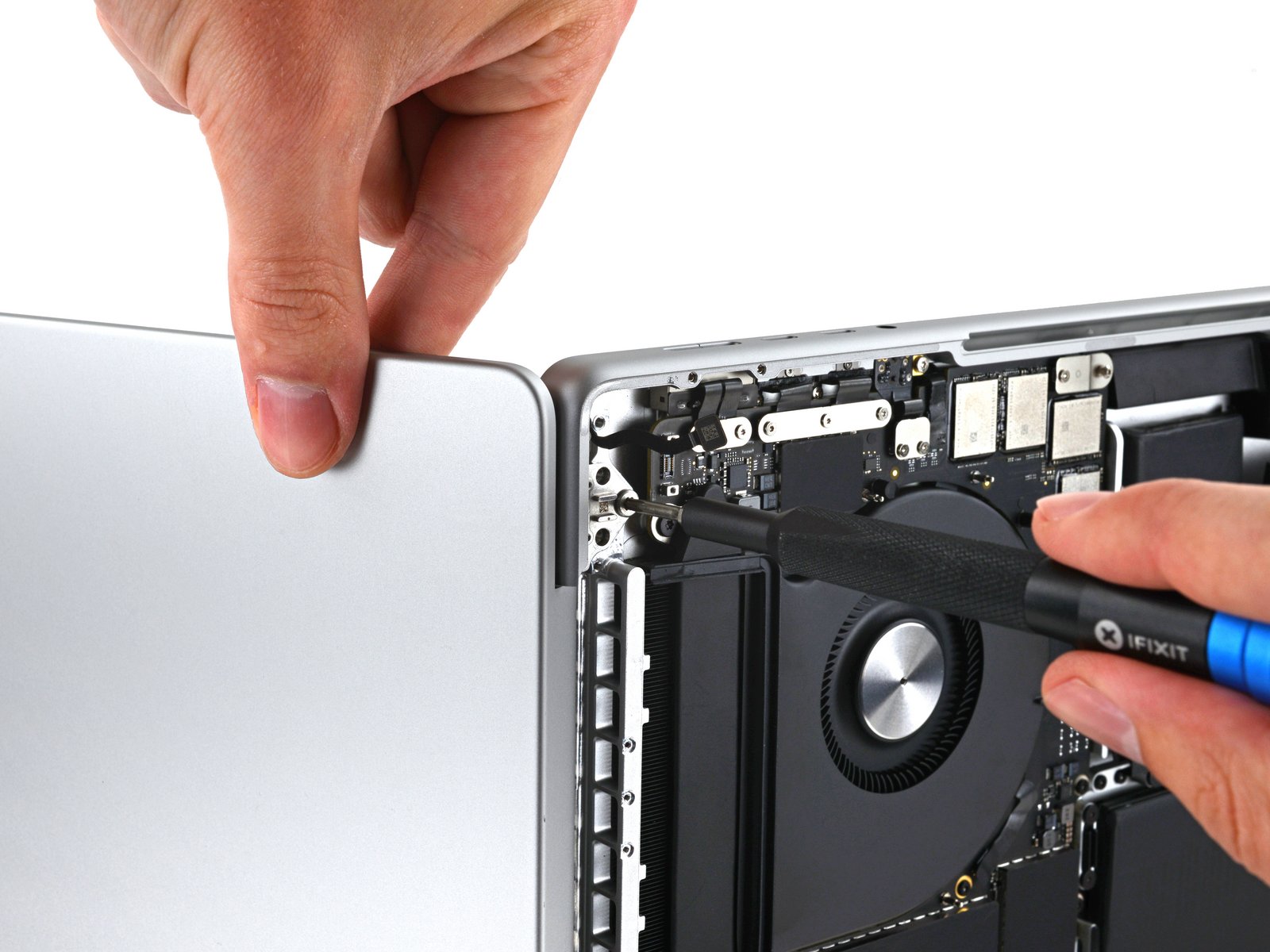

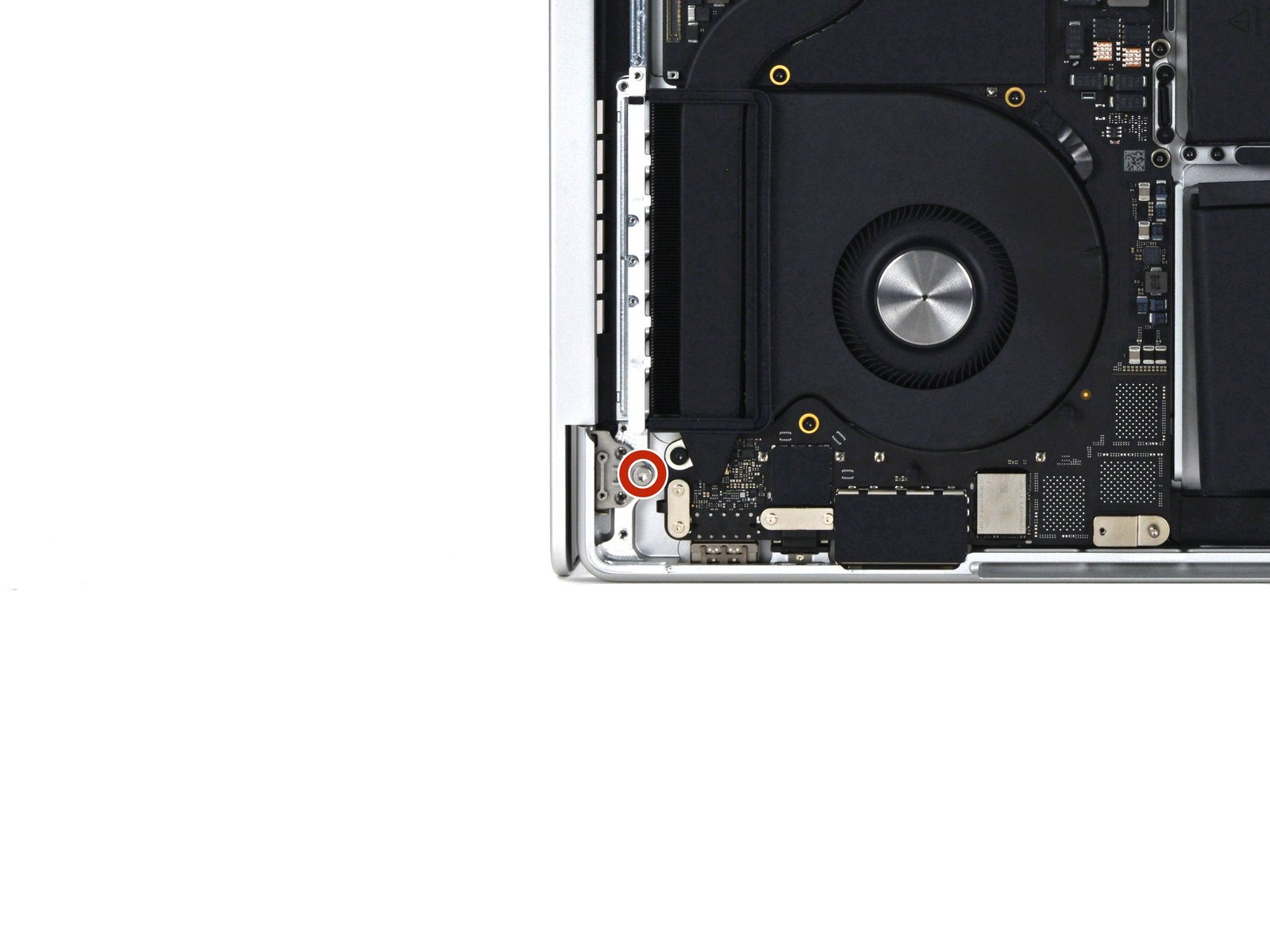

Retrait des dernières vis de charnières
Maintenir fermement l’écran et le corps du MacBook, puis retirer les deux dernières vis Torx T8. Retirer la vis la plus haute en dernier pour garder un meilleur contrôle de l’ensemble.

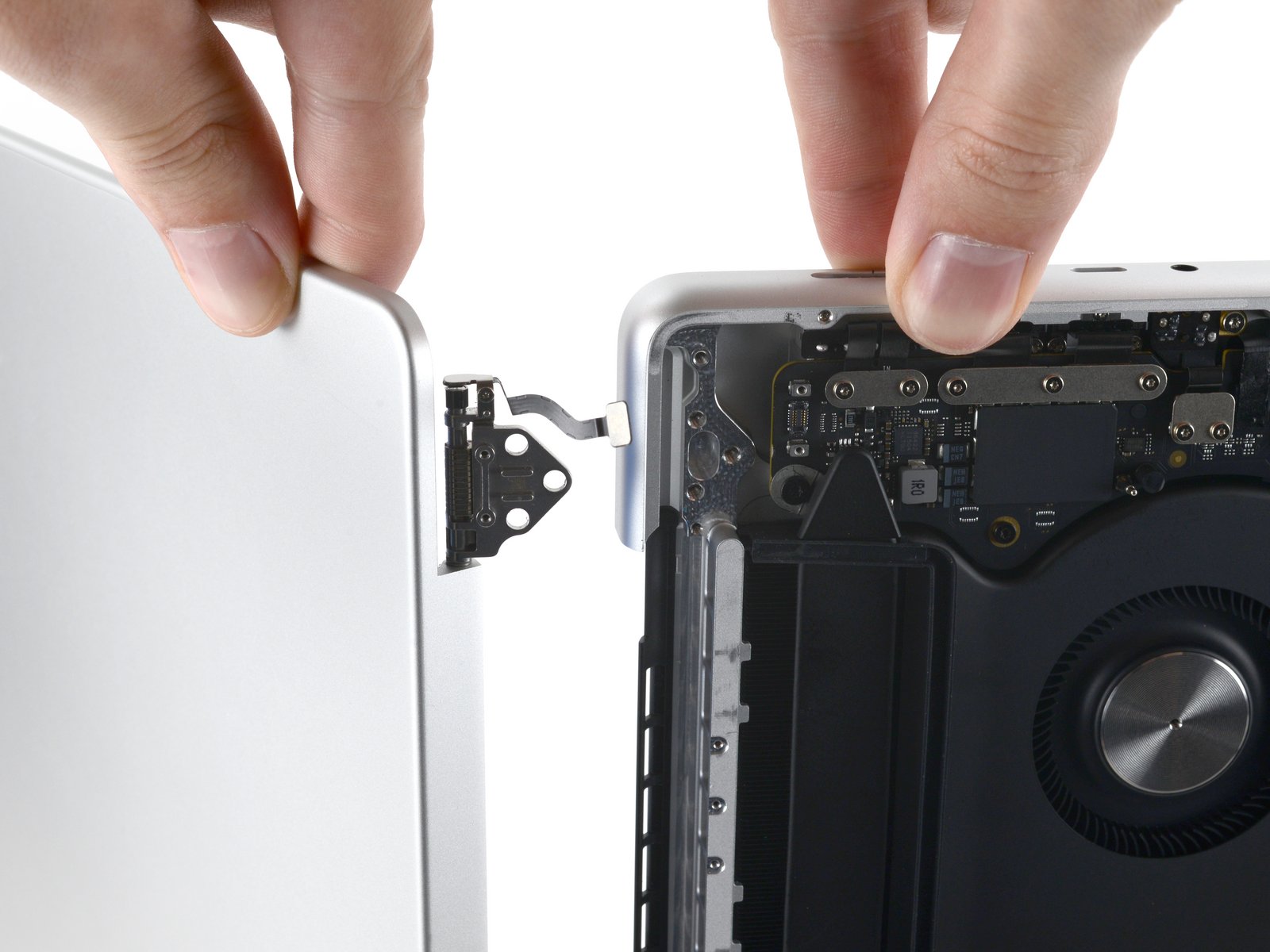

Séparation du bloc écran
Garder une main sur l’écran et une main sur le châssis. Rapprocher légèrement les deux parties pour sortir les charnières de leurs logements, puis séparer le bloc écran du MacBook.

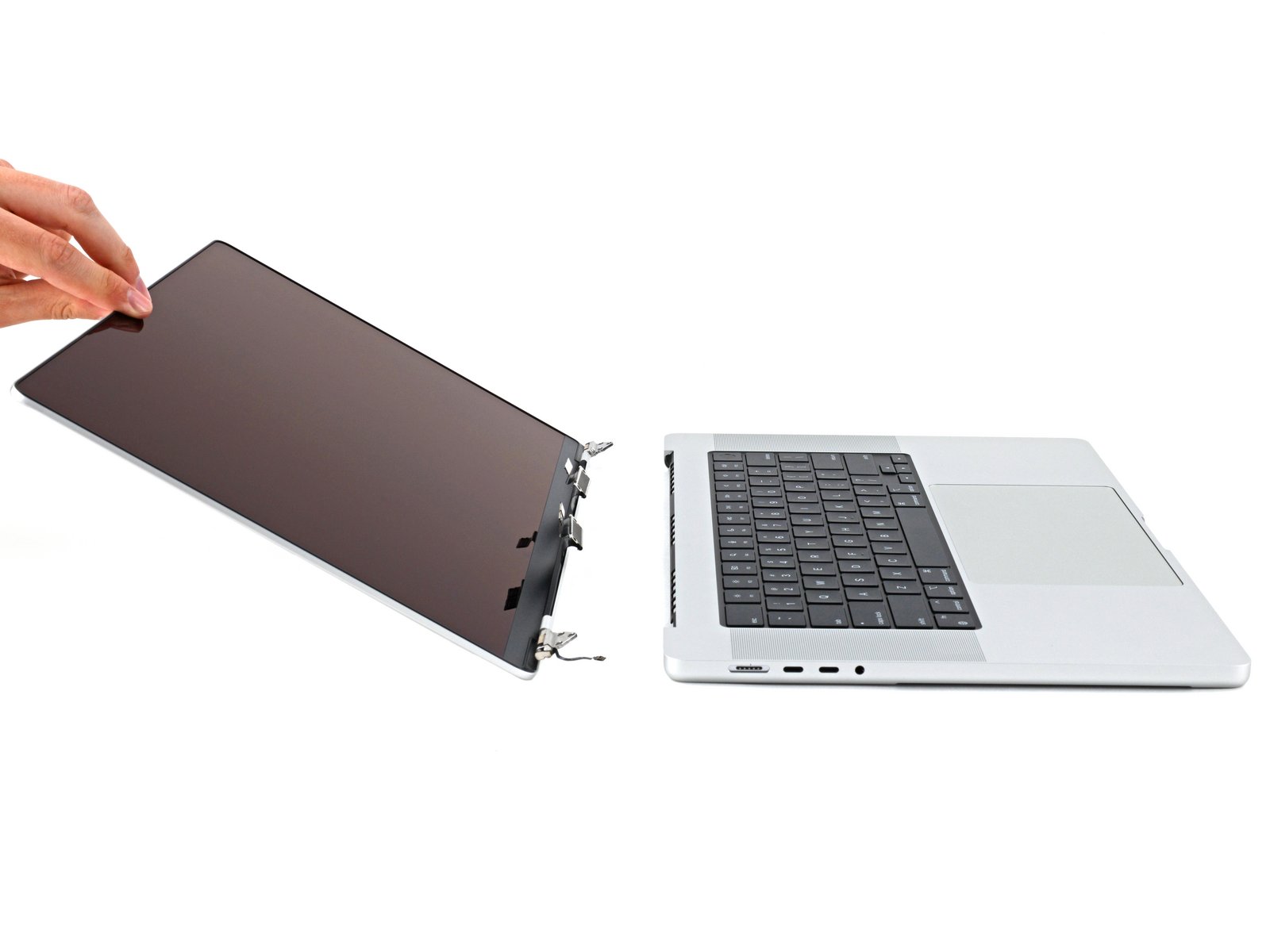

Préparation du nouvel écran
Retirer l’ancien écran. Si le nouvel ensemble écran n’est pas livré avec le capteur d’angle déjà installé, transférer le support et le capteur depuis l’ancien écran avant le remontage.
Remontage et contrôle final
Pour remonter le MacBook Pro, reprendre les opérations en sens inverse. Avant de remonter le couvercle de fond, vérifier que les nappes écran sont bien clipsées, que le capteur d’angle est reconnecté, que la barre d’antenne est correctement positionnée et qu’aucune vis n’a été inversée. Tester l’affichage, la webcam, le Wi‑Fi, le Bluetooth, la mise en veille à la fermeture de l’écran et la charge avant le remontage définitif.
