Remplacement du témoin de charge sur un MacBook 13 pouces (A1278, 2012)

Cette petite pièce située sur le côté gauche du châssis du MacBook 13 pouces de 2012 permet de surveiller l’état général de la batterie. Elle indique, grâce à des codes de clignotement spécifiques, le niveau de charge et les éventuels dysfonctionnements. Si la batterie ne se charge plus, cet indicateur peut vous en avertir.

Pour plus d’informations sur les clignotements de la batterie du MacBook, consultez notre tutoriel dédié : Indications clignotement batterie MacBook.

Votre batterie clignote en vert et ne se charge plus ?

Le problème peut venir du câble témoin de charge. Cet élément essentiel au fonctionnement de la batterie assure aussi la mise en veille du MacBook grâce à son capteur de champ magnétique. Lors de la fermeture de l’écran, le petit aimant sur le bord gauche entre en contact avec ce capteur, déclenchant la mise en veille. Si cette pièce est défectueuse, elle peut causer des dysfonctionnements de charge, voire empêcher totalement la recharge de la batterie.

Ce tutoriel vous guidera étape par étape pour remplacer l’indicateur de charge du MacBook A1278 de 2012.

Outils nécessaires :

Tournevis triwing n°1
Tournevis cruciforme
Décapeur thermique (si besoin)

Pièce requise :

Câble témoin d’indicateur batterie/capteur de mise en veille

Précautions avant intervention :
Déchargez-vous de toute électricité statique.
Débranchez l’alimentation secteur et la batterie.
Notez que toute ouverture de matériel Apple annule la garantie constructeur et se fait sous votre propre responsabilité.
Protégez le dessus du MacBook, car l’aluminium est un matériau tendre qui se raye facilement.

Étapes du démontage :

Ouverture du MacBook :

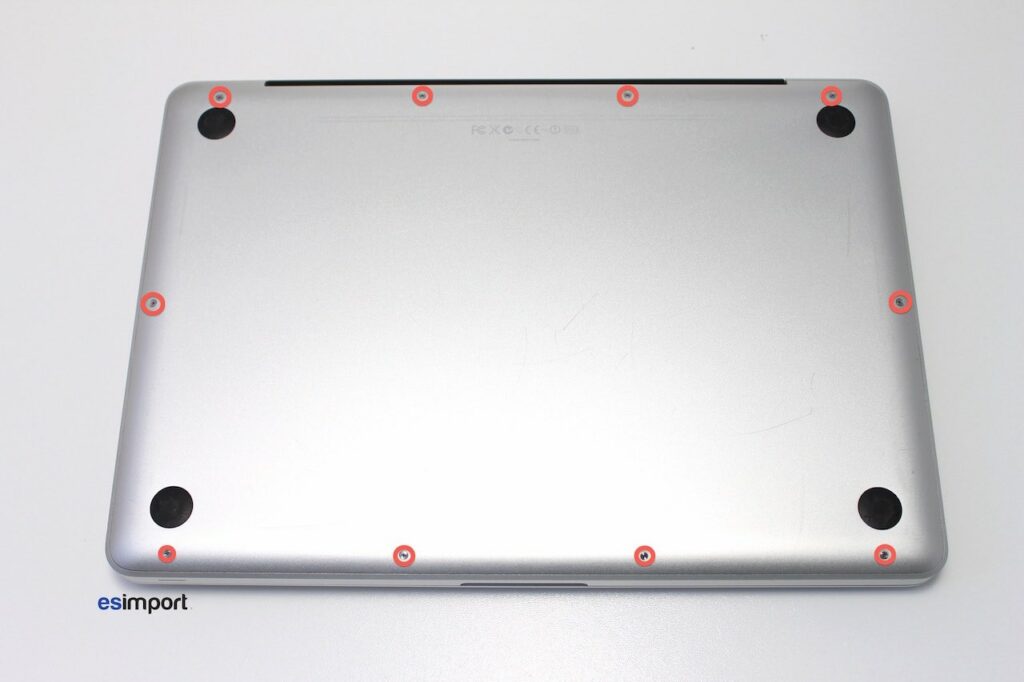

Retirez les 10 vis du couvercle inférieur à l’aide du tournevis adapté. Ces vis sont spécifiques ; en cas de perte, un kit de remplacement est disponible:



Dépose de la batterie :
Dévissez les 2 vis maintenant la batterie avec le tournevis triwing, puis retirez-la délicatement:

Dépose de la carte-mère :

Consultez le tutoriel dédié pour démonter la carte-mère d’un macbook A1278 avant de poursuivre.

Retrait de l’indicateur de charge : Dévissez les 3 vis fixant le témoin d’indicateur de charge à l’aide du tournevis cruciforme:

Décollez la nappe fixée au châssis. Si elle résiste, utilisez un décapeur thermique pour ramollir l’adhésif:

Récupération du bouton (si nécessaire) ; si le bouton n’est pas livré avec la pièce de rechange, récupérez délicatement celui placé sur l’ancien témoin:



Remontage :

Le remontage se fait en suivant les étapes dans l’ordre inverse. Prenez soin de bien fixer chaque pièce et reconnecter correctement les nappes pour éviter tout dysfonctionnement.
