Changer l’écran d’un Macbook pro 17 pouces 2009
mise à jour: 31/10/24
Ce tutoriel vous guidera pas à pas pour le changement de l’écran sur un MacBook pro 17 A1297.
Il est possible sur ce modèle de ne changer que la dalle LCD, mais lorsque l’écran du macbook est « poly-traumatisé » (écran défectueux, surface vitrée brisée, coque présentant des impacts), il est souvent préférable de changer l’ensemble écran complet c’est à dire avec la coque en alu. Cela présente le double avantage de réparer le MacBook, et de le rénover sur le plan esthétique.
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Commencer par protéger le dessus du macbook :
Dévisser avec le tournevis cruciforme, les 10 vis de la coque du macbook indiquées ci-dessous. Bien noter leur position, celles-ci étant de tailles différentes :
Déconnecter la batterie, le câble wifi, caméra et le câble LVDS (vidéo). Utiliser le spudger pour ne pas endommager les connecteurs :
Avec le tournevis cruciforme, dévisser les 2 vis de maintien du câble LVDS de l’écran du macbook:
Dévisser les 2 vis du berceau des antennes wifi/bluetooth. Avec le spudger, déconnecter chaque antenne et déposer le berceau :
Dévisser la vis de maintien des câbles caméra et wifi/bluetooth :
Disposer le MacBook ouvert à 90° sur la tranche d’une table.

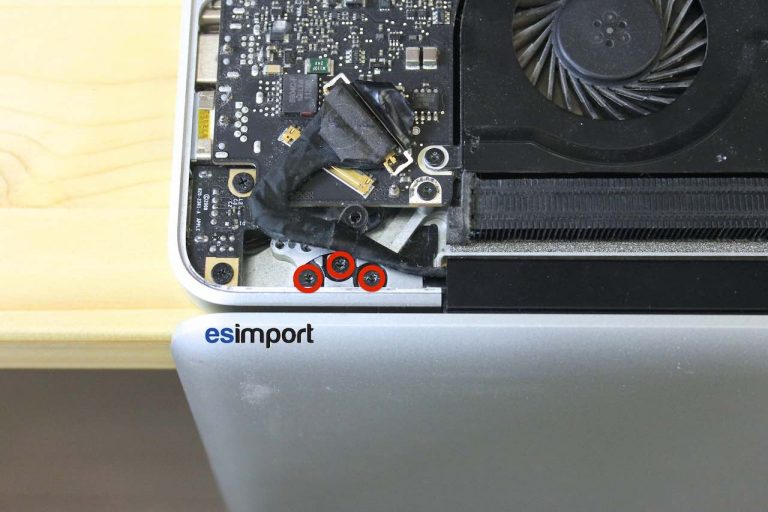

Avec le tournevis torx 6, dévisser les 3 vis des charnières du coté gauche :
Faire de même sur le coté droit :
L’ensemble-écran peut désormais être retiré du châssis.
Le remplacer par le nouveau et effectuer des tests avant remontage final du macbook pro 15 pouces
