remplacement de l’écran sur un MacBook Pro 13 pouces 2020
mise à jour : 10/05/2026
Remplacement de l’écran MacBook Pro A2289
MacBook Pro A2289 : ce modèle utilise un ensemble Retina complet avec dalle, caméra, antennes et charnières intégrées. En cas d’écran fissuré, d’affichage noir, de lignes verticales ou de rétroéclairage défaillant, la réparation se fait généralement par remplacement de l’ensemble écran complet. Il n’est pas possible de changer la dalle LCD séparément.
Cette intervention demande l’ouverture du MacBook, en ayant pris soin au préalable de déconnecter la batterie, de libérer les nappes écran et de déposer les vis de charnières. Le démontage doit être réalisé avec méthode, car les câbles d’écran, les antennes et les connecteurs internes sont fragiles.
Source technique complémentaire : guide iFixit de remplacement de l’écran du MacBook Pro 13 pouces 2020.
Dépose du couvercle de fond

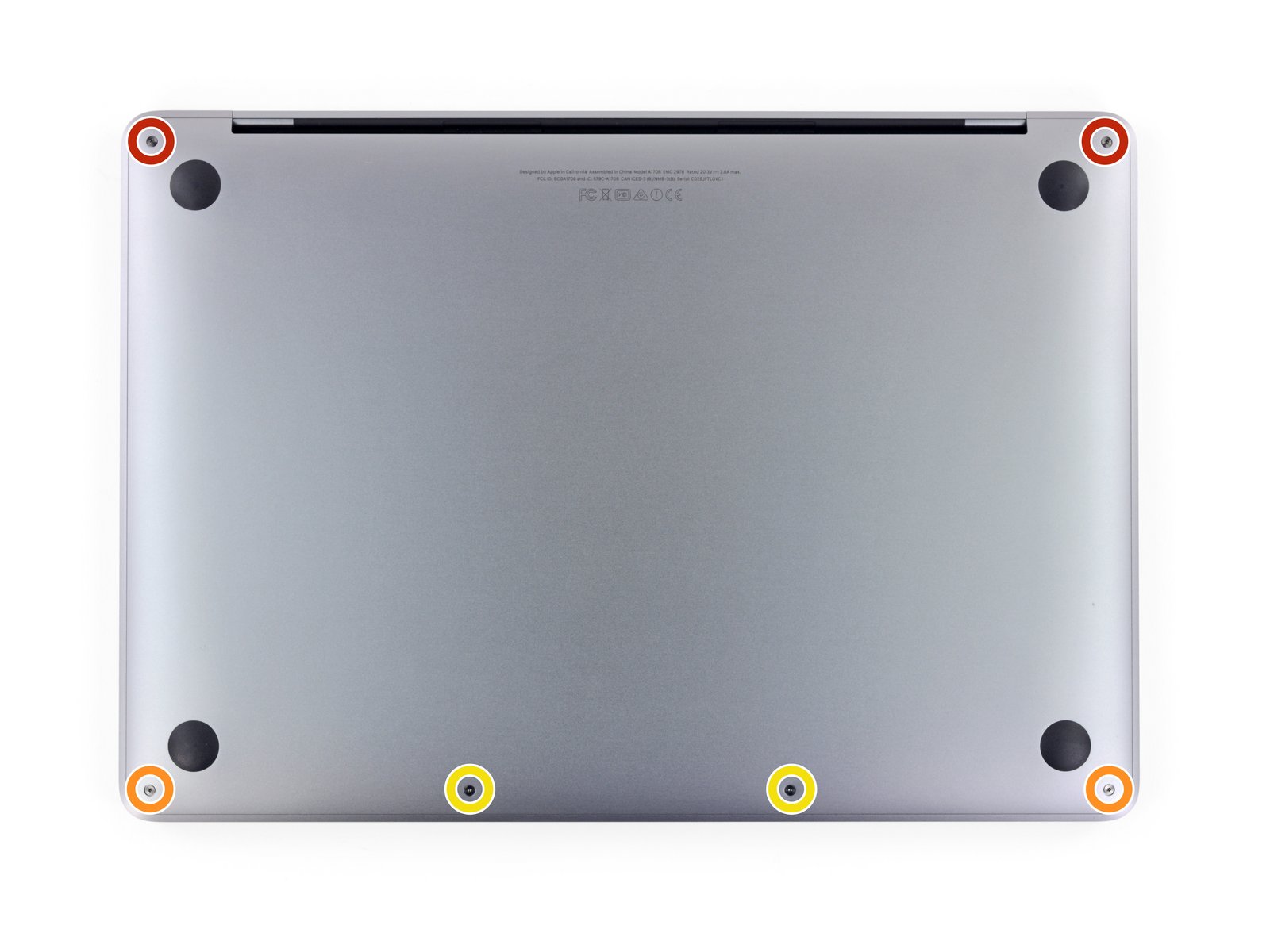

Avant toute intervention, le MacBook doit être éteint, débranché et posé sur une surface propre. Le capot inférieur est retiré avec un tournevis pentalobe adapté, puis les clips du châssis sont déclipsés sans torsion excessive.
Mise hors tension de la carte-mère

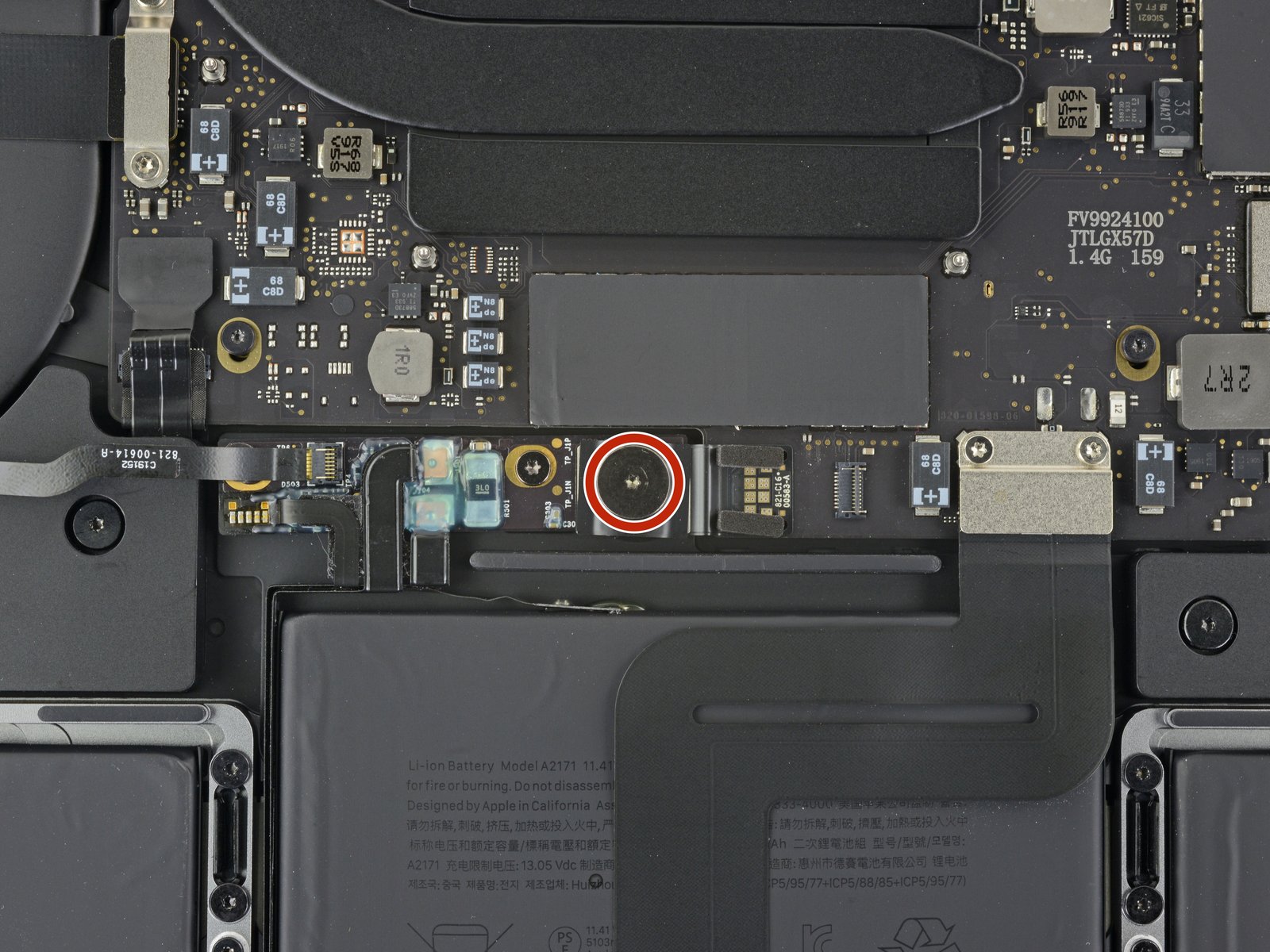

Après le retrait du capot inférieur, mettez la carte-mère hors tension avant tout démontage interne. Dévissez la vis Torx qui maintient le contact du connecteur de batterie sur la carte-mère, puis soulevez légèrement ce contact afin qu’il ne touche plus son emplacement. Cette isolation évite d’alimenter la carte-mère pendant la manipulation des nappes, des caches et de l’ensemble écran:
Démontage de l’antenne Wi-Fi
Avant de retirer l’écran, il faut libérer l’antenne Wi-Fi et les câbles qui passent près des charnières. Travaillez dans l’ordre, sans tirer sur les nappes ni sur les câbles coaxiaux.

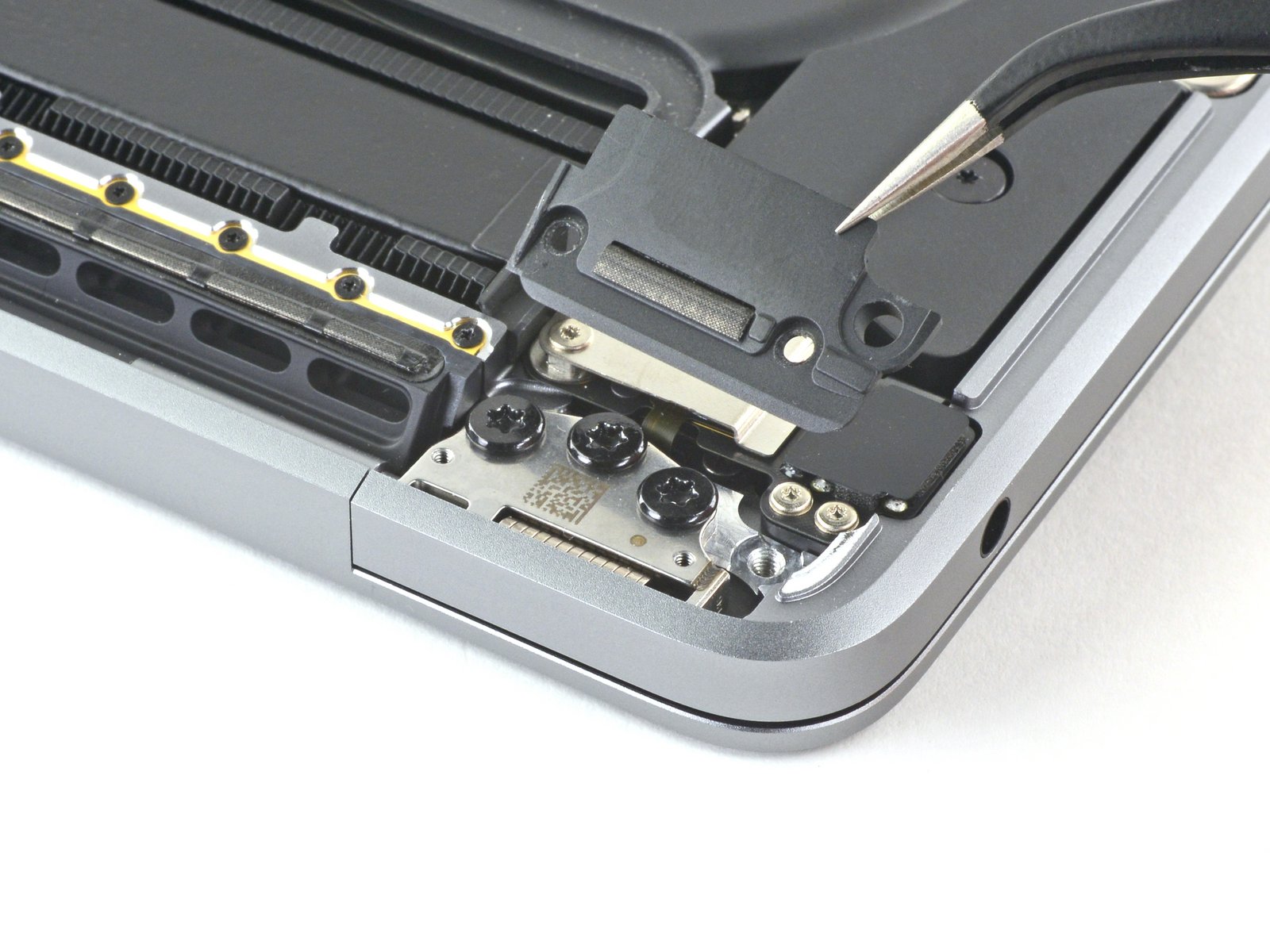

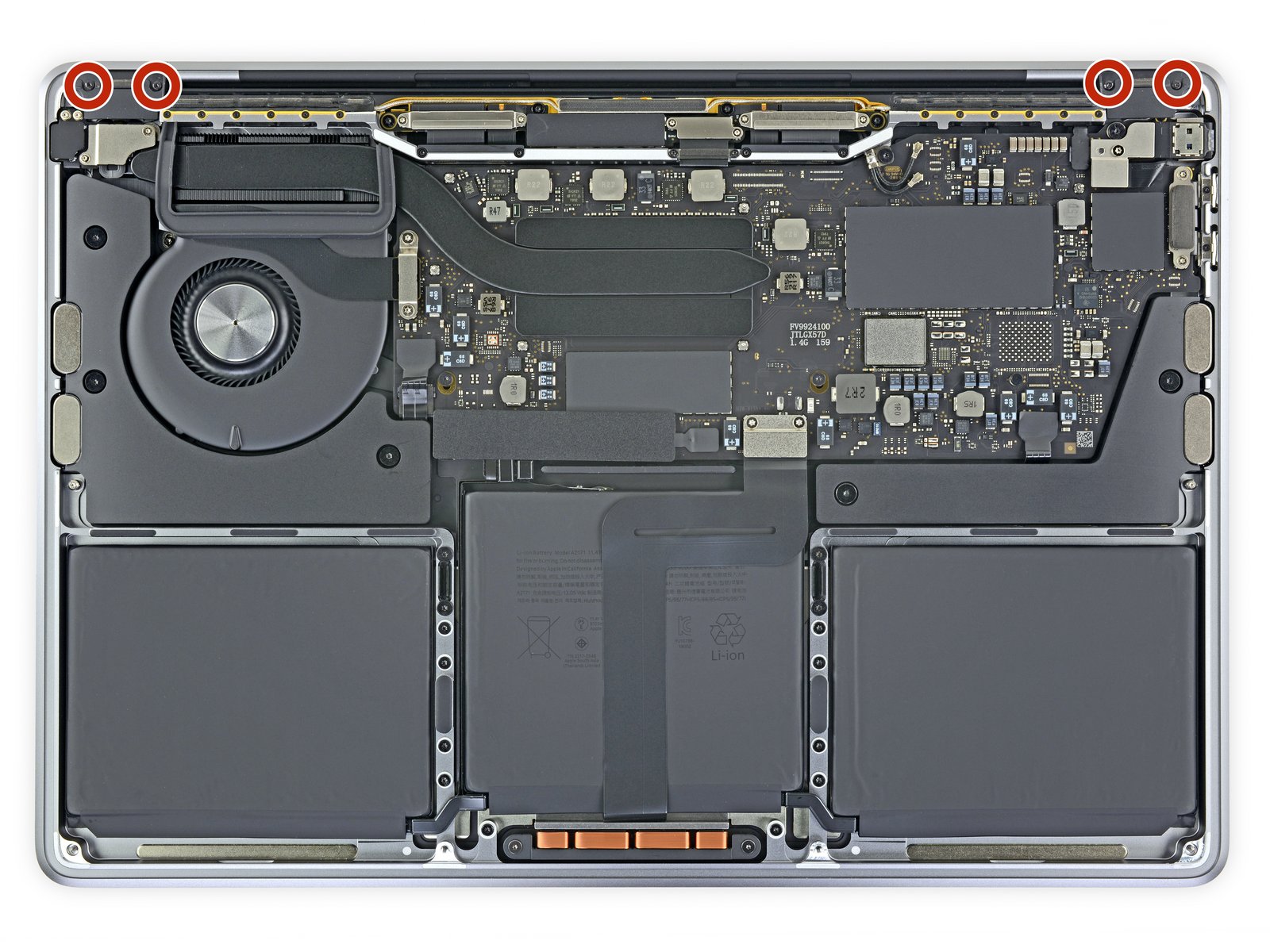

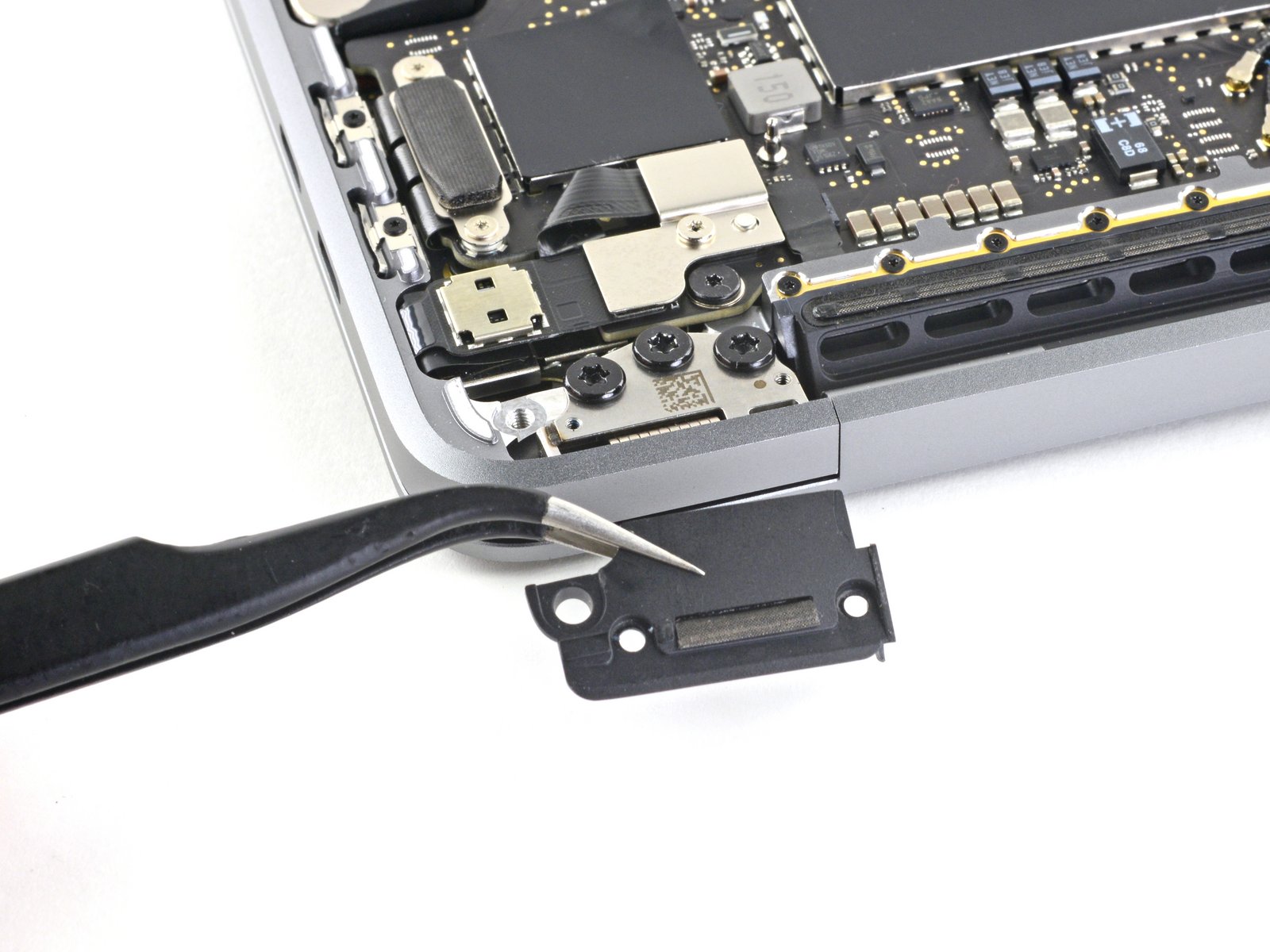

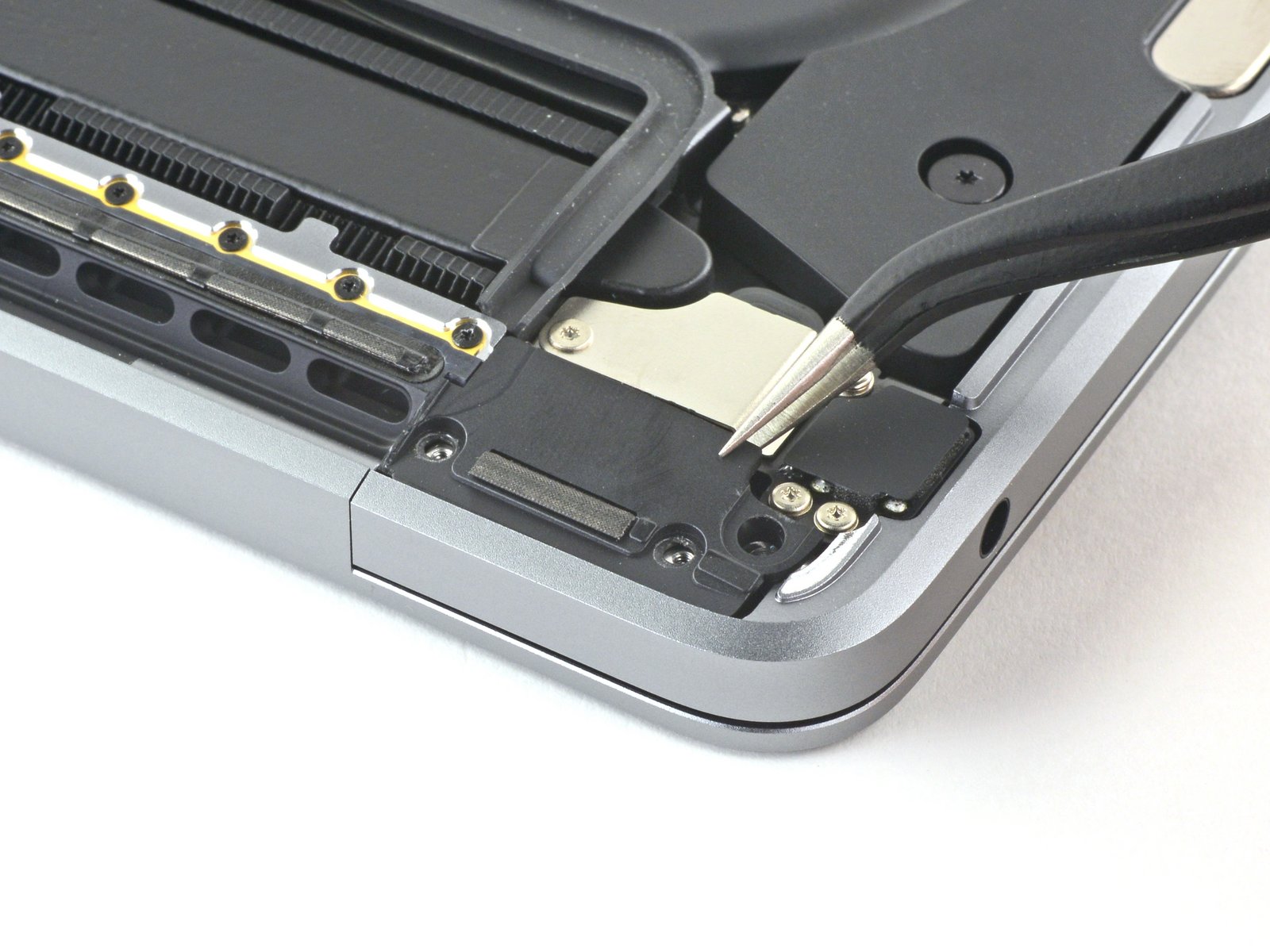

Retirez d’abord les quatre vis Torx T3 qui maintiennent les caches plastiques au-dessus des charnières, puis déposez les deux caches.

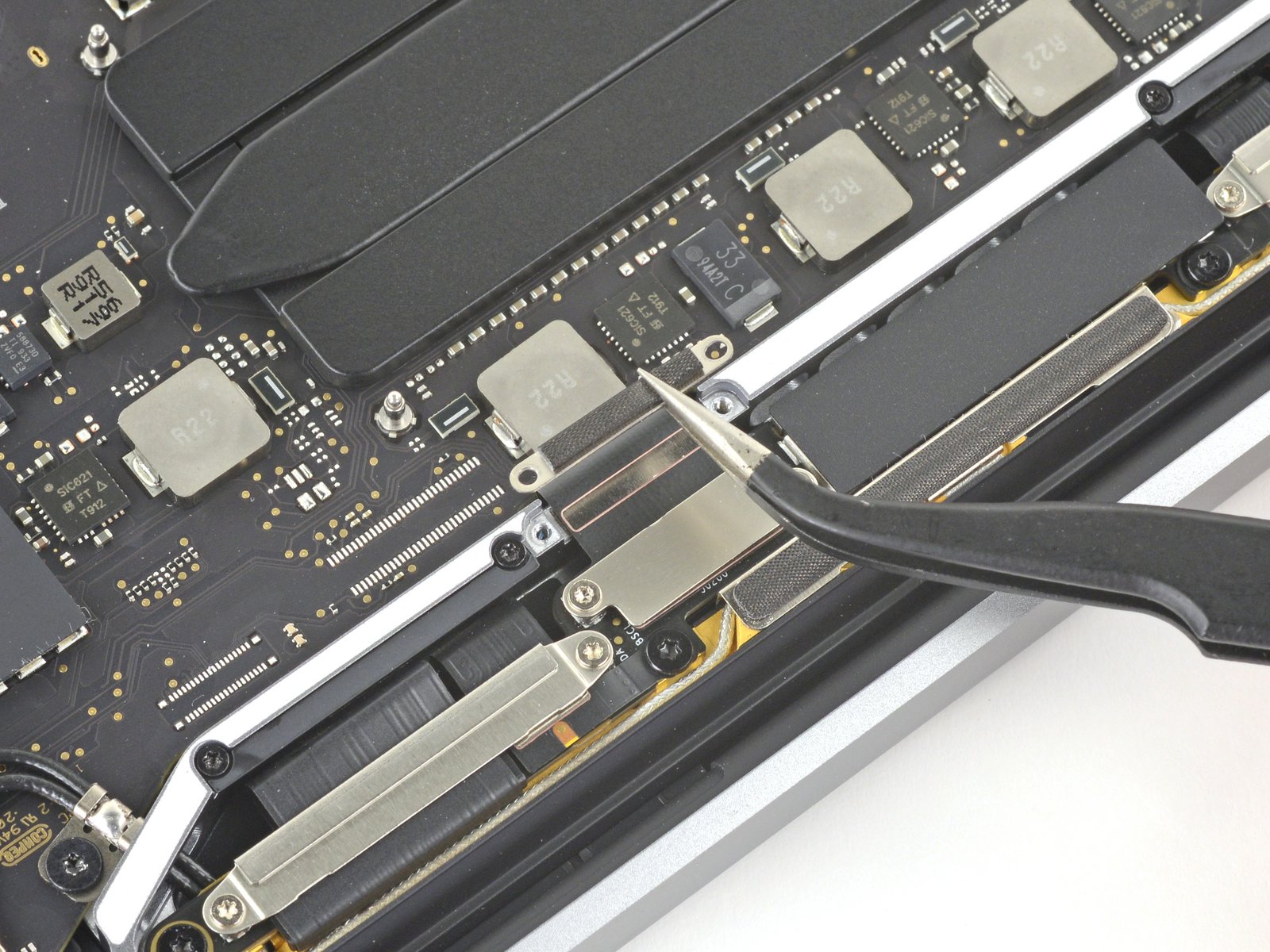

Retirez ensuite le bouclier principal de la nappe écran : deux vis Torx T3 maintiennent le cache métallique, qui peut ensuite être soulevé.

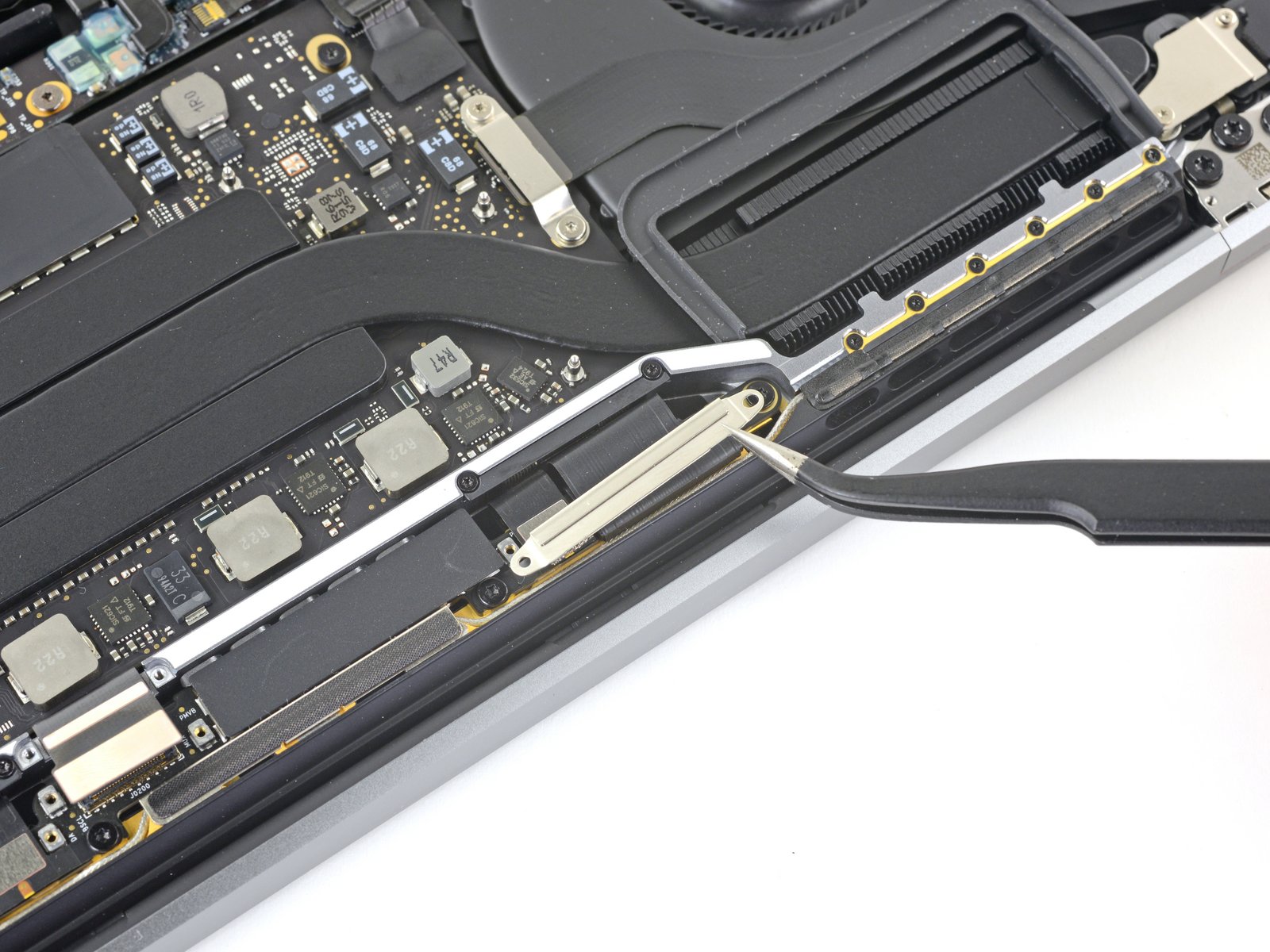

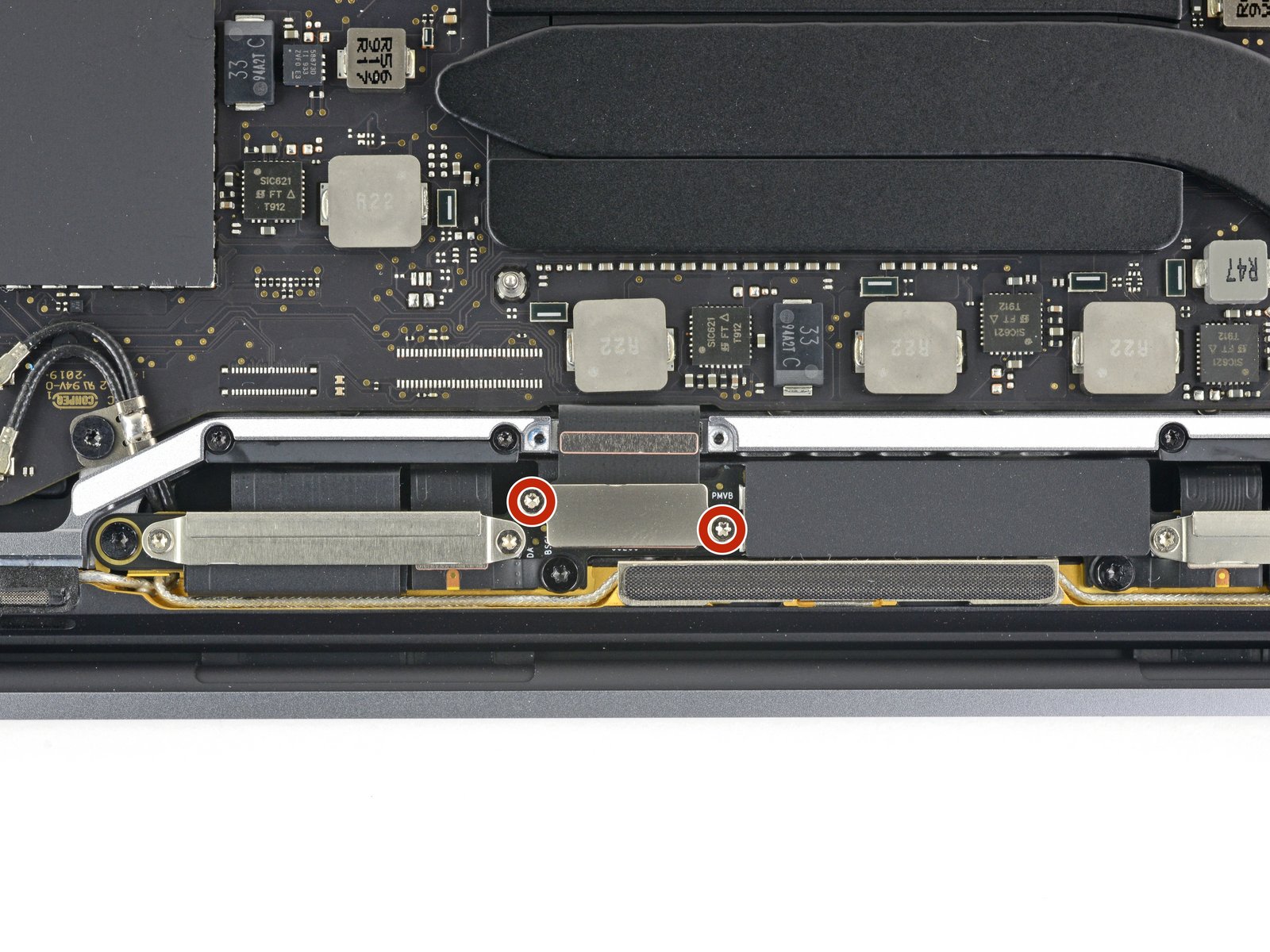

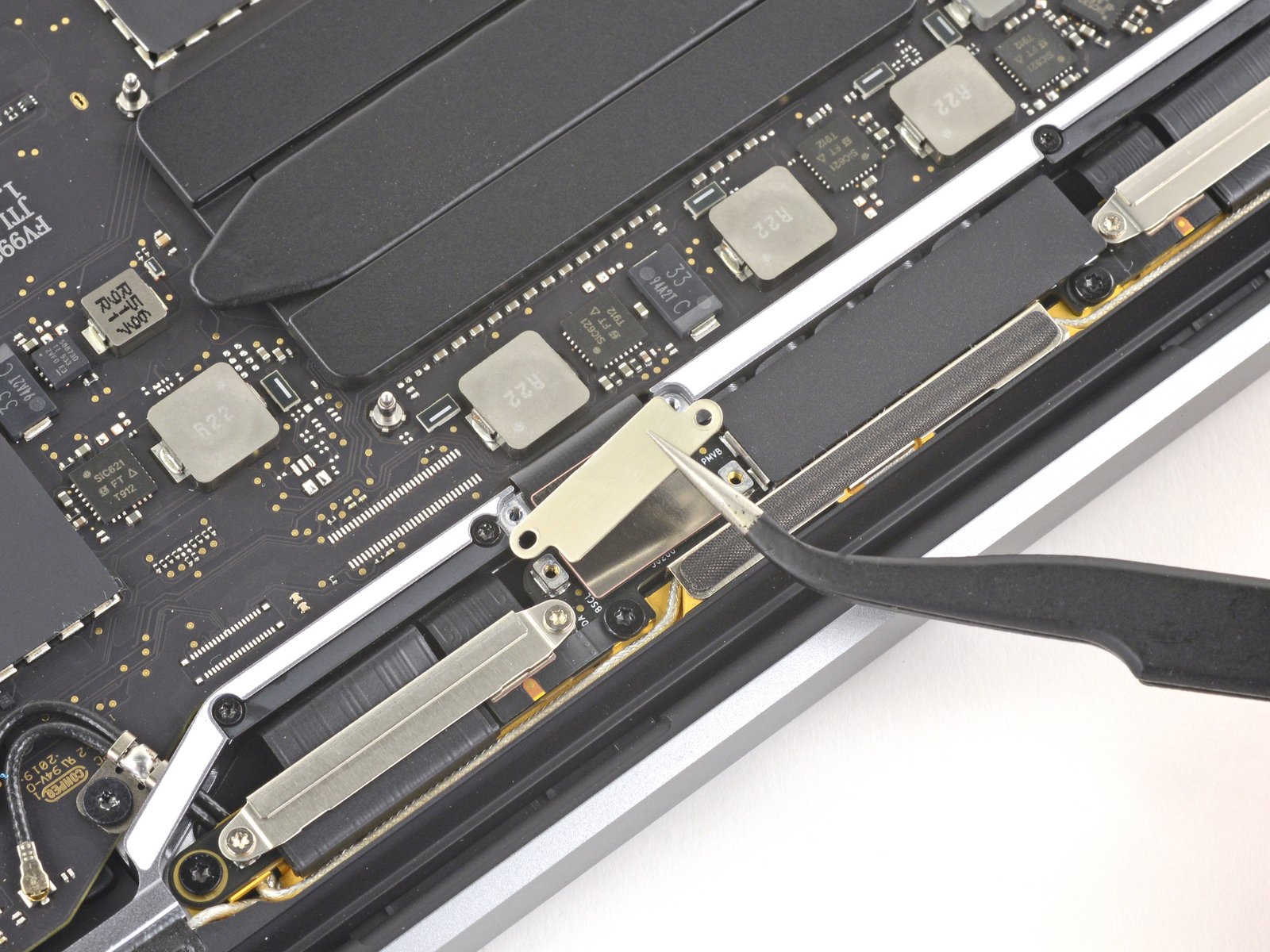

Retirez aussi le petit bouclier du connecteur écran, maintenu par deux vis Torx T3, afin d’accéder au connecteur de la nappe.

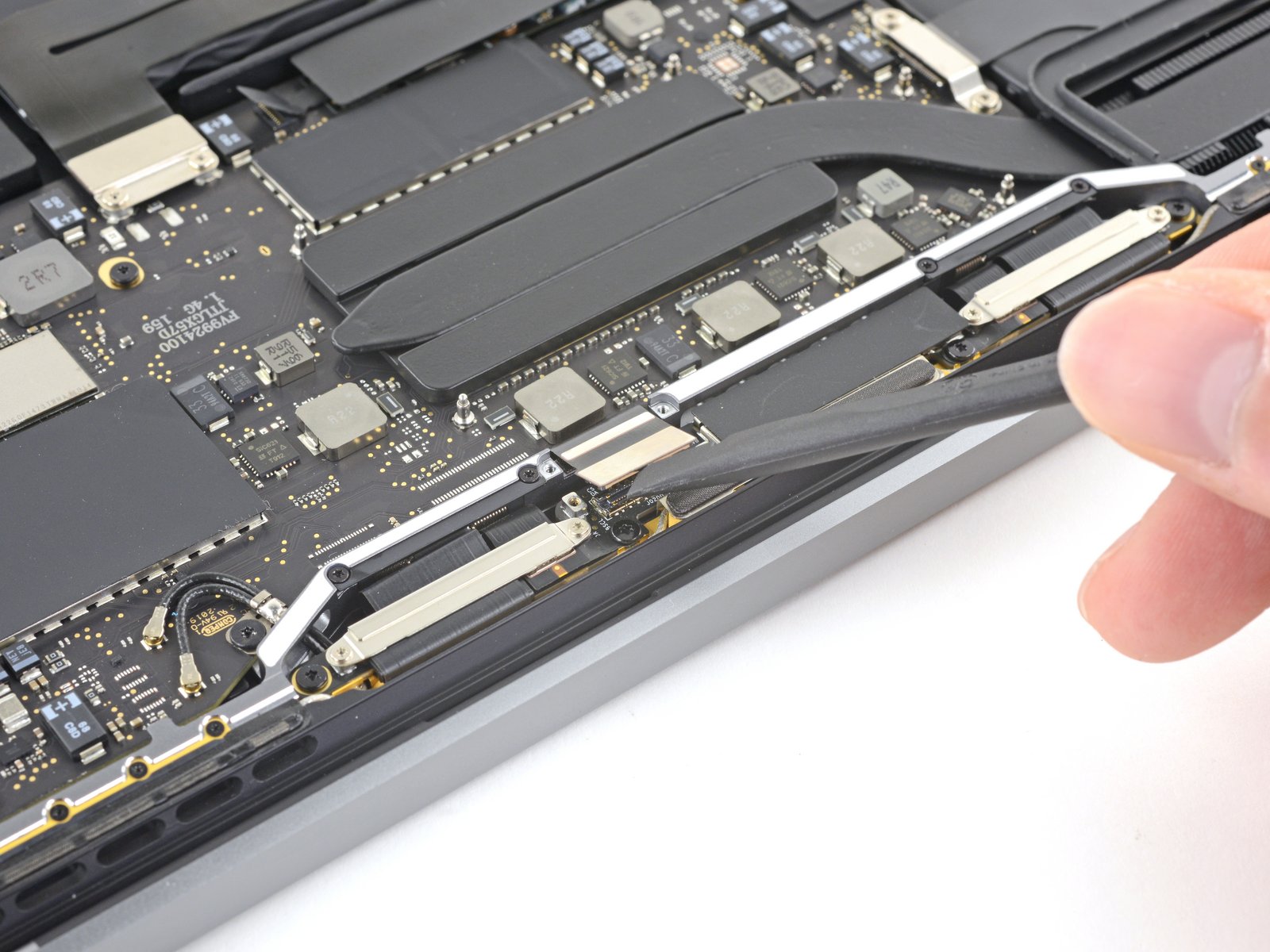

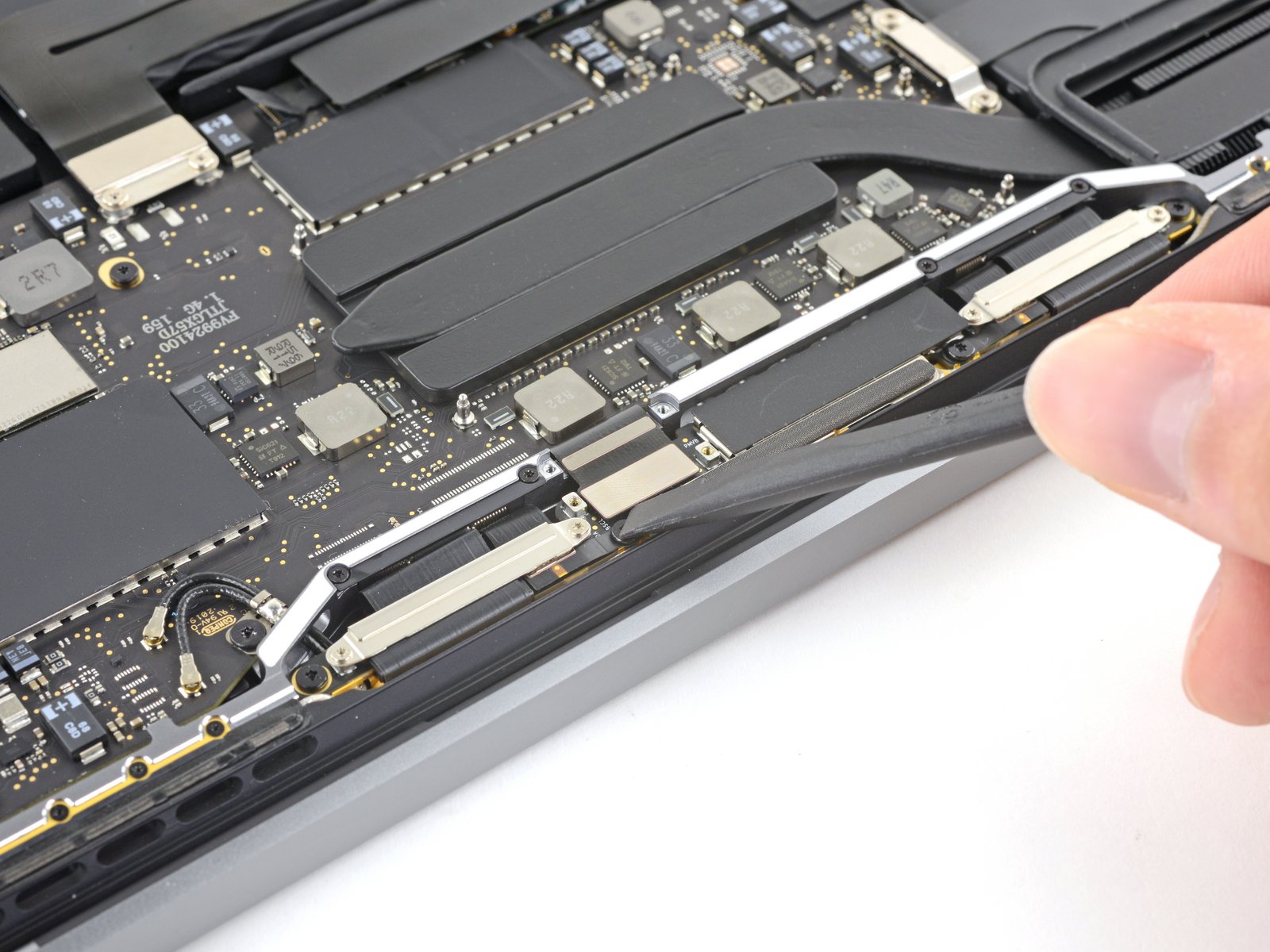

Déconnectez la nappe écran en la soulevant droit vers le haut, en faisant levier l’aide d’un spudger

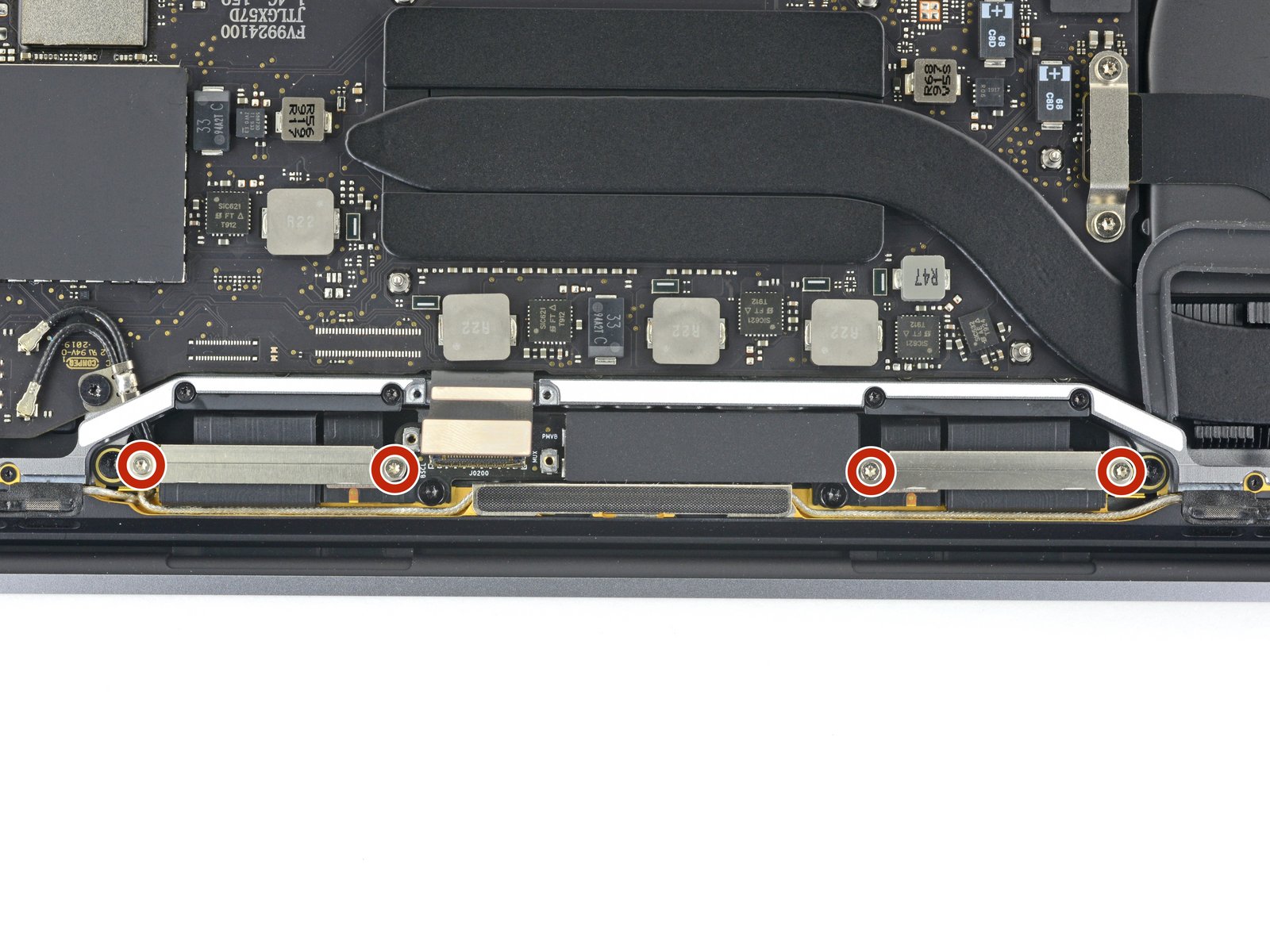

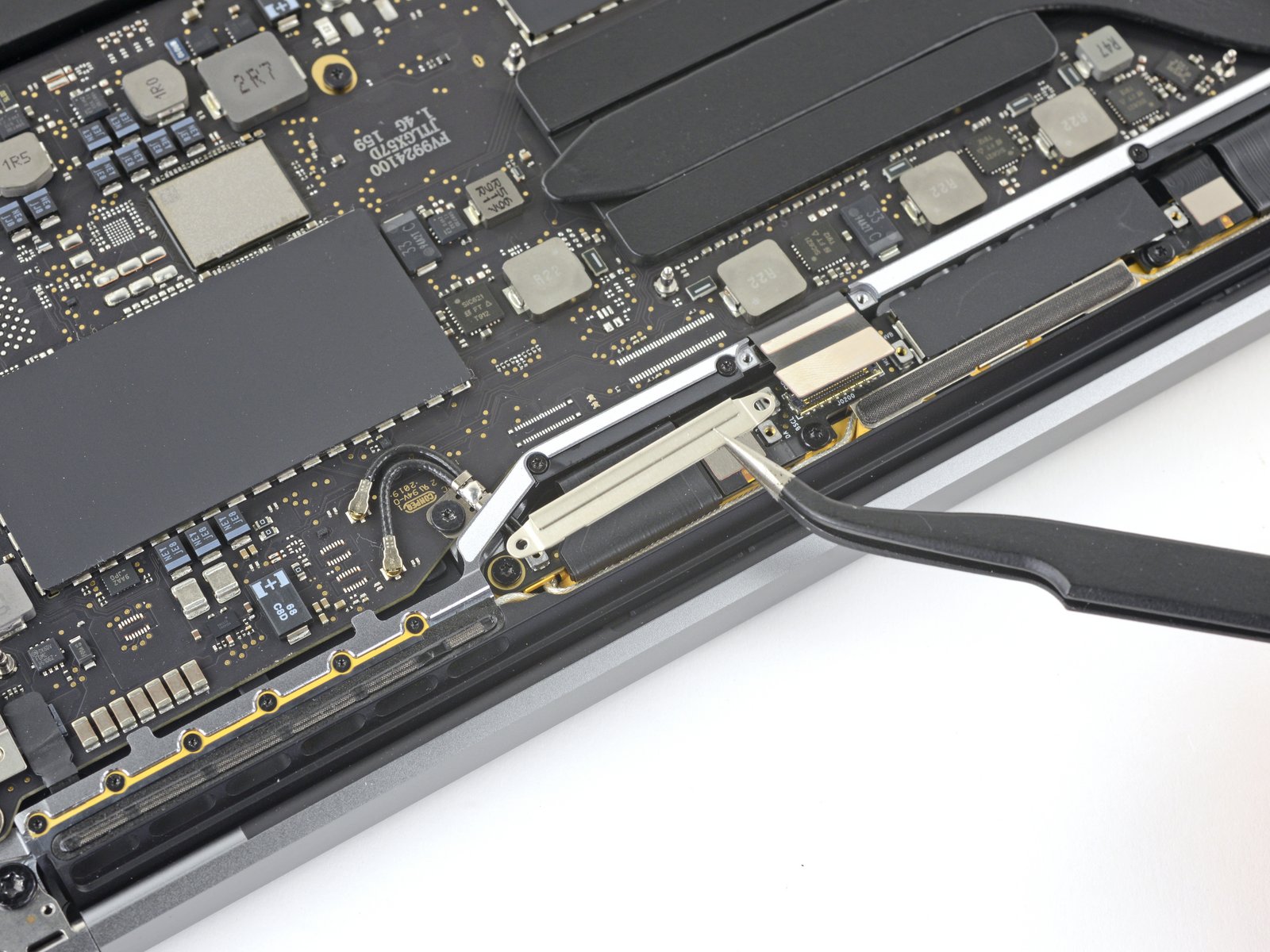

Retirez les deux caches métalliques placés au-dessus des deux connecteurs de l’écran. Dévissez les quatre vis Torx T3, puis soulevez chaque cache avec une pince fine sans toucher les nappes.

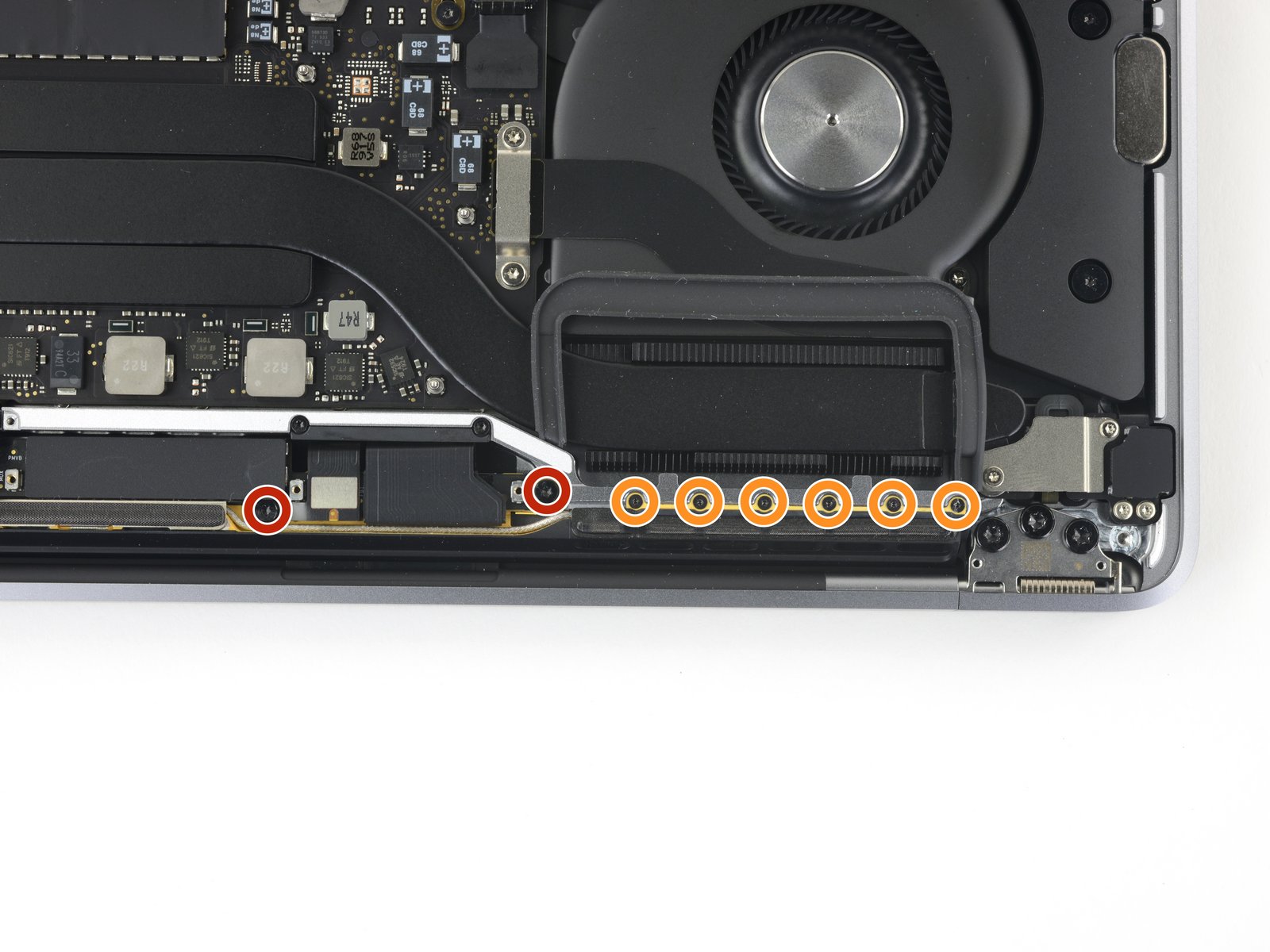

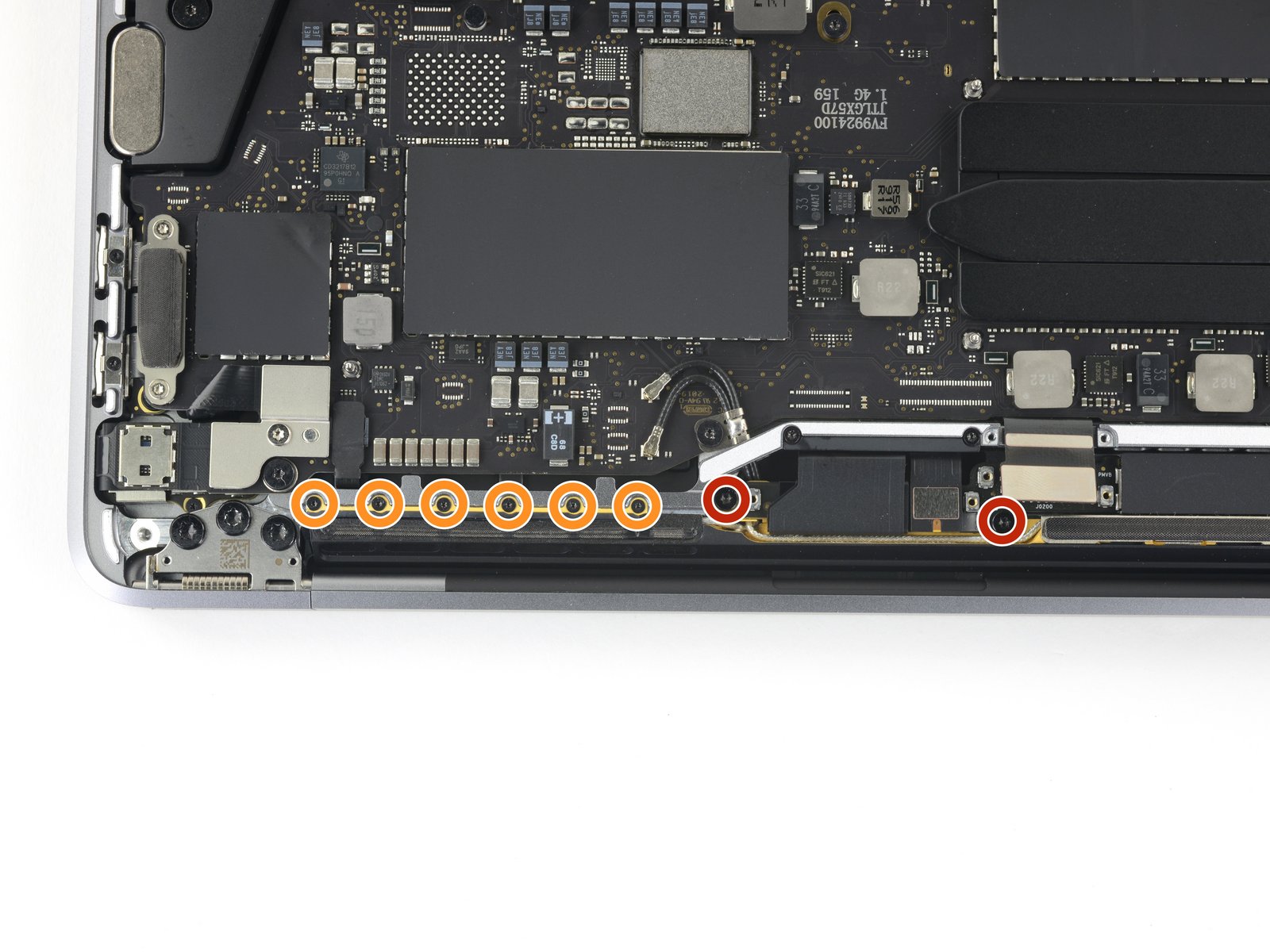

Dévissez ensuite l’antenne Wi-Fi : deux vis Torx T5 de chaque côté, puis les petites vis pentalobe (type) iPhone qui maintiennent la barre d’antenne au châssis.

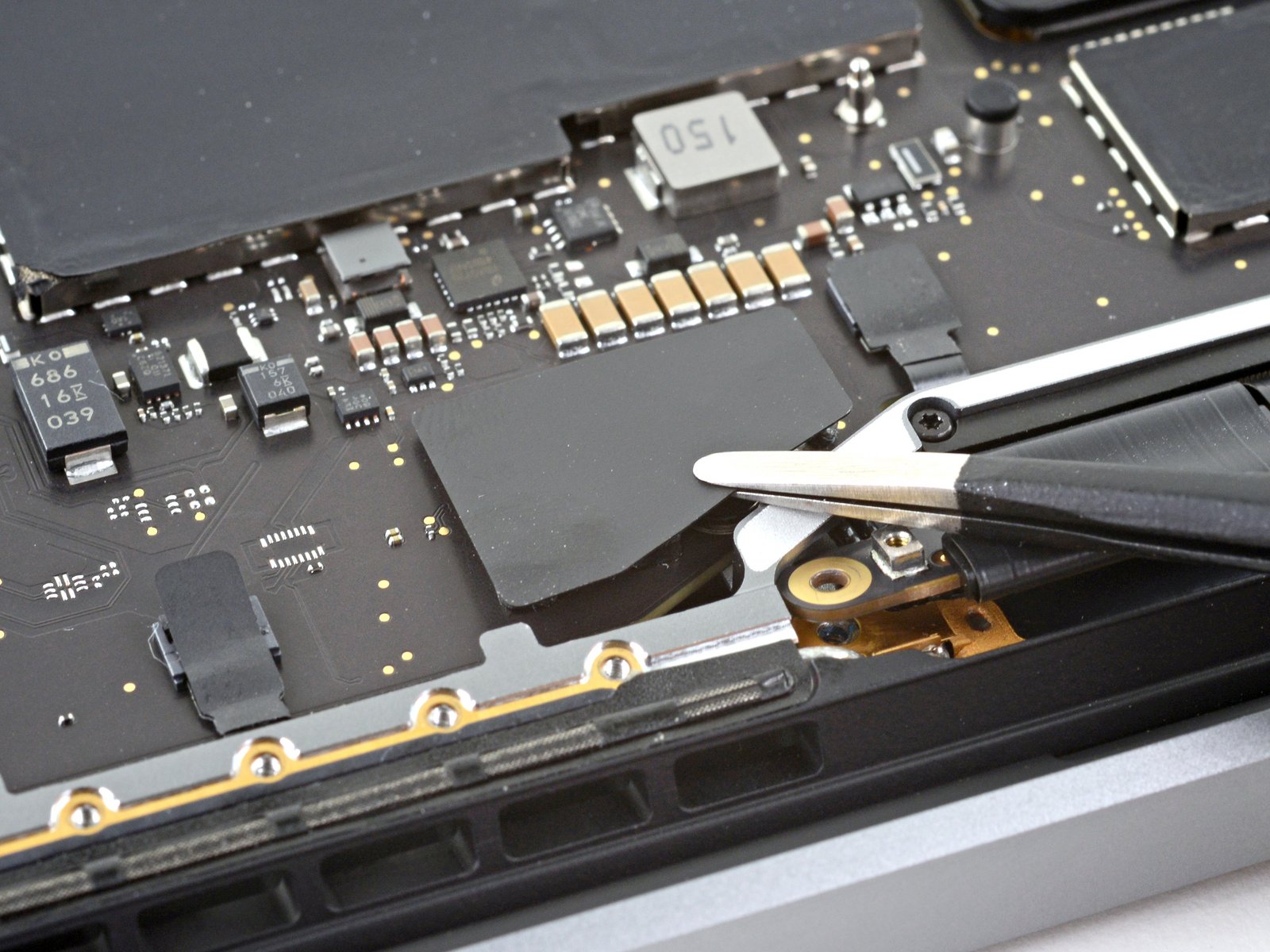

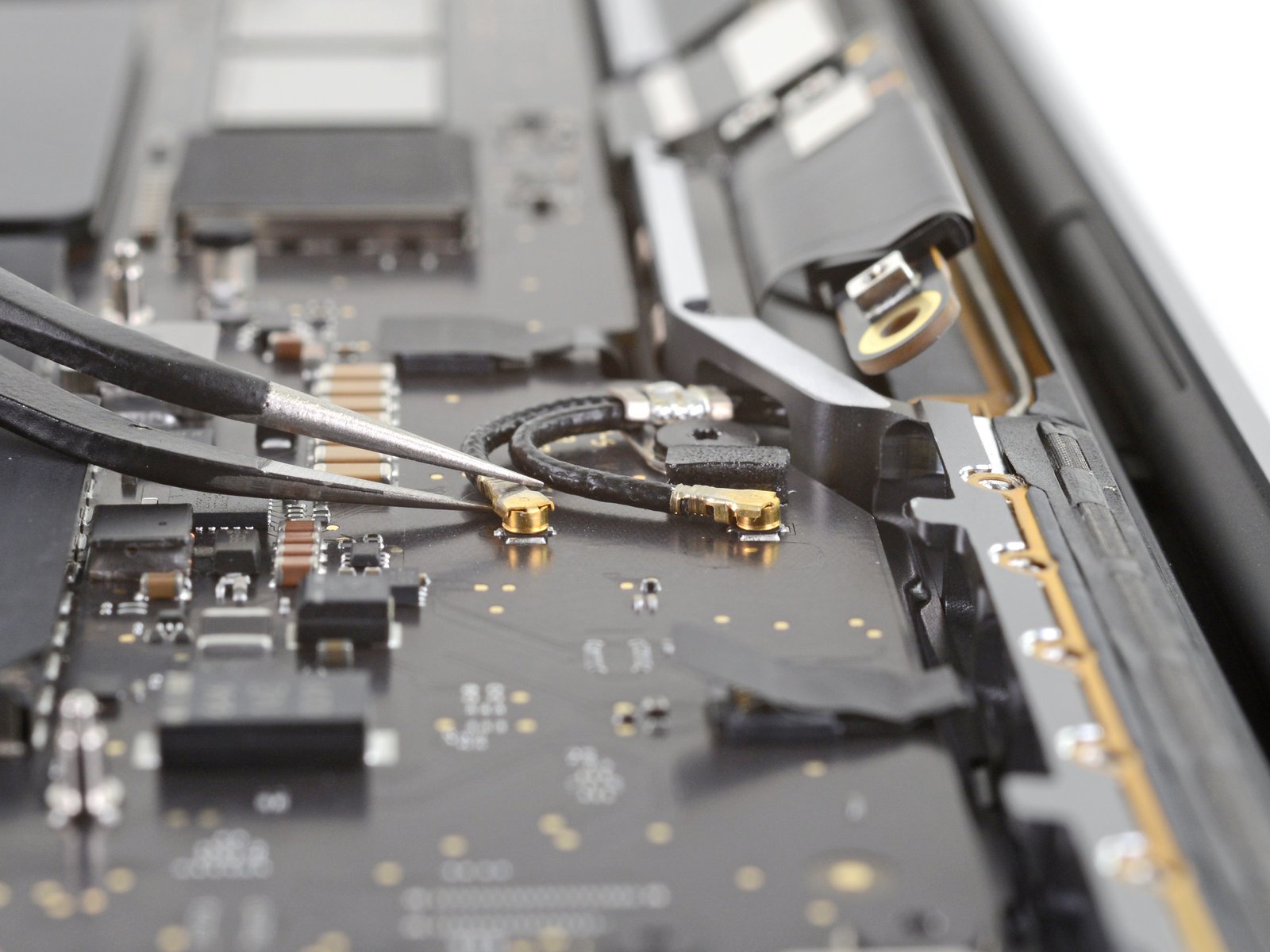

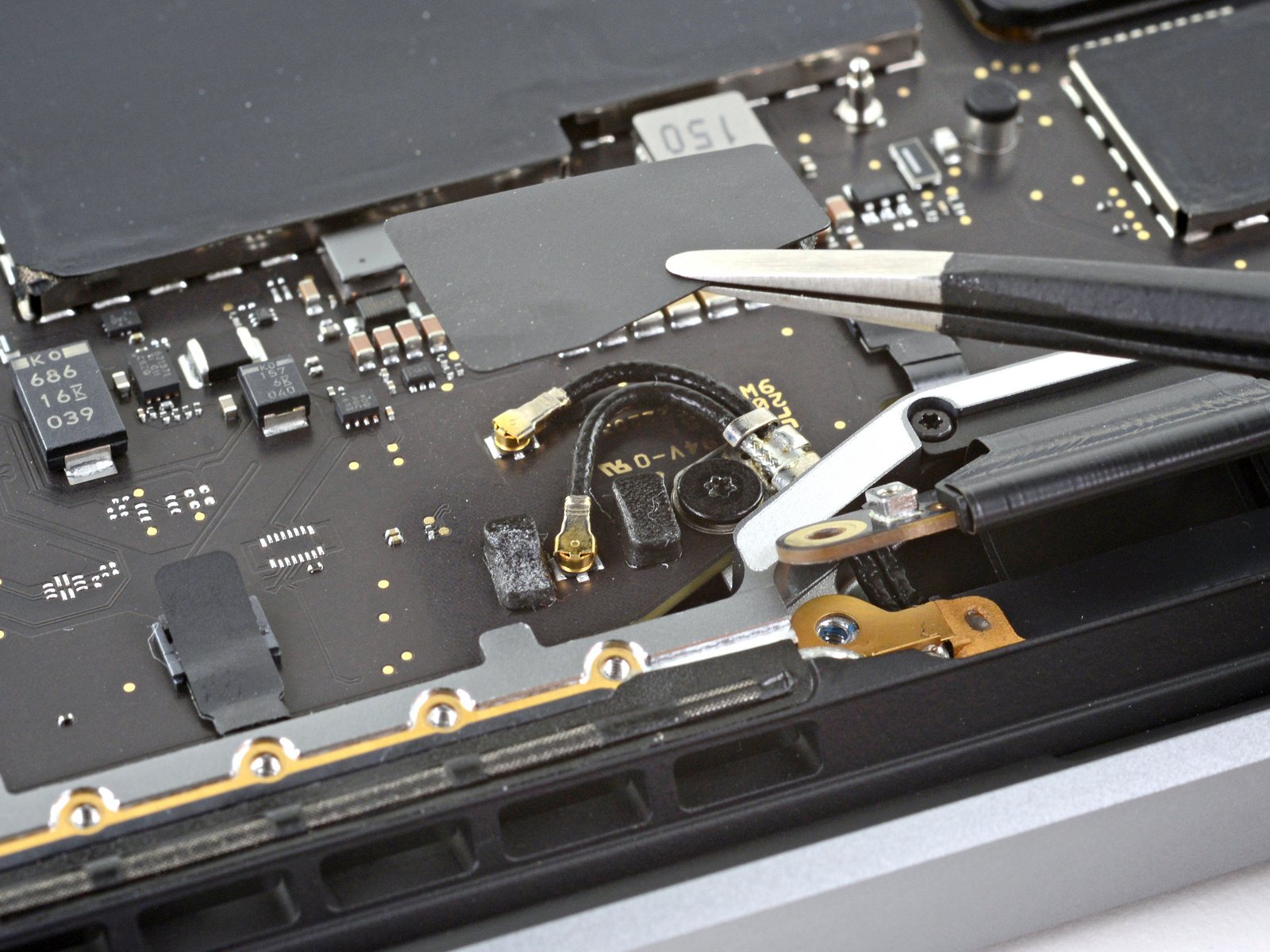

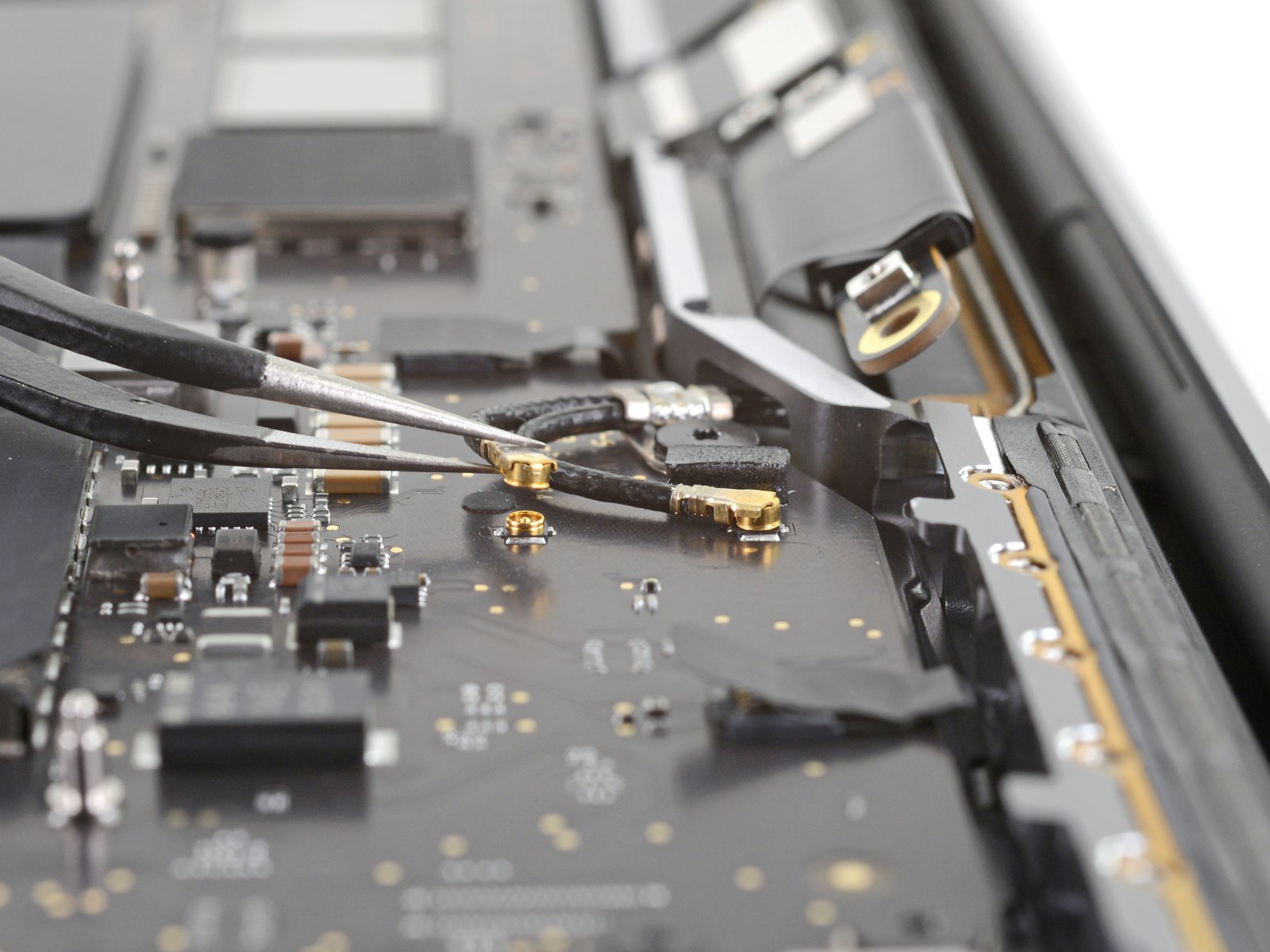

Retirez le cache des câbles d’antenne, puis déconnectez les deux câbles coaxiaux en les soulevant verticalement depuis leur base.

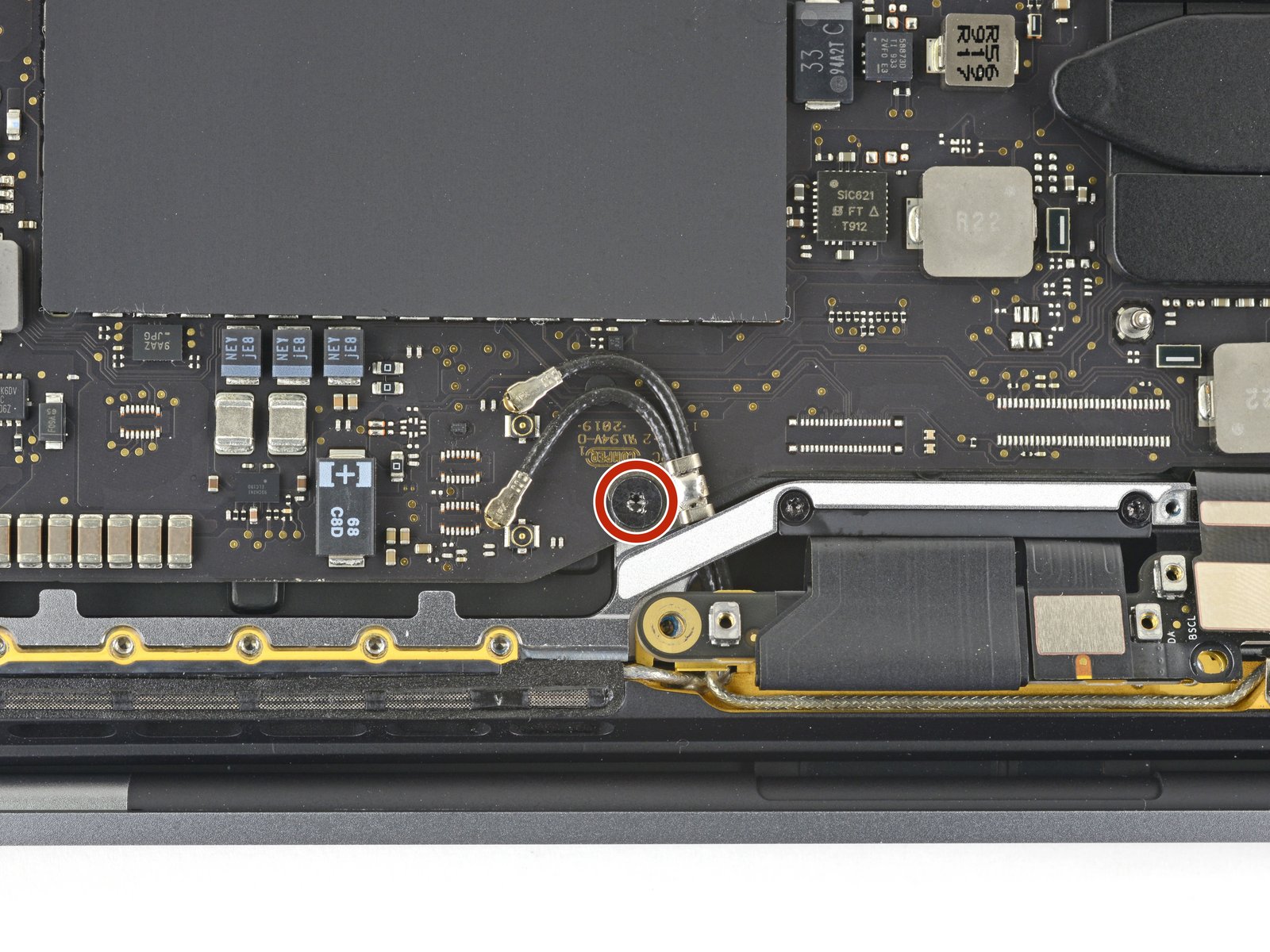

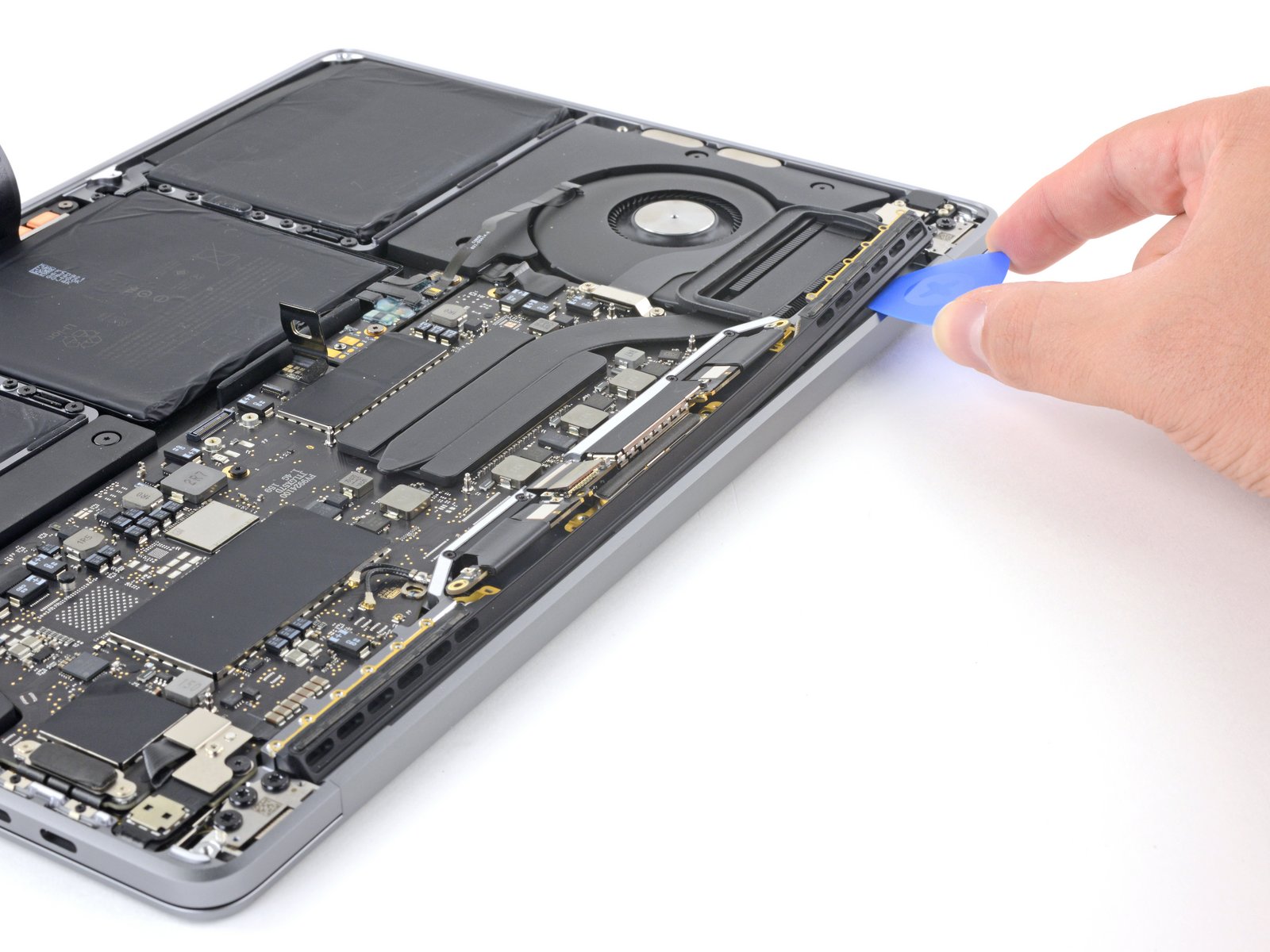

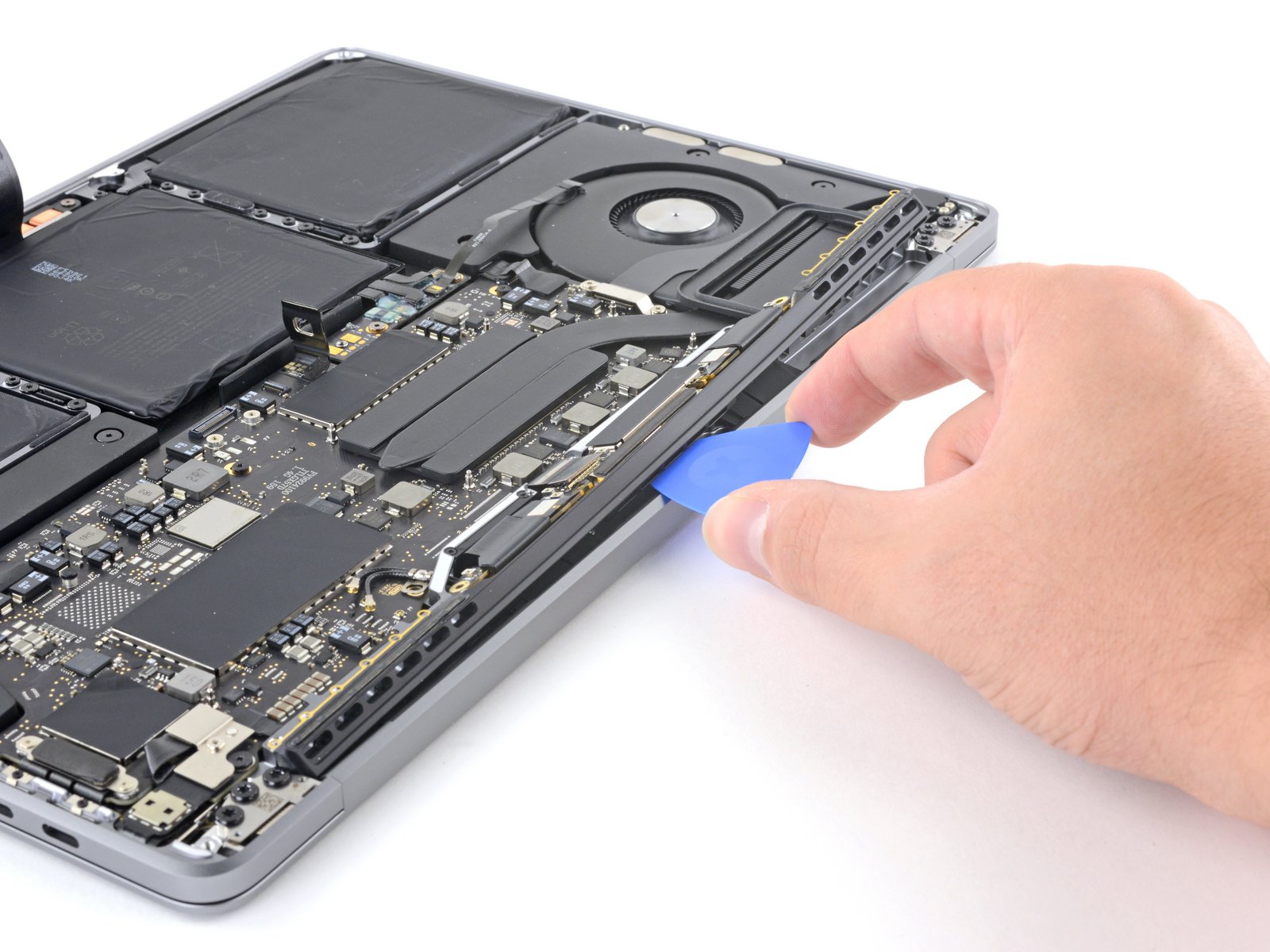

Retirez la vis de maintien des câbles coaxiaux, puis décollez progressivement l’ensemble antenne avec un outil d’ouverture. Ne faites pas coulisser l’outil latéralement, car des câbles d’écran passent à proximité.

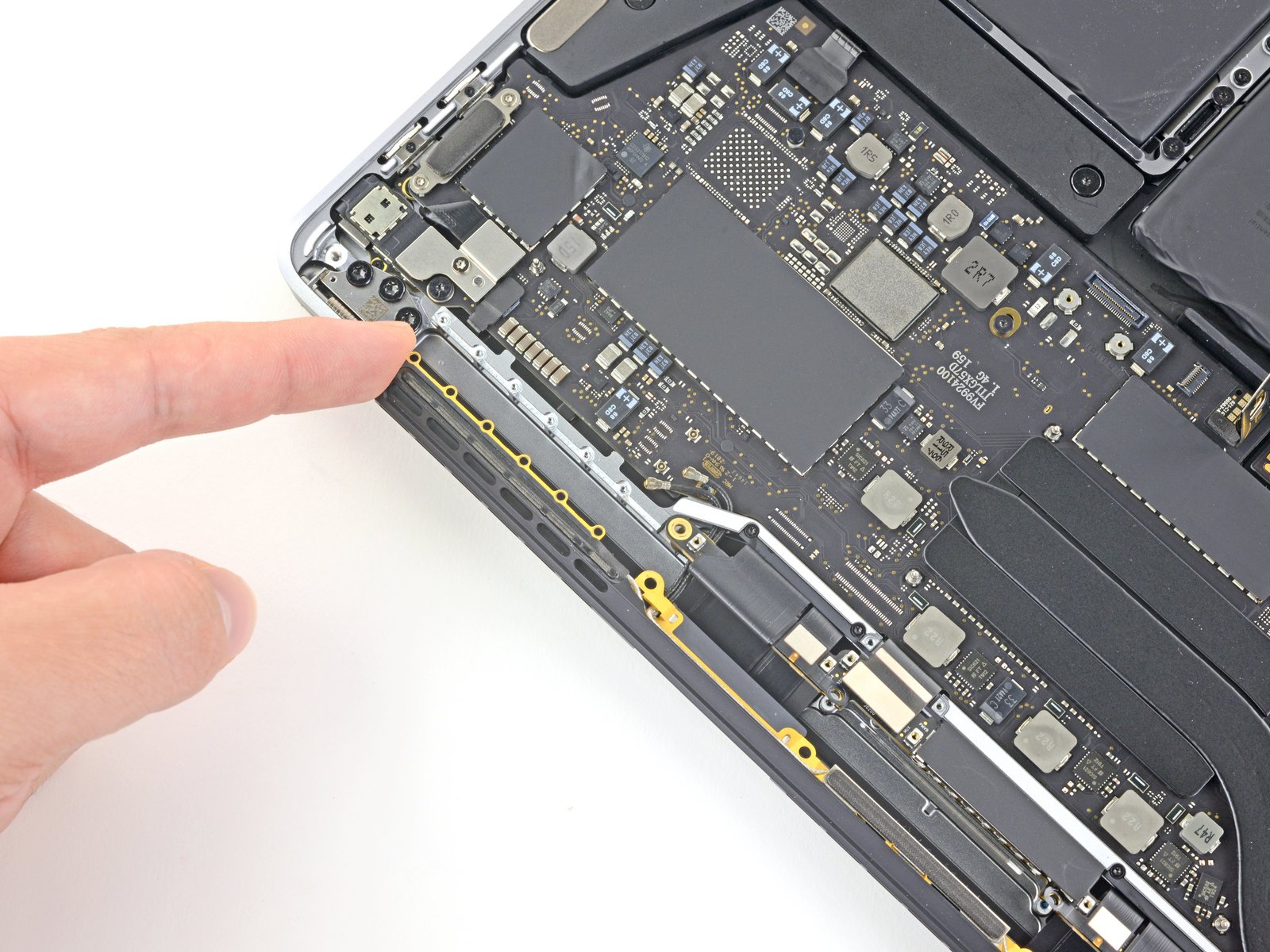

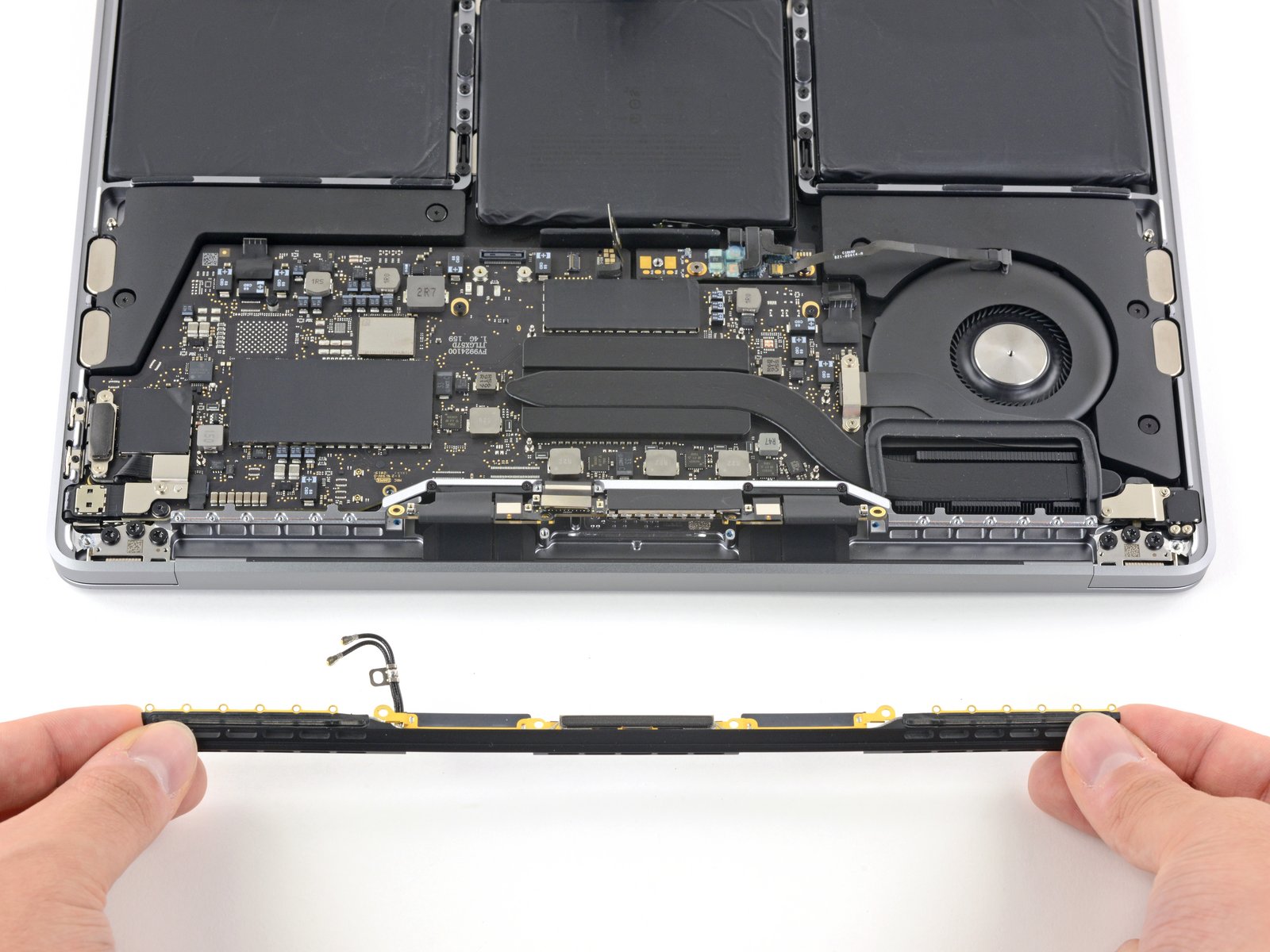

Dégagez complètement l’ensemble antenne Wi-Fi du châssis:

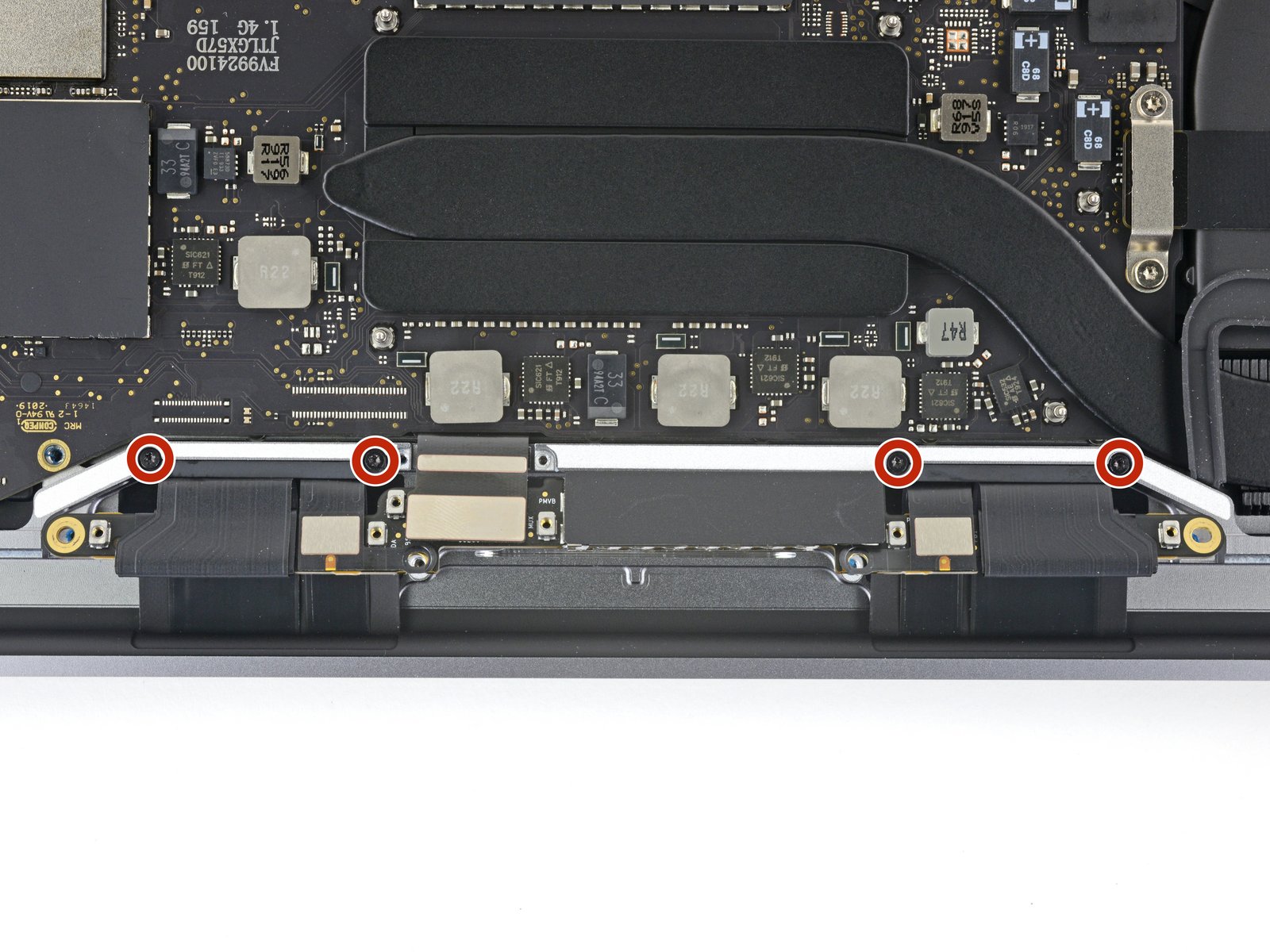

Dévissez les quatre vis Torx T3 de 3,9 mm qui fixent les charnières des deux nappes de l’écran. Ces petites charnières à ressort maintiennent les nappes d’écran de chaque côté avant la dépose complète de l’ensemble écran.
Démontage des charnières de l’écran

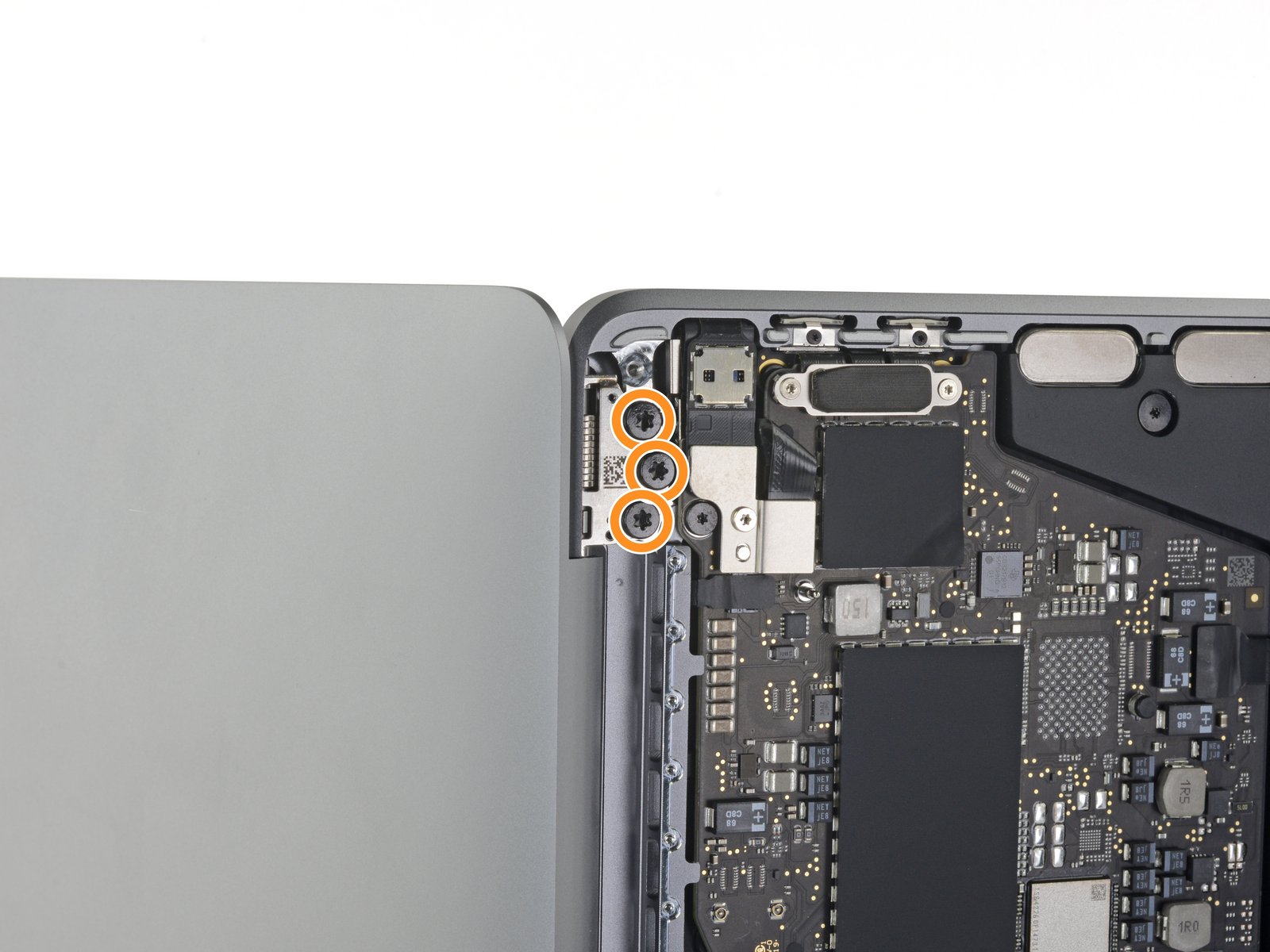

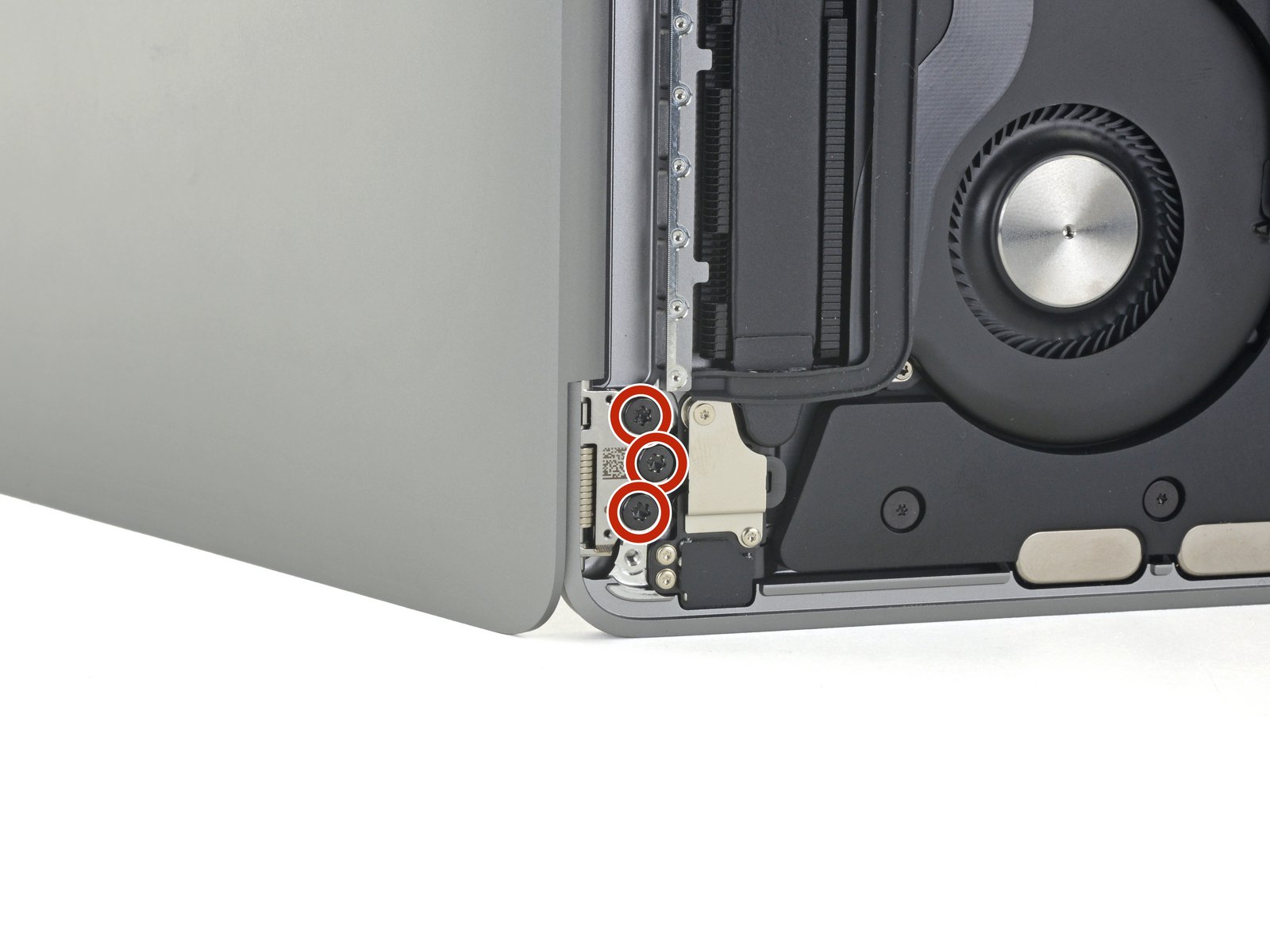

Avant de séparer l’écran MacBook Pro A2289 du châssis, ouvrez complètement l’ordinateur et maintenez fermement l’écran comme le topcase. Cette étape correspond au démontage des charnières : avec un tournevis Torx T8, retirez les trois vis de la première charnière, puis les trois vis de la seconde charnière, soit six vis au total. Desserrez-les progressivement et gardez l’écran soutenu jusqu’à la dernière vis pour éviter toute chute ou torsion des charnières.

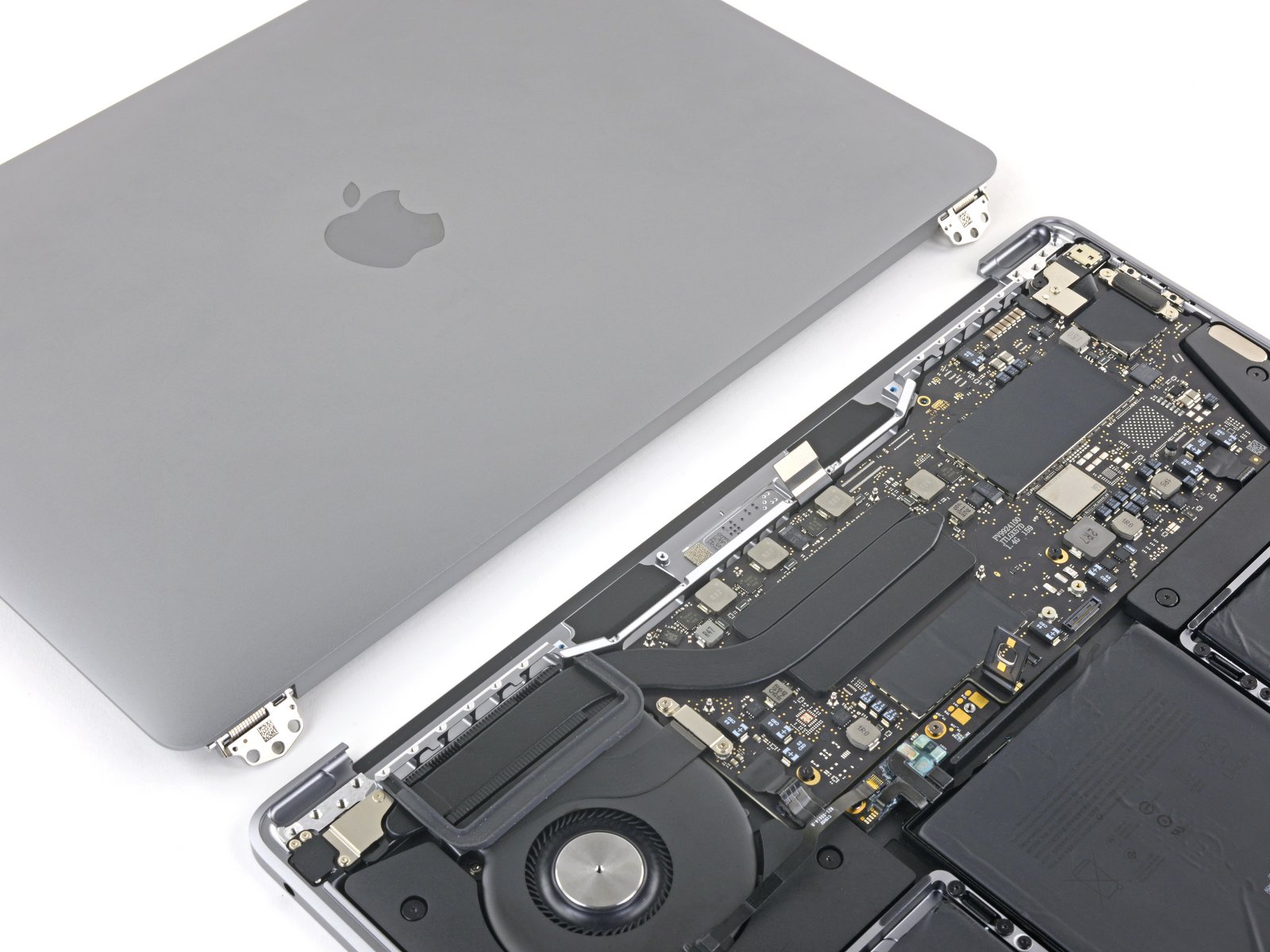

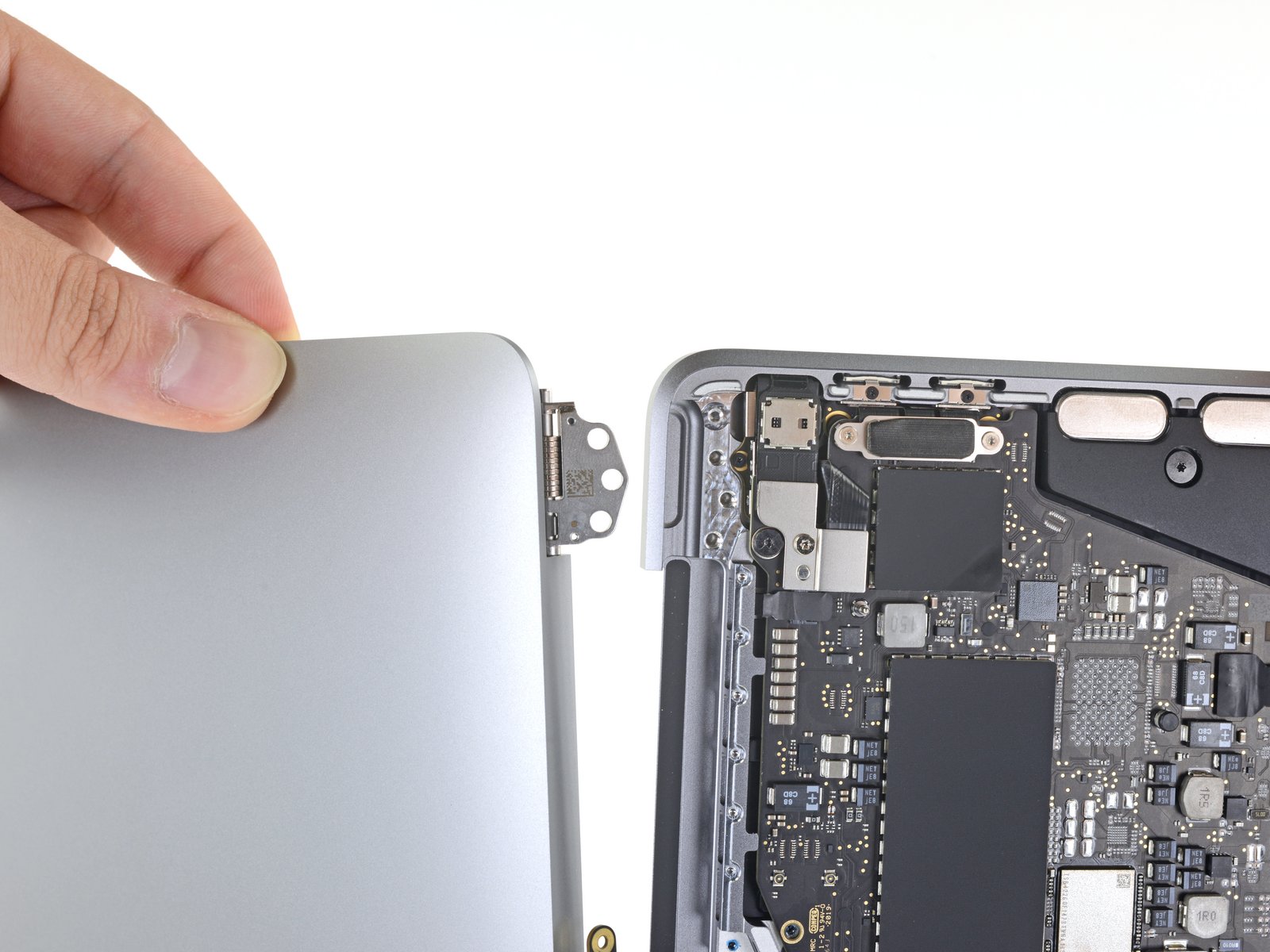

Une fois les câbles libérés, les vis de charnières peuvent être retirées progressivement. L’écran complet se sépare alors du topcase, puis le nouvel ensemble écran se remonte en sens inverse avec un alignement précis des charnières.
Après remontage, il faut vérifier l’affichage, la caméra, la luminosité, la veille à la fermeture de l’écran et la bonne fermeture mécanique au niveau des charnières.
À consulter aussi : réparation MacBook Pro 13 pouces 2020 A2289 et changement du clavier MacBook Pro A2289.
