Changer la carte-mère sur un MacBook 15″ unibody A1286

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1286 modèle 2008. Ce modèle se différence avec les années ultérieures par la trappe batterie.

Outils nécessaires :

• Tournevis Cruciforme
• spudger

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

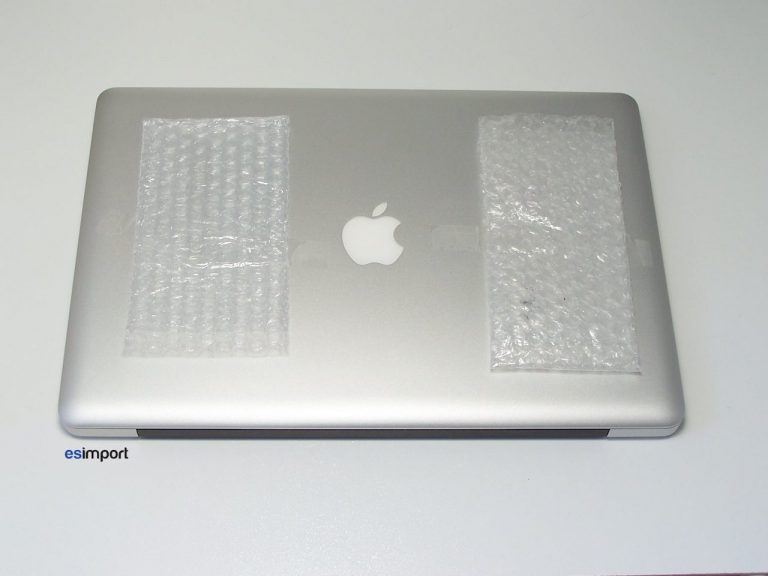

Commencer par bien protéger la partie supérieure de la coque, car le macbook sera « opéré » retourné. L’aluminium est un matériau assez tendre qui se raye facilement :

Ouvrir la trappe du logement de la batterie au moyen du loquet :

Sortir la batterie du châssis du macbook:

Dévisser les 8 vis matérialisées ci-dessous. Bien noter leur emplacement, celles-ci étant de types différents :

Dévisser les 4 vis du séparateur :

Soulever le séparateur du châssis du macbook :

Dévisser les 6 vis des deux ventilateurs, puis les déconnecter avec précaution de la carte-mère au moyen du spudger :

Soulever puis enlever les 2 ventilateurs :

Déconnecter successivement les 11 connecteurs sur la carte-mère du mac. Opérer délicatement au moyen du spudger :

Dévisser les 7 vis de la carte-mère à l’aide du tournevis cruciforme. Attention ! N’oubliez pas de déconnecter le dernier connecteur logé SOUS la carte-mère :

Démonter les 2 vis du connecteur d’alimentation Magsafe :

Dévisser les 2 vis de la pièce de maintien :

Vous pouvez désormais déposer l’ensemble carte-mère / radiateur.

Le remontage du macbook pro s’effectue dans le sens chronologique inverse.
